Paslanmaz çelik menteşeler, ayrılabilir, sökülebilir, Form A,...

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Menteşeler
    - Paslanmaz çelik menteşeler, ayrılabilir, sökülebilir

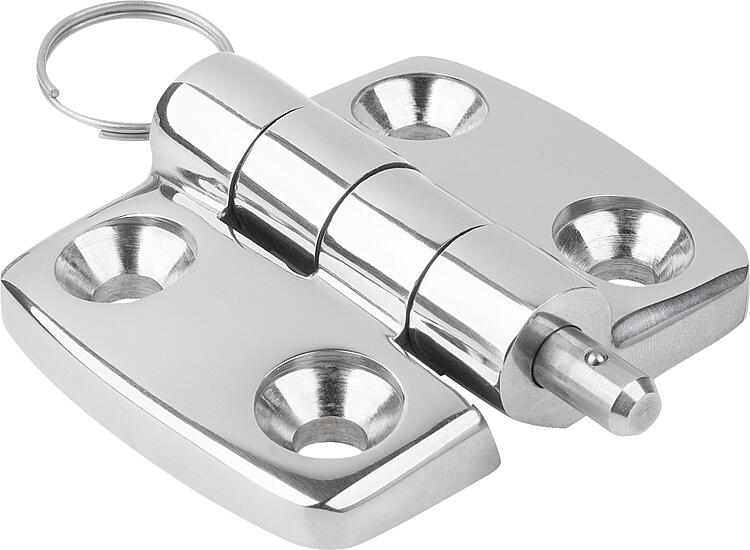

      - Paslanmaz çelik menteşeler, ayrılabilir, sökülebilir, Form A, geçmeli pimli

Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:Yüzey elemanları ve alüminyum profiller için menteşeler.

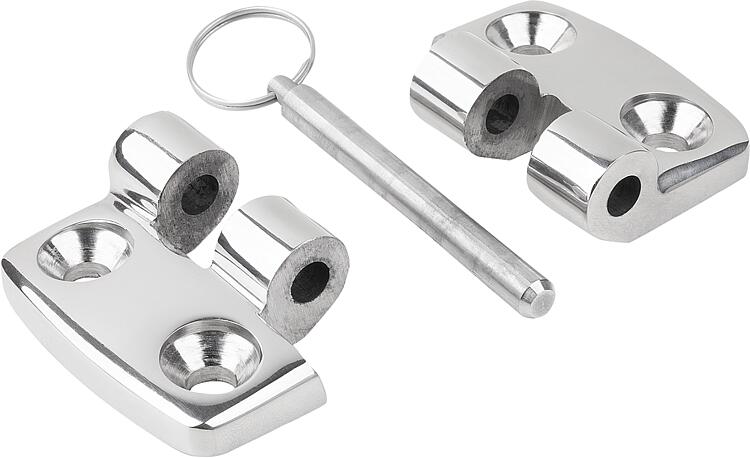

Aks piminin alet kullanılmadan sökülebilir olması sayesinde, menteşe yarı parçaları hızlı bir şekilde ayrılabilri veya birleştirilebilir.
Menteşeler klapelerde, kapaklarda veya çerçevelerde kullanılabilir.
Kapalı ve açık alanlarda kullanılabilir.Malzeme:

Paslanmaz çelik 1.4401.
Aks pimi ve aksesuar paslanmaz çelik 1.4305.

Model:Polisajlı menteşe.
Kaplamasız aks pimi.
Kaplamasız aksesuar.Bilgi:Menteşelerin belirtilen yüklenme değerleri, emniyet faktörleri dikkate alınmadan ve her türlü sorumluluk reddedilerek verilen, bağlayıcı olmayan referans değerlerdir. Belirtilen değerler sadece bilgi amaçlıdır ve özelliklerin yasal olarak bağlayıcı garanti edildiği anlamına gelmez.

Yüklenme değerleri laboratuvar koşulları altında belirlenir. Menteşenin ilgili uygulama için uygun olup olmadığını her kullanıcı kişisel olarak belirlemelidir.

Menteşelerin sabitlendiği farklı malzemeler ve sabitleme türleri, hava koşulları ve ayrıca aşınma belirlenen değerleri etkileyebilir.Avantajlar:Aletsiz montaj/sökmeTalep üzerine:Farklı menteşe kanadı uzunlukları kombinasyonu.Aksesuar:K0776 Katlanır emniyetli geçmeli pim.
Kafalı pim ISO 2341.
Anahtar halkalı geçmeli pim.
K1136 Kopilya DIN EN ISO 1234.
K0367 Anahtar halkası.Teslimat kapsamıİki menteşe yarı parçası.

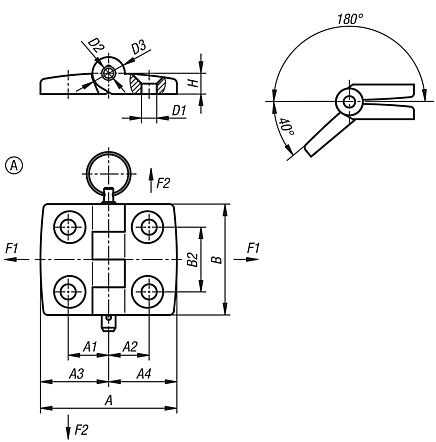

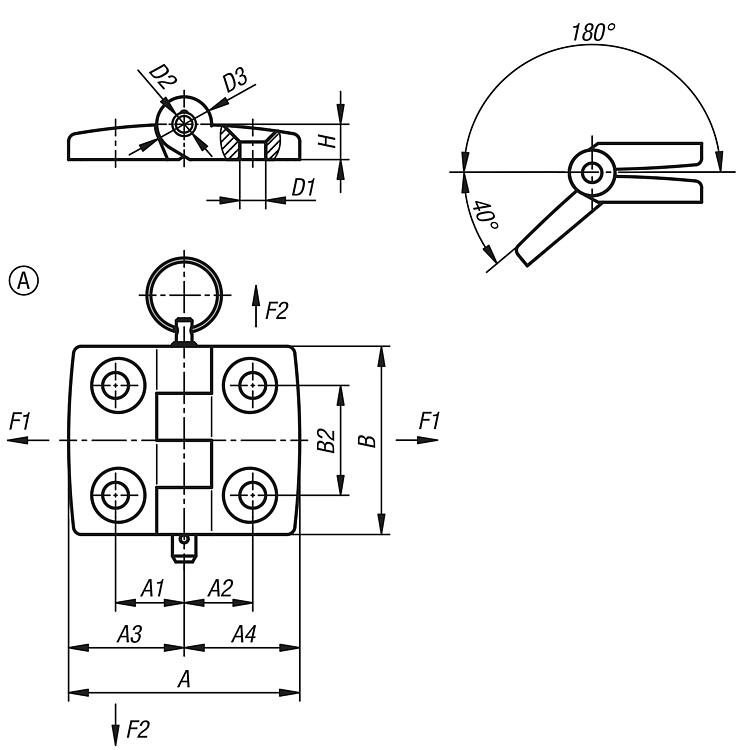

Seçilmiş aks pimi ve/veya aksesuar.Çizim bilgisi:

Form A: Geçmeli pimli
Form B: Pimli/kafalı ve anahtar halkalı
Form C: pimli/kafalı ve kopilyalı
2) Aks pimi
3) Kopilya
4) Anahtar halkası

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1964_A Paslanmaz çelik menteşeler, ayrılabilir, sökülebilir, Form A, geçmeli pimli

293 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Form modeli	A	A1	A2	A3	A4	B	B2	D1	D2	D3	H	F1 N	F2 N	Fiyat
K1964.26151501	A	-	52	15	15	26	26	48	28	6,6	6	14	9	700	560	25,49 €
K1964.30181801	A	-	59	17,5	17,5	29,5	29,5	48	28	6,6	6	14	9	800	575	26,90 €
K1964.40232301	A	-	77	22,5	22,5	38,5	38,5	48	28	6,6	6	14	9	900	675	31,80 €
K1964.45252501	A	-	85	25	25	42,5	42,5	48	28	6,6	6	14	9	900	675	33,86 €
K1964.60333301	A	-	113	32,5	32,5	56,5	56,5	48	28	6,6	6	14	9	900	260	41,66 €
