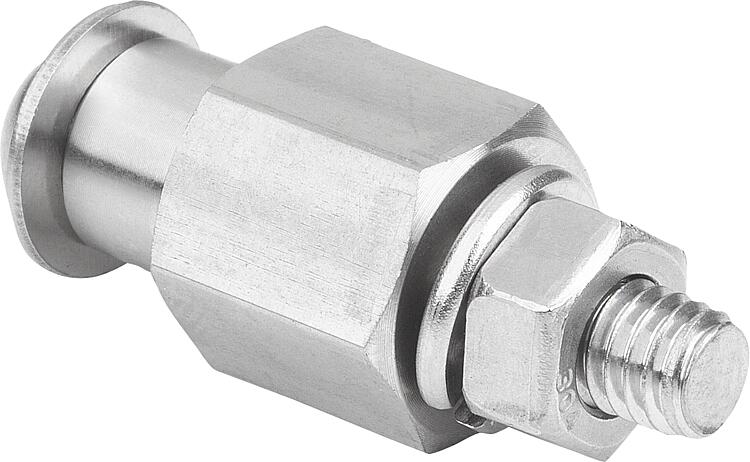

Kılavuz makaralar için cıvata çeliği veya paslanmaz çelik - Form C
Ürün açıklaması/Ürün resimleri
AçıklamaMalzeme:Çelik veya paslanmaz çelik.Model:Perdahlı çelik. Kaplamasız paslanmaz çelik.Bilgi:Form C'de kılavuz silindirin yüksekliği ayarlanabilir. Yükseklik ayarlandıktan sonra vida sıkılabilir (uygulama resmine bakın).
K2378.3006110, K2378.3008130, K2378.3010160, K2378.3012160 ve K2378.3015170 ürünleri için D boyutu toleransı sapma gösterir.
Form A: flanşlı. Form B: yuvarlak tasarım. Form C: eksantrik tasarım. Form D: kısa tasarım.Aksesuar:K2378.3006055, K2372.002008 ile uyumludur. K2378.3006110, K2372.102008 ve K2372.102509 ile uyumludur. K2378.3008130, K2372.103011 ve K2372.103511 ile uyumludur. K2378.3010160, K2372.104012 ile uyumludur. K2378.3012160, K2372.104514 ve K2372.105014 ile uyumludur. K2378.3015170, K2372.105515 ve K2372.106015 ile uyumludur.

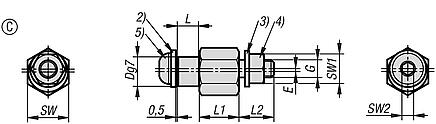

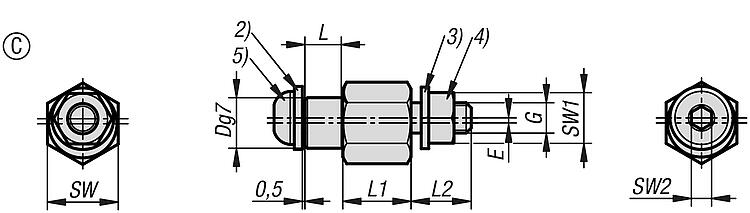

Kalan cıvatalar: Kalan kılavuz makara K2372. Kılavuz makara K2373, K2374, K2375, K2376 ve K2377.Çizim bilgisi:
1) Emniyet halkası 2) Rondela 3) Yaylı rondela 4) Altıgen somun 5) Düzleştirilmiş yarım yuvarlak başlı ve altıgen soketli vida
Özellikler:
