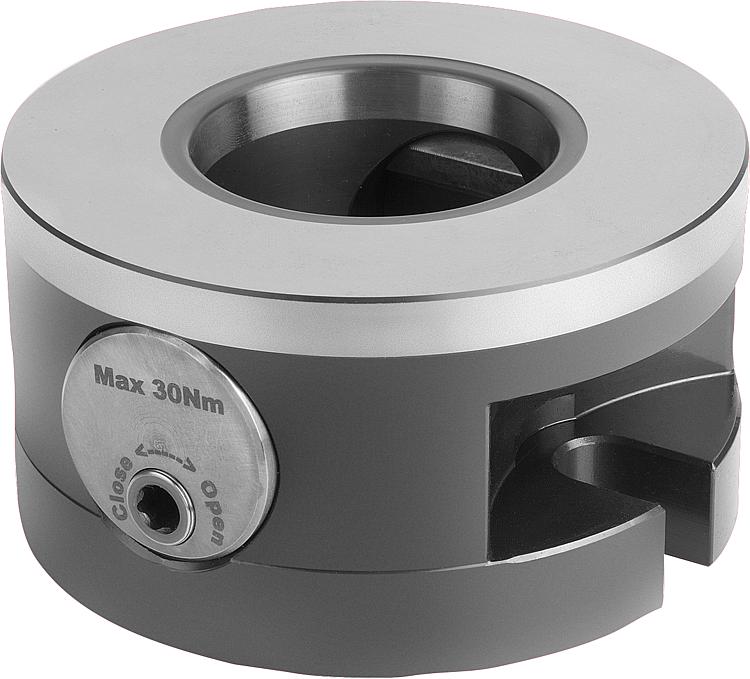

UNILOCK, 5 akslı temel modül sistem boyutu 138 mm

geri

Ürünler
- Germe teknolojisi
  - Sıfır nokta germe teknolojisi
    - 5 akslı modül gerdirme sistemi 138
      - UNILOCK, 5 akslı temel modül sistem boyutu 138 mm

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Islah çeliği.Model:Ana gövde: oksitlenmiş.

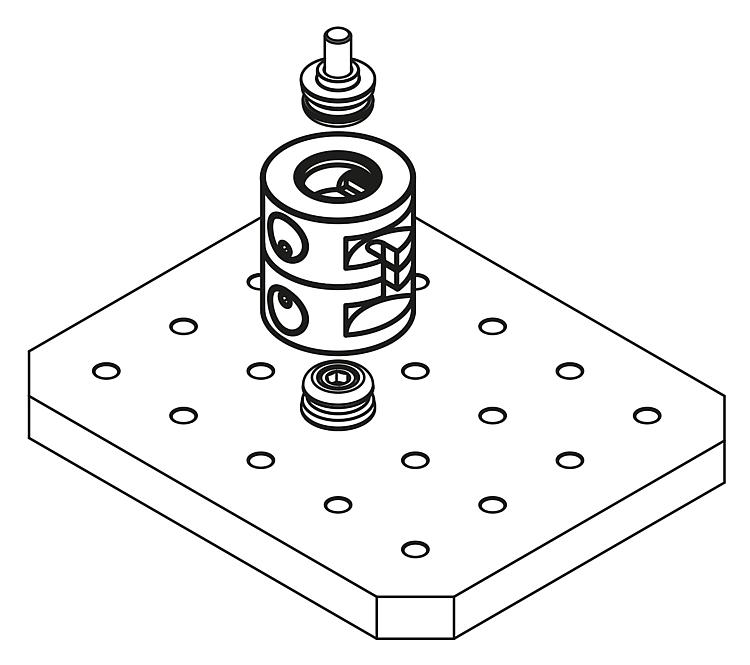

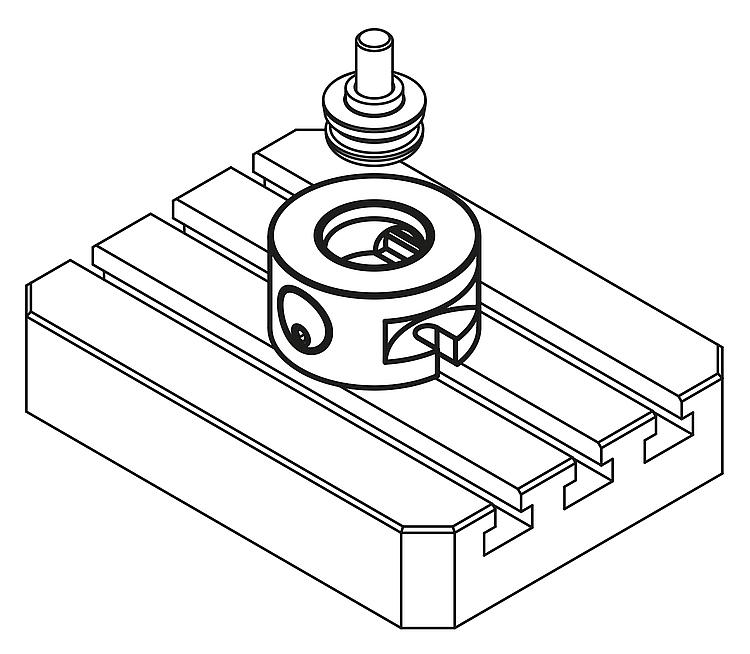

Fonksiyon yüzeyleri: sertleştirilmiş ve taşlanmış.Bilgi:Sistem boyutu 138 olan UNILOCK 5 akslı temel modüller, büyük ve ağır iş parçalarının gerdirilmesine uygundur. İş parçası doğrudan sıkıştırma pimi ile veya redüksiyon adaptörü ile temel modüle yerleştirilebilir. Temel modüller ilgili ana plakalar üzerinden veya doğrudan makine tablasına vidalanır. Esnek konumlandırma mümkündür. İki modül birleştirilerek, alt taraf alt tarafa, ikili gergi modülü de oluşturulabilir ve kullanılabilir.

UNILOCK sıkıştırma pimleri ve M16, M20, M24 sabitleme cıvataları ile aşağıdaki tutma güçleri mümkündür:
- Tutma gücü (M16) 75.000 N
- Tutma gücü (M20) 160.000 N
- Tutma gücü (M24) 230.000 N
Silindir başlı cıvata ile tutma gücü DIN EN ISO 4762 -12.9

Sıkıştırma pimleri sadece germe modülündeki monte edilmiş bir değişim ünitesi ile bağlantılı olarak sıkıştırılabilir.Özellikler:
