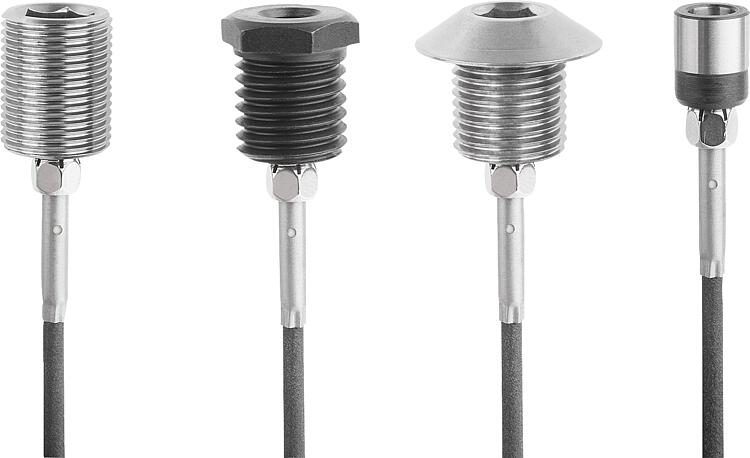

K1839Konumlandırma burçları çelik veya paslanmaz çelik durum sensörlü |
geri |
|
|

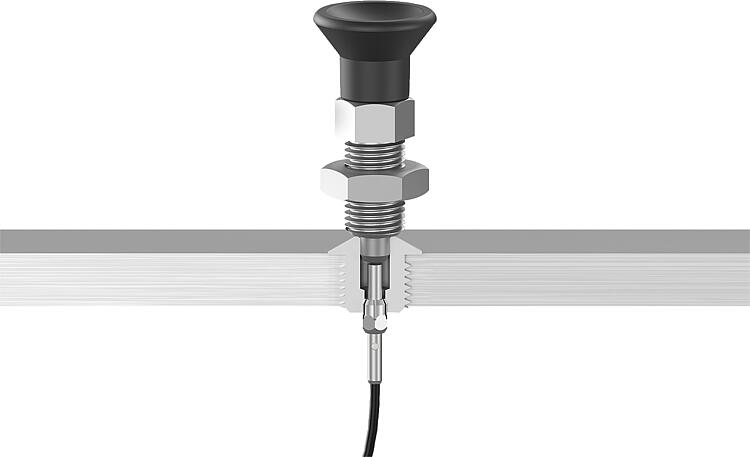

AçıklamaÜrün açıklaması:Konumlandırma burçları, pim şeklindeki kontrol ve kilitleme elemanları için bağlantı noktası oluşturur ve burada bu parçalar tam ve güvenli şekilde yerine oturabilir.
Durum sensörlü konumlandırma burçlarında, burç üzerinde değişken şekilde ayarlanabilir bir sensör bulunur. Bu sensör, konumlandırma burcu içinde bir pim olup olmadığını elektronik şekilde sorgulamayı sağlar.
Birden fazla burç kullanıldığında kontrol ve kilit elemanının hangisinde olduğu tespit edilebilir.Malzeme:Konumlandırma burcu çelik veya paslanmaz çelik 1.4034.
Sensör paslanmaz çelik.
Sıkıştırma somunu pirinç. Model:Konumlandırma burcu:
Çelik sertleştirilmiş ve karartılmış.
Paslanmaz çelik, sertleştirilmiş ve yalın.
Sensör yalın.
Sıkıştırma somunu nikel kaplama.Bilgi:K0638 tutucu parçalara uygun.

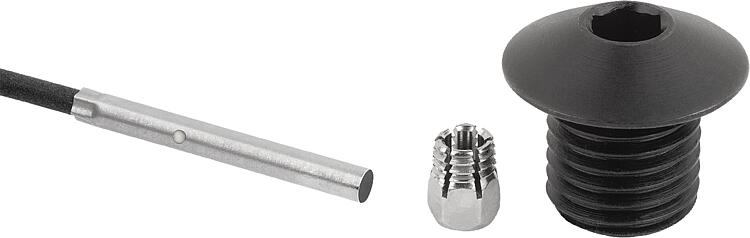

Durum sensörü ve sıkıştırma somunu monte edilmemiş olarak teslim edilir.
Sıkma somununun azami sıkma torku: 1,2 Nm.Teknik veriler:Endüktif sensör:
Çıkış anahtarlaması: PNP kapatıcı (NO)
İşletme gerilimi: 10 - 30 V DC
İşletme akımı: <100 mA
Anahtarlama aralığı: 1 mm
Anahtarlama frekansı: <3500 Hz
Kısa devreye karşı dayanıklı: evet
Kutuplamaya karşı dayanıklı: evet
Koruma sınıfı: IP 67
Bağlantı türü: 2 m PVC kablo
Sıcaklık aralığı: -25° C - +70°C

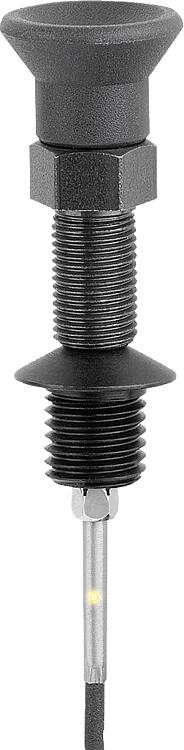

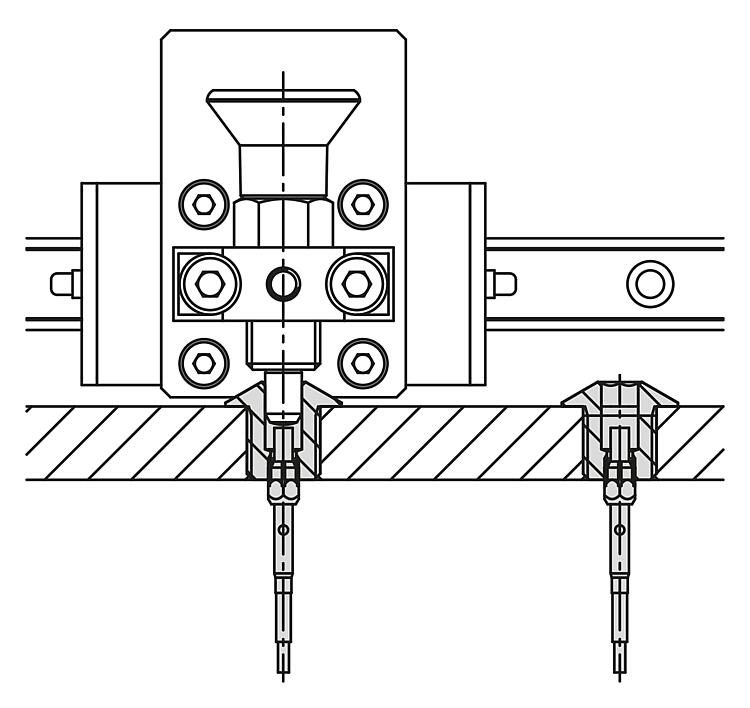

İzin: CE, c-UL-us, EACKullanım:Konumlandırma burçları, durum sensör ile birlikte tetiklemeye bağlı proses kumandası imkanı verir. Ayrıca kontrol ve kilit elemanının istenen yerde bulunması sağlanabilir.
Örneğin ambalaj makinelerinin format ayarında.Montaj:Sensör sıkıştırma somunu ile burca sabitlenir ve eksenel şekilde ayarlanır. Sıkıştırma somunu sıkılarak sensör nihai şekilde sabitlenir.

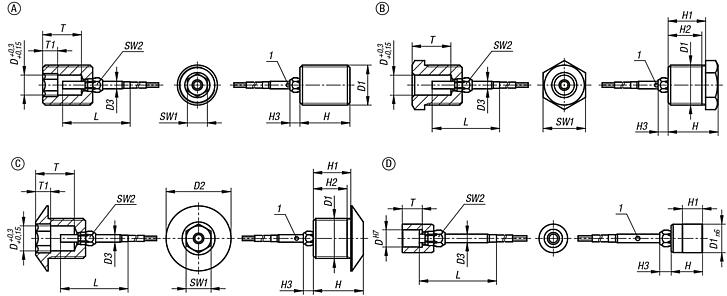

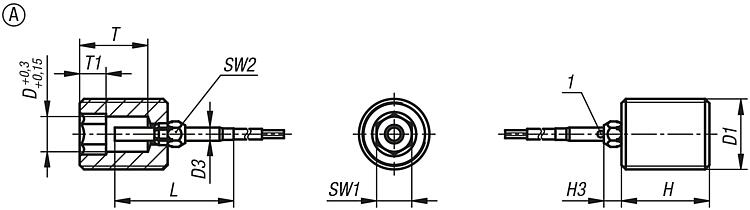

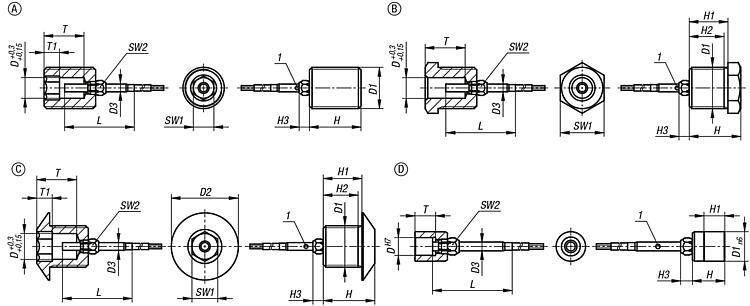

Ayrıntılı işlem montaj kılavuzunda açıklanmıştır.Güvenlik:Durum sensörlü konumlandırma burçları kişilerin güvenliğini sağlamak için uygundur.Çizim bilgisi:Form A: Dişli ucu açık

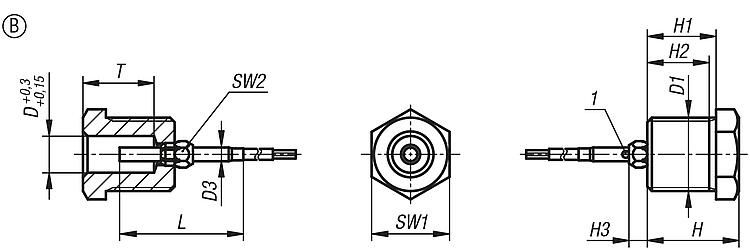

Form B: Bilezikli ve dişli

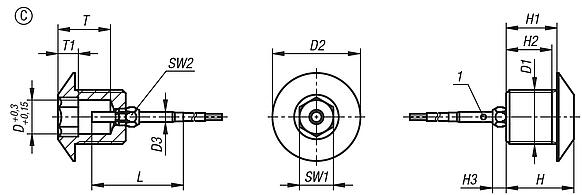

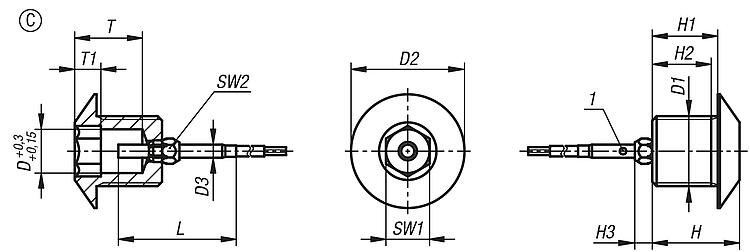

Form C: Hareket konili ve dişli

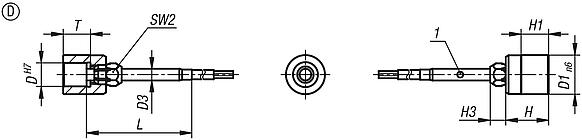

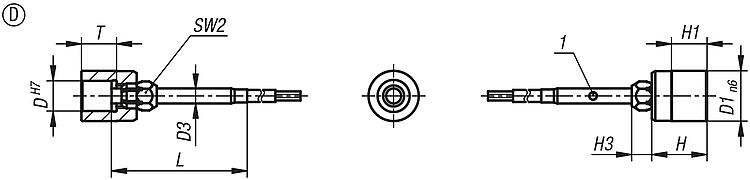

Form D: Düz

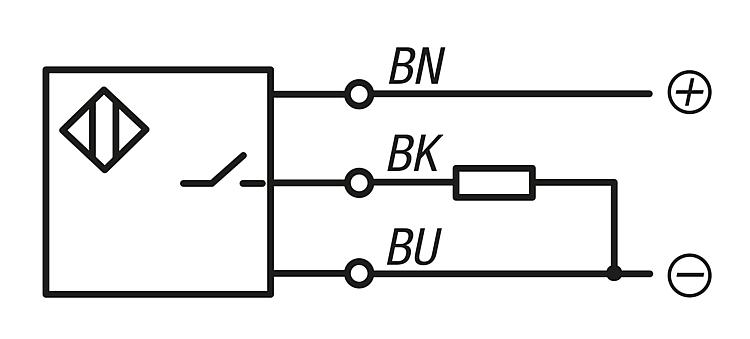

1) LED
BN = Kahverengi
BK = Siyah
BU = Mavi İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |
Konumlandırma burçları çelik veya paslanmaz çelik
durum sensörlü, Form A, dişli, ucu açık |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | Ana gövde
malzemesi | D
| D1 | D3 | H | H3 | L | T | T1 | SW1 | SW2 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1839.1031011 | A | Dişli, ucu açık | çelik | 3 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 3 | 5 |  | | 93,63 € | | | K1839.1041011 | A | Dişli, ucu açık | çelik | 4 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 4 | 5 | | | 93,63 € | | | K1839.1051211 | A | Dişli, ucu açık | çelik | 5 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 5 | 5 | | | 94,75 € | | | K1839.1061211 | A | Dişli, ucu açık | çelik | 6 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 6 | 5 | | | 94,75 € | | | K1839.1081611 | A | Dişli, ucu açık | çelik | 8 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 8 | 5 | | | 95,86 € | | | K1839.1101611 | A | Dişli, ucu açık | çelik | 10 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 10 | 5 | | | 95,86 € | | | K1839.1122011 | A | Dişli, ucu açık | çelik | 12 | M20x1,5 | 3 | 25 | 4 | 27 | 19 | 6 | 12 | 5 | | | 96,98 € | | | K1839.1162411 | A | Dişli, ucu açık | çelik | 16 | M24x2 | 3 | 32 | 4 | 27 | 25 | 8 | 16 | 5 | | | 98,09 € | | | K1839.11031011 | A | Dişli, ucu açık | paslanmaz çelik | 3 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 3 | 5 | | | 95,86 € | | | K1839.11041011 | A | Dişli, ucu açık | paslanmaz çelik | 4 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 4 | 5 | | | 95,86 € | | | K1839.11051211 | A | Dişli, ucu açık | paslanmaz çelik | 5 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 5 | 5 | | | 96,98 € | | | K1839.11061211 | A | Dişli, ucu açık | paslanmaz çelik | 6 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 6 | 5 | | | 96,98 € | | | K1839.11081611 | A | Dişli, ucu açık | paslanmaz çelik | 8 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 8 | 5 | | | 98,09 € | | | K1839.11101611 | A | Dişli, ucu açık | paslanmaz çelik | 10 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 10 | 5 | | | 98,09 € | | | K1839.11122011 | A | Dişli, ucu açık | paslanmaz çelik | 12 | M20x1,5 | 3 | 25 | 4 | 27 | 19 | 6 | 12 | 5 | | | 99,20 € | | | K1839.11162411 | A | Dişli, ucu açık | paslanmaz çelik | 16 | M24x2 | 3 | 32 | 4 | 27 | 25 | 8 | 16 | 5 | | | 100,32 € | |
|
Konumlandırma burçları çelik veya paslanmaz çelik
durum sensörlü, Form B, bilezikli ve dişli |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | Ana gövde
malzemesi | D
| D1 | D3 | H | H1 | H2 | H3 | L | T | SW1 | SW2 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1839.2031011 | B | Bilezikli ve dişli | çelik | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 95,30 € | | | K1839.2041011 | B | Bilezikli ve dişli | çelik | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 95,30 € | | | K1839.2051211 | B | Bilezikli ve dişli | çelik | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 96,42 € | | | K1839.2061211 | B | Bilezikli ve dişli | çelik | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 96,42 € | | | K1839.2081611 | B | Bilezikli ve dişli | çelik | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 97,54 € | | | K1839.2101611 | B | Bilezikli ve dişli | çelik | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 97,54 € | | | K1839.2122011 | B | Bilezikli ve dişli | çelik | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 27 | 19 | 22 | 5 | | | 98,64 € | | | K1839.2162411 | B | Bilezikli ve dişli | çelik | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 27 | 25 | 27 | 5 | | | 99,76 € | | | K1839.12031011 | B | Bilezikli ve dişli | paslanmaz çelik | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 97,54 € | | | K1839.12041011 | B | Bilezikli ve dişli | paslanmaz çelik | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 97,54 € | | | K1839.12051211 | B | Bilezikli ve dişli | paslanmaz çelik | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 98,64 € | | | K1839.12061211 | B | Bilezikli ve dişli | paslanmaz çelik | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 98,64 € | | | K1839.12081611 | B | Bilezikli ve dişli | paslanmaz çelik | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 99,76 € | | | K1839.12101611 | B | Bilezikli ve dişli | paslanmaz çelik | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 99,76 € | | | K1839.12122011 | B | Bilezikli ve dişli | paslanmaz çelik | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 27 | 19 | 22 | 5 | | | 100,88 € | | | K1839.12162411 | B | Bilezikli ve dişli | paslanmaz çelik | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 27 | 25 | 27 | 5 | | | 100,88 € | |
|
Konumlandırma burçları çelik veya paslanmaz çelik
durum sensörlü, Form C, hareket konili ve dişli |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | Ana gövde
malzemesi | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | L | T | SW1 | SW2 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1839.3041211 | C | Hareket konili ve dişli | çelik | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 4 | 5 | | | 96,98 € | | | K1839.3051211 | C | Hareket konili ve dişli | çelik | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 5 | 5 | | | 96,98 € | | | K1839.3061211 | C | Hareket konili ve dişli | çelik | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 6 | 5 | | | 96,98 € | | | K1839.3081611 | C | Hareket konili ve dişli | çelik | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 8 | 5 | | | 98,09 € | | | K1839.3101611 | C | Hareket konili ve dişli | çelik | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 10 | 5 | | | 98,09 € | | | K1839.13041211 | C | Hareket konili ve dişli | paslanmaz çelik | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 4 | 5 | | | 99,20 € | | | K1839.13051211 | C | Hareket konili ve dişli | paslanmaz çelik | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 5 | 5 | | | 99,20 € | | | K1839.13061211 | C | Hareket konili ve dişli | paslanmaz çelik | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 6 | 5 | | | 99,20 € | | | K1839.13081611 | C | Hareket konili ve dişli | paslanmaz çelik | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 8 | 5 | | | 100,32 € | | | K1839.13101611 | C | Hareket konili ve dişli | paslanmaz çelik | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 10 | 5 | | | 100,32 € | |
|
Konumlandırma burçları çelik veya paslanmaz çelik, durum sensörlü, Form D, düz |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | Ana gövde
malzemesi | D
| D1 | D3 | H | H1 | H3 | L | T | SW2 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1839.4030891 | D | düz | çelik | 3 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 100,88 € | | | K1839.4040891 | D | düz | çelik | 4 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 100,88 € | | | K1839.4050891 | D | düz | çelik | 5 | 8 | 3 | 10 | 6 | 4 | 27 | 6 | 5 | | | 100,88 € | | | K1839.4061091 | D | düz | çelik | 6 | 10 | 3 | 11 | 7 | 4 | 27 | 7 | 5 | | | 101,44 € | | | K1839.4081391 | D | düz | çelik | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 27 | 9,5 | 5 | | | 101,44 € | | | K1839.4101791 | D | düz | çelik | 10 | 17 | 3 | 16 | 11,5 | 4 | 27 | 11,5 | 5 | | | 102,55 € | | | K1839.14030891 | D | düz | paslanmaz çelik | 3 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 103,33 € | | | K1839.14040891 | D | düz | paslanmaz çelik | 4 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 103,33 € | | | K1839.14050891 | D | düz | paslanmaz çelik | 5 | 8 | 3 | 10 | 6 | 4 | 27 | 6 | 5 | | | 103,33 € | | | K1839.14061091 | D | düz | paslanmaz çelik | 6 | 10 | 3 | 11 | 7 | 4 | 27 | 7 | 5 | | | 103,77 € | | | K1839.14081391 | D | düz | paslanmaz çelik | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 27 | 9,5 | 5 | | | 104,22 € | | | K1839.14101791 | D | düz | paslanmaz çelik | 10 | 17 | 3 | 16 | 11,5 | 4 | 27 | 11,5 | 5 | | | 105,33 € | |
|
