K1370

Yaylı baskı parçaları içten altıgen ve baskı pimli,...

Ürünler
- Kullanım parçaları | Norm birimleri
  - Bilyalı setiskur vidalar, indeksleme pistonları, bilyalı kilit pimleri
    - Bilyalı setiskur vidalar
      - Yaylı baskı parçaları içten altıgen ve baskı pimli, yassılaştırılmış, çelik

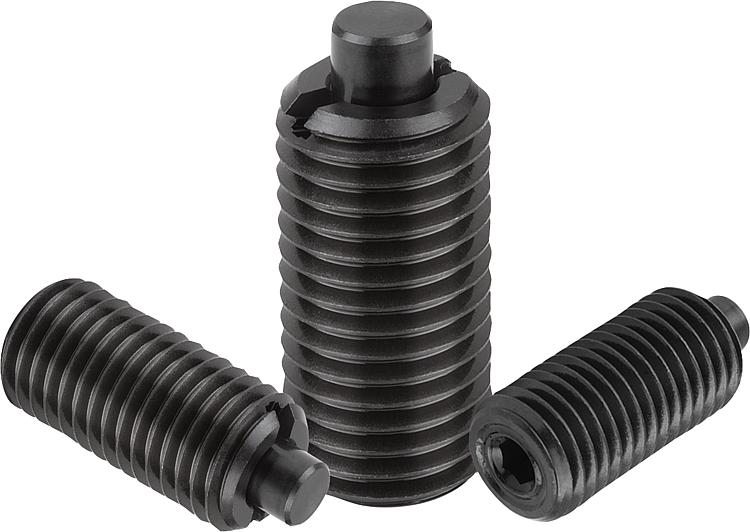

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Kovan: Çelik, mukavemet sınıfı 5.8.
Baskı pimi: Çelik.

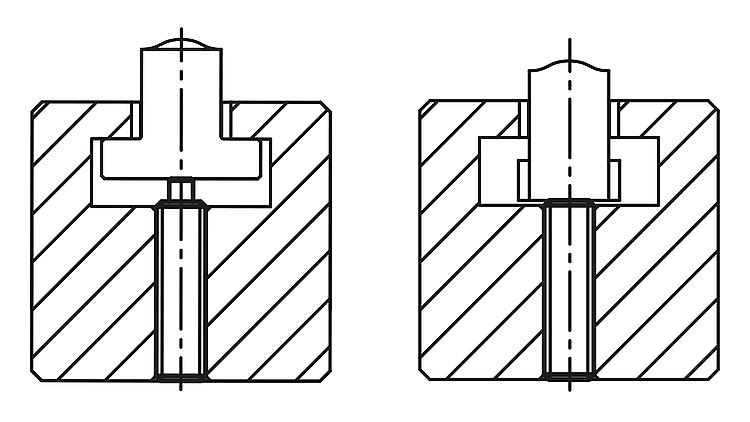

Yay: Paslanmaz çelik, sınıf D.Model:perdahlı. Baskı pimi: Sertleştirilmiş.Bilgi:Bu baskı parçası, özellikle çıkartma pimi ve takım yapımında yaylı dayanak olarak kullanılır.

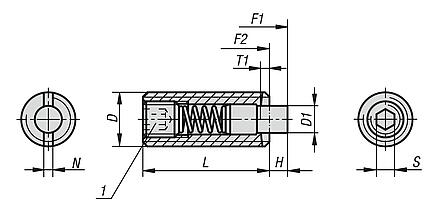

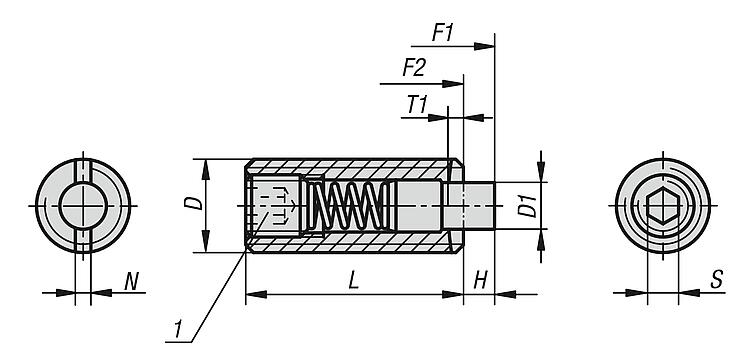

Baskı pimi eksenel yönde kullanılır.Çizim bilgisi:

1) Yapıştırılmış setskur

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1370 Yaylı baskı parçaları içten altıgen ve baskı pimli, yassılaştırılmış, çelik

261 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D	D1	H	L	T1	N	S	Yay kuvveti Başlangıç F1 yakl. N	Yay kuvveti Bitiş F2 yakl. N	Montaj anahtarı Sipariş numarası	Fiyat
K1370.05	M5	2,4	2,3	18	0,8	0,8	1,5	6	20	K0317.905	1,86 €
K1370.06	M6	2,7	2,5	20	1	1	2	7	20	K0317.906	1,92 €
K1370.08	M8	3,5	3	22	1,4	1,2	2,5	9	35	K0317.908	2,27 €
K1370.10	M10	4	3	22	1,4	1,6	3	9	35	K0317.910	2,54 €
K1370.12	M12	6	4	28	2	2	4	12	55	K0317.912	3,27 €
K1370.16	M16	7,5	5	32	2,5	2,5	5	45	100	K0317.916	4,19 €
K1370.20	M20	10	7	40	3	2,5	6	60	120	-	5,39 €
