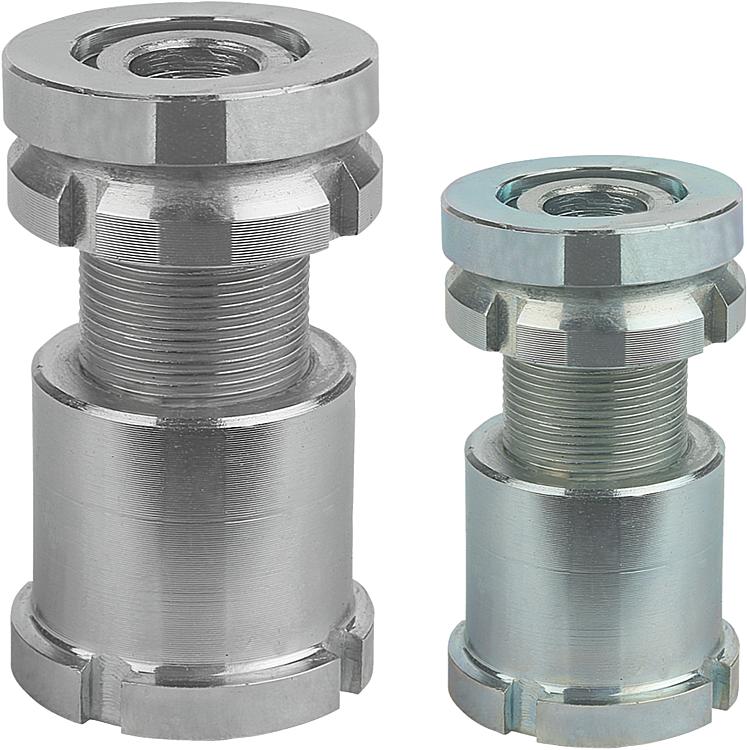

K0057Bilyalı dengeleme diskli çelik veya paslanmaz çelik yükseklik... |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Normal tip 1.7225,
Paslanmaz çelik tip 1.4305.Model:Normal tip, galvaniz kaplama, mavi pasifleştirilmiş.

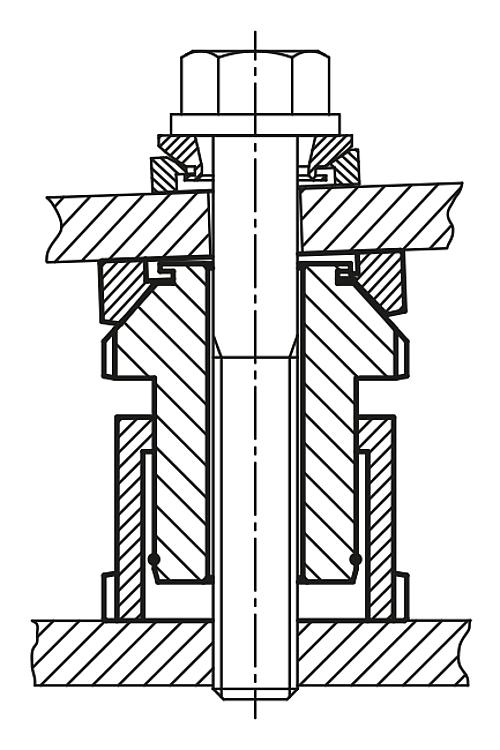

Edelstahlausführung blank.Bilgi:Bilya dengeleme diskli yükseklik ayar elemanları, motorların, ünitelerin, tahrik elemanlarının ve üretim hatlarının kurulum ve hizalama çalışmalarında kullanılır. Bunlar aracılığıyla eğimli yerleştirme yüzeylerinde yakl. 4° eğim açısına kadar tam olarak yerleştirme yapmak mümkündür.
Bunlar 15 mm'den 50 mm'ye kadar geniş ayar aralığına sahiptir.
Statik ek yük F1, toplam yük F'den ön germe kuvveti (vida 8.8, µ m = 0,125) düşüldükten sonra elde edilir.
Aksesuar:K0691 bilya dengeleme pulları.
DIN 1810A uzatılmış burunlu çengelli anahtar K0787. İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

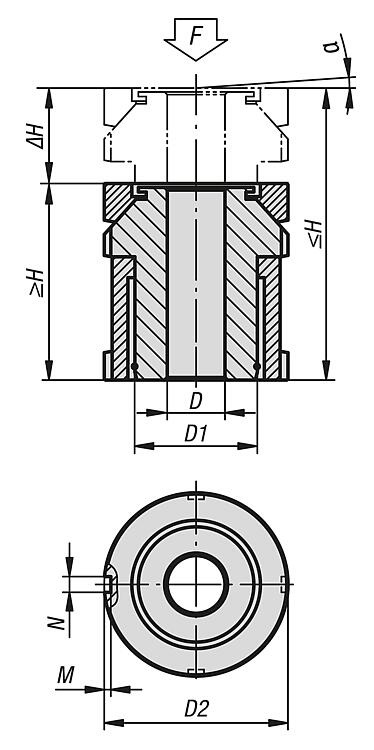

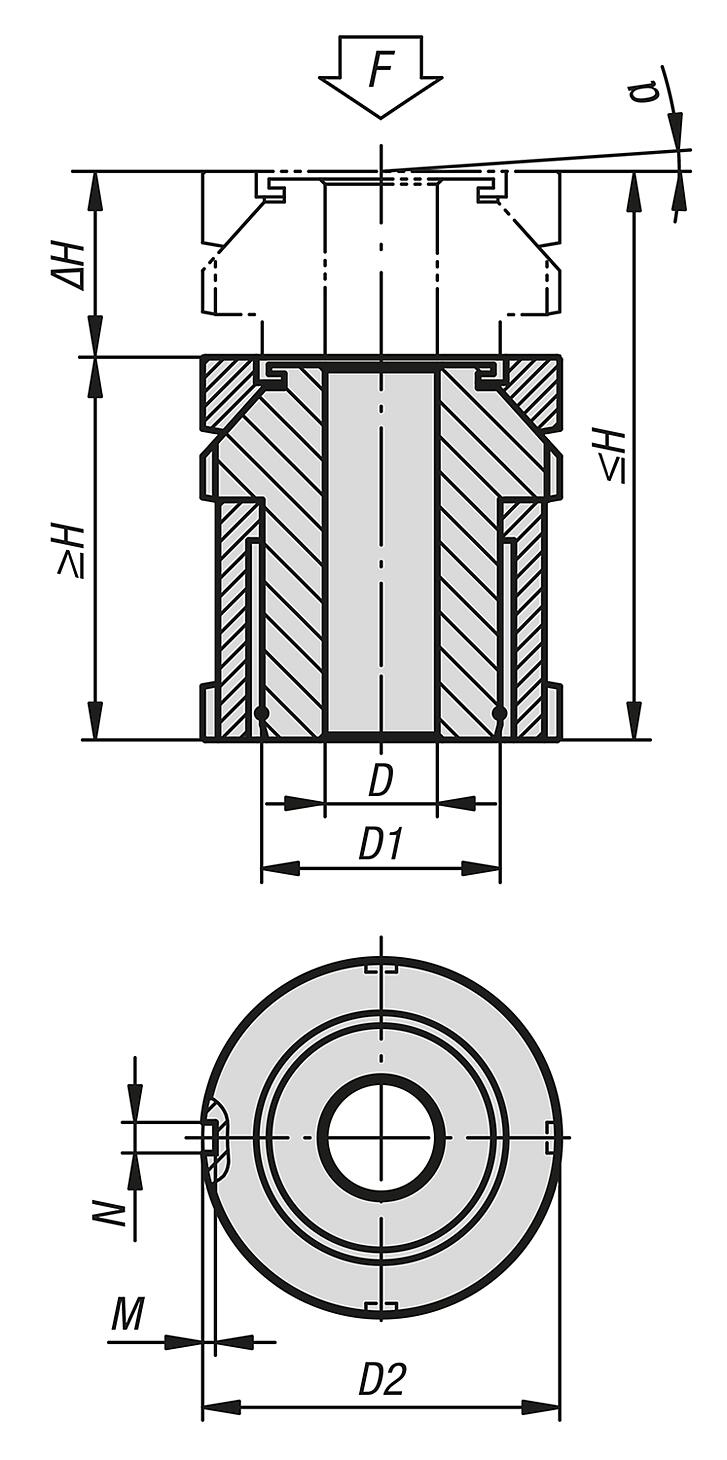

| Sipariş numarası | Ana gövde
malzemesi | D | Cıvata
için
| D1
| D2 | H
min.
| H
maks.
| ΔH | N | M | α | F
kN | F1
kN | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0057.1506 | ıslah çeliği | 6,6 | M6 | M15x1 | 25 | 35 | 50 | 15 | 4 | 2 | 4° | 40 | 36 |  |  | 51,45 € | | | K0057.2006 | ıslah çeliği | 6,6 | M6 | M20x1 | 32 | 43 | 63 | 20 | 4 | 2 | 4° | 65 | 55,7 | | | 53,18 € | | | K0057.2008 | ıslah çeliği | 9 | M8 | M20x1 | 32 | 43 | 63 | 20 | 4 | 2 | 4° | 65 | 48 | | | 53,18 € | | | K0057.2010 | ıslah çeliği | 11 | M10 | M20x1 | 32 | 43 | 63 | 20 | 4 | 2 | 4° | 65 | 37,9 | | | 53,18 € | | | K0057.2510 | ıslah çeliği | 11 | M10 | M30x1,5 | 45 | 54 | 79 | 25 | 5 | 2 | 4° | 120 | 92,9 | | | 61,76 € | | | K0057.2512 | ıslah çeliği | 13,5 | M12 | M30x1,5 | 45 | 54 | 79 | 25 | 5 | 2 | 4° | 120 | 80,4 | | | 61,76 € | | | K0057.2516 | ıslah çeliği | 17,5 | M16 | M30x1,5 | 45 | 54 | 79 | 25 | 5 | 2 | 4° | 120 | 45,5 | | | 61,76 € | | | K0057.3216 | ıslah çeliği | 17,5 | M16 | M40x1,5 | 58 | 70 | 102 | 32 | 6 | 2,5 | 4° | 210 | 136 | | | 73,75 € | | | K0057.3220 | ıslah çeliği | 22 | M20 | M40x1,5 | 58 | 70 | 102 | 32 | 6 | 2,5 | 4° | 210 | 90 | | | 73,75 € | | | K0057.3224 | ıslah çeliği | 26 | M24 | M40x1,5 | 58 | 70 | 102 | 32 | 6 | 2,5 | 4° | 210 | 37 | | | 73,75 € | | | K0057.4020 | ıslah çeliği | 22 | M20 | M50x1,5 | 70 | 83 | 123 | 40 | 6 | 2,5 | 4° | 330 | 210 | | | 101,18 € | | | K0057.4024 | ıslah çeliği | 26 | M24 | M50x1,5 | 70 | 83 | 123 | 40 | 6 | 2,5 | 4° | 330 | 157 | | | 101,18 € | | | K0057.4030 | ıslah çeliği | 33 | M30 | M50x1,5 | 70 | 83 | 123 | 40 | 6 | 2,5 | 4° | 330 | 53 | | | 101,18 € | | | K0057.5024 | ıslah çeliği | 26 | M24 | M60x2 | 80 | 94 | 144 | 50 | 7 | 3 | 4° | 495 | 322 | | | 133,78 € | | | K0057.5030 | ıslah çeliği | 33 | M30 | M60x2 | 80 | 94 | 144 | 50 | 7 | 3 | 4° | 495 | 218 | | | 133,78 € | | | K0057.15061 | paslanmaz çelik | 6,6 | M6 | M15x1 | 25 | 35 | 50 | 15 | 4 | 2 | 4° | 27,1 | 24,14 | | | 62,31 € | | | K0057.20061 | paslanmaz çelik | 6,6 | M6 | M20x1 | 32 | 43 | 63 | 20 | 4 | 2 | 4° | 43,4 | 36,56 | | | 67,22 € | | | K0057.20081 | paslanmaz çelik | 9 | M8 | M20x1 | 32 | 43 | 63 | 20 | 4 | 2 | 4° | 43,4 | 30,86 | | | 67,22 € | | | K0057.20101 | paslanmaz çelik | 11 | M10 | M20x1 | 32 | 43 | 63 | 20 | 4 | 2 | 4° | 43,4 | 23,41 | | | 67,22 € | | | K0057.25101 | paslanmaz çelik | 11 | M10 | M30x1,5 | 45 | 54 | 79 | 25 | 5 | 2 | 4° | 84 | 64,01 | | | 80,60 € | | | K0057.25121 | paslanmaz çelik | 13,5 | M12 | M30x1,5 | 45 | 54 | 79 | 25 | 5 | 2 | 4° | 84 | 54,82 | | | 80,60 € | | | K0057.25161 | paslanmaz çelik | 17,5 | M16 | M30x1,5 | 45 | 54 | 79 | 25 | 5 | 2 | 4° | 84 | 28,9 | | | 80,60 € | | | K0057.32161 | paslanmaz çelik | 17,5 | M16 | M40x1,5 | 58 | 70 | 102 | 32 | 6 | 2,5 | 4° | 148 | 92,9 | | | 114,90 € | | | K0057.32201 | paslanmaz çelik | 22 | M20 | M40x1,5 | 58 | 70 | 102 | 32 | 6 | 2,5 | 4° | 148 | 59,08 | | | 114,90 € | | | K0057.32241 | paslanmaz çelik | 26 | M24 | M40x1,5 | 58 | 70 | 102 | 32 | 6 | 2,5 | 4° | 148 | 20,3 | | | 114,90 € | | | K0057.40201 | paslanmaz çelik | 22 | M20 | M50x1,5 | 70 | 83 | 123 | 40 | 6 | 2,5 | 4° | 225 | 136,08 | | | 176,73 € | | | K0057.40241 | paslanmaz çelik | 26 | M24 | M50x1,5 | 70 | 83 | 123 | 40 | 6 | 2,5 | 4° | 225 | 97,3 | | | 176,73 € | | | K0057.40301 | paslanmaz çelik | 33 | M30 | M50x1,5 | 70 | 83 | 123 | 40 | 6 | 2,5 | 4° | 225 | 20,6 | | | 176,73 € | | | K0057.50241 | paslanmaz çelik | 26 | M24 | M60x2 | 80 | 94 | 144 | 50 | 7 | 3 | 4° | 323 | 195,3 | | | 246,94 € | | | K0057.50301 | paslanmaz çelik | 33 | M30 | M60x2 | 80 | 94 | 144 | 50 | 7 | 3 | 4° | 323 | 118,6 | | | 246,94 € | |
