K0729Çanak pullar konik pullar DIN 6319, sürüm 10/01 |
geri |
|
|
AçıklamaMalzeme:Sementasyon çeliği, değerli çelik veya paslanmaz çelik.Model:Sementasyon çeliği, sertleştirilmiş, mangan fosfatlı.
Değerli çelik, temperlenmiş (HV 390 ±40), mangan fosfatlı.
Yalın paslanmaz çelik.

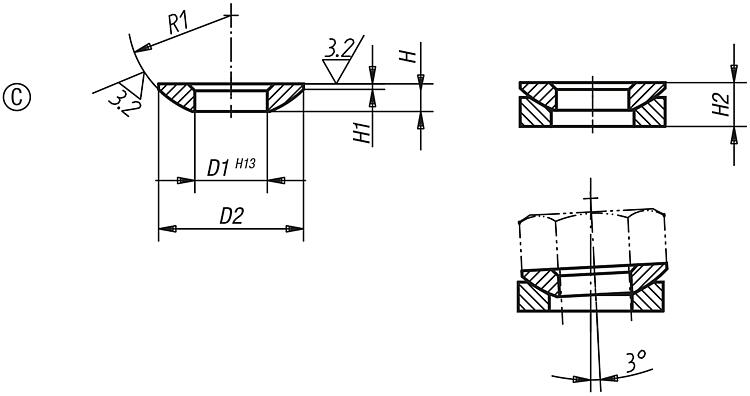

Bilgi:Uzun delikler için G tipi konik pullar kullanılmalıdır.Çizim bilgisi:Form C: Çanak pul

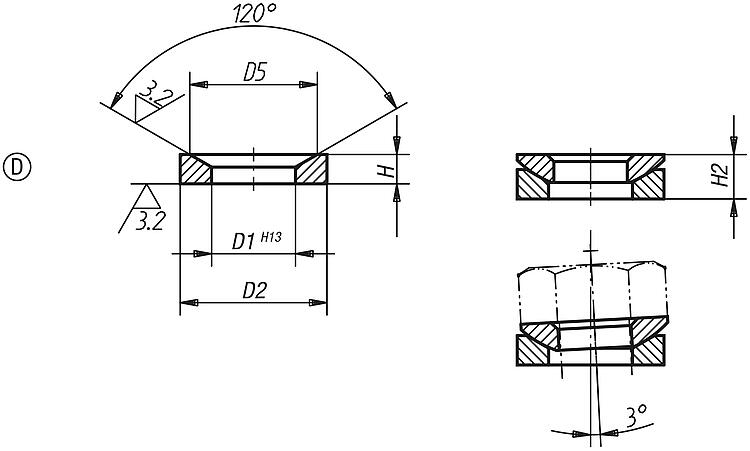

Form D: Konik pul

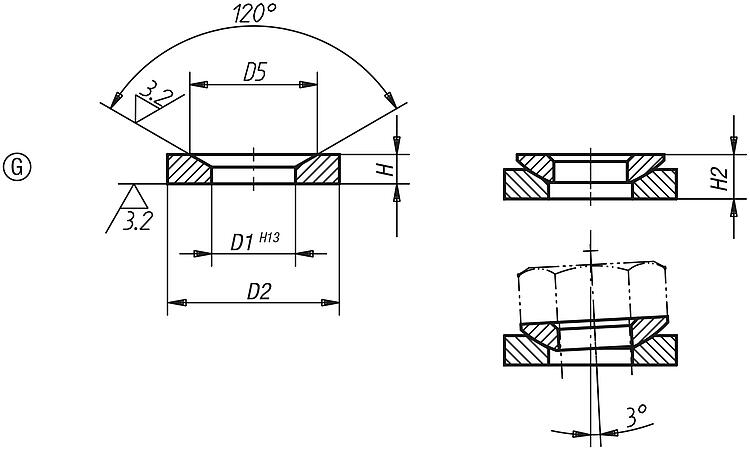

Form G: Konik pul İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

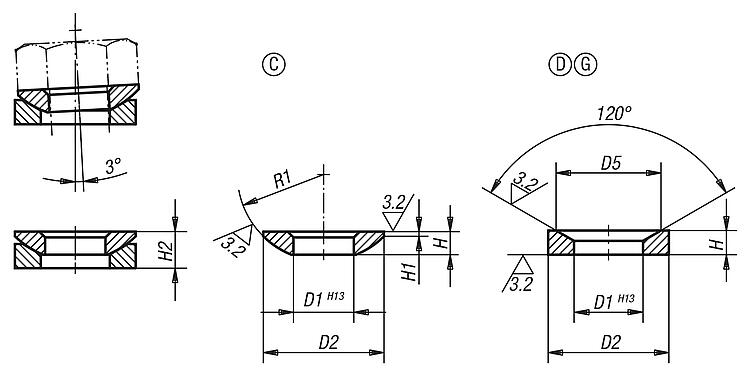

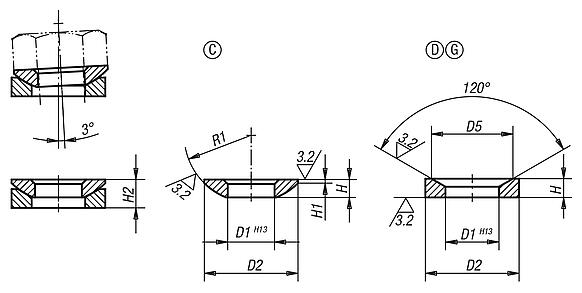

Çizimler (toplu genel bakış) |
| Sipariş numarası | Ana gövde
malzemesi | Form | D1 | D2 | H1 | H2 | R1 | Şunun için:
Bulon Ø | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0729.105 | sementasyon çeliği | C | 5,25 | 10,5 | 0,4 | 2 | 7,5 | 5 | 6,5 |  | | 0,41 € | | | K0729.106 | sementasyon çeliği | C | 6,4 | 12 | 0,7 | 2,3 | 9 | 6 | 9 | | | 0,32 € | | | K0729.108 | sementasyon çeliği | C | 8,4 | 17 | 0,6 | 3,2 | 12 | 8 | 17 | | | 0,34 € | | | K0729.110 | sementasyon çeliği | C | 10,5 | 21 | 0,8 | 4 | 15 | 10 | 26 | | | 0,51 € | | | K0729.112 | sementasyon çeliği | C | 13 | 24 | 1,1 | 4,6 | 17 | 12 | 38 | | | 0,54 € | | | K0729.114 | sementasyon çeliği | C | 15 | 28 | 1,2 | 5 | 22 | 14 | 53 | | | 0,84 € | | | K0729.116 | sementasyon çeliği | C | 17 | 30 | 1,3 | 5,3 | 22 | 16 | 73 | | | 0,87 € | | | K0729.120 | sementasyon çeliği | C | 21 | 36 | 2 | 6,3 | 27 | 20 | 117 | | | 1,24 € | | | K0729.124 | sementasyon çeliği | C | 25 | 44 | 2,4 | 8,2 | 32 | 24 | 168 | | | 2,18 € | | | K0729.130 | sementasyon çeliği | C | 31 | 56 | 3,6 | 11,2 | 41 | 30 | 269 | | | 3,66 € | | | K0729.136 | sementasyon çeliği | C | 37 | 68 | 4,6 | 14 | 50 | 36 | 394 | | | 8,69 € | | | K0729.142 | sementasyon çeliği | C | 43 | 78 | 6,5 | 17 | 58 | 42 | 542 | | | 12,34 € | | | K0729.148 | sementasyon çeliği | C | 50 | 92 | 8 | 21 | 67 | 48 | 714 | | | 18,42 € | | | K0729.156 | sementasyon çeliği | C | 58 | 103 | 9,5 | 23 | 79 | 56 | 960 | | | 31,41 € | | | K0729.164 | sementasyon çeliği | C | 66 | 120 | 12 | 27 | 93 | 64 | 1269 | | | 42,59 € | | | K0729.0106 | paslanmaz çelik | C | 6,4 | 12 | 0,7 | 2,3 | 9 | 6 | 6 | | | 0,94 € | | | K0729.0108 | paslanmaz çelik | C | 8,4 | 17 | 0,6 | 3,2 | 12 | 8 | 12 | | | 1,34 € | | | K0729.0110 | paslanmaz çelik | C | 10,5 | 21 | 0,8 | 4 | 15 | 10 | 16 | | | 1,82 € | | | K0729.0112 | paslanmaz çelik | C | 13 | 24 | 1,1 | 4,6 | 17 | 12 | 24 | | | 2,15 € | | | K0729.0116 | paslanmaz çelik | C | 17 | 30 | 1,3 | 5,3 | 22 | 16 | 45 | | | 3,31 € | | | K0729.0120 | paslanmaz çelik | C | 21 | 36 | 2 | 6,3 | 27 | 20 | 71 | | | 4,57 € | | | K0729.0124 | paslanmaz çelik | C | 25 | 44 | 2,4 | 8,2 | 32 | 24 | 105 | | | 7,28 € | | | K0729.0130 | paslanmaz çelik | C | 31 | 56 | 3,6 | 11,2 | 41 | 30 | 191 | | | 11,83 € | | | K0729.0136 | paslanmaz çelik | C | 37 | 68 | 4,6 | 14 | 50 | 36 | - | | | 17,98 € | | | K0729.0142 | paslanmaz çelik | C | 43 | 78 | 6,5 | 17 | 58 | 42 | - | | | 34,66 € | | | K0729.0148 | paslanmaz çelik | C | 50 | 92 | 8 | 21 | 67 | 48 | - | | | 50,44 € | |
|
| Sipariş numarası | Ana gövde
malzemesi | Form | D1 | D2 | D5 | H3 | H4
Konik pullu | Şunun için:
Bulon Ø | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0729.205 | sementasyon çeliği | D | 6 | 10,5 | 9,25 | 2,1 | 3,1 | 5 | 6,5 | | | 0,40 € | | | K0729.206 | sementasyon çeliği | D | 7,1 | 12 | 11 | 2,8 | 4 | 6 | 9 | | | 0,33 € | | | K0729.208 | sementasyon çeliği | D | 9,6 | 17 | 14,5 | 3,5 | 5,6 | 8 | 17 | | | 0,37 € | | | K0729.210 | sementasyon çeliği | D | 12 | 21 | 18,5 | 4,2 | 6,3 | 10 | 26 | | | 0,52 € | | | K0729.212 | sementasyon çeliği | D | 14,2 | 24 | 20 | 5 | 8 | 12 | 38 | | | 0,56 € | | | K0729.214 | sementasyon çeliği | D | 16,5 | 28 | 24,8 | 5,6 | 8,2 | 14 | 53 | | | 0,91 € | | | K0729.216 | sementasyon çeliği | D | 19 | 30 | 26 | 6,2 | 9,3 | 16 | 73 | | | 0,94 € | | | K0729.220 | sementasyon çeliği | D | 23,2 | 36 | 31 | 7,5 | 11,6 | 20 | 117 | | | 1,44 € | | | K0729.224 | sementasyon çeliği | D | 28 | 44 | 37 | 9,5 | 15 | 24 | 168 | | | 2,40 € | | | K0729.230 | sementasyon çeliği | D | 35 | 56 | 49 | 12 | 18,9 | 30 | 269 | | | 3,96 € | | | K0729.236 | sementasyon çeliği | D | 42 | 68 | 60 | 15 | 23,3 | 36 | 394 | | | 9,04 € | | | K0729.242 | sementasyon çeliği | D | 49 | 78 | 70 | 18 | 28,3 | 42 | 542 | | | 12,58 € | | | K0729.248 | sementasyon çeliği | D | 56 | 92 | 82 | 22 | 35,2 | 48 | 714 | | | 18,86 € | | | K0729.256 | sementasyon çeliği | D | 65 | 103 | 92 | 25 | 39,7 | 56 | 960 | | | 31,85 € | | | K0729.264 | sementasyon çeliği | D | 75 | 120 | 110 | 30 | 46,5 | 64 | 1269 | | | 43,18 € | | | K0729.0206 | paslanmaz çelik | D | 7,1 | 12 | 11 | 2,8 | 4 | 6 | 6 | | | 0,97 € | | | K0729.0208 | paslanmaz çelik | D | 9,6 | 17 | 14,5 | 3,5 | 5,6 | 8 | 12 | | | 1,41 € | | | K0729.0210 | paslanmaz çelik | D | 12 | 21 | 18,5 | 4,2 | 6,3 | 10 | 16 | | | 1,87 € | | | K0729.0212 | paslanmaz çelik | D | 14,2 | 24 | 20 | 5 | 8 | 12 | 24 | | | 2,22 € | | | K0729.0216 | paslanmaz çelik | D | 19 | 30 | 26 | 6,2 | 9,3 | 16 | 45 | | | 3,42 € | | | K0729.0220 | paslanmaz çelik | D | 23,2 | 36 | 31 | 7,5 | 11,6 | 20 | 71 | | | 4,75 € | | | K0729.0224 | paslanmaz çelik | D | 28 | 44 | 37 | 9,5 | 15 | 24 | 105 | | | 7,55 € | | | K0729.0230 | paslanmaz çelik | D | 35 | 56 | 49 | 12 | 18,9 | 30 | 191 | | | 12,41 € | | | K0729.0236 | paslanmaz çelik | D | 42 | 68 | 60 | 15 | 23,3 | 36 | - | | | 18,57 € | | | K0729.0242 | paslanmaz çelik | D | 49 | 78 | 70 | 18 | 28,3 | 42 | - | | | 35,38 € | | | K0729.0248 | paslanmaz çelik | D | 56 | 92 | 82 | 22 | 35,2 | 48 | - | | | 50,86 € | |
|
| Sipariş numarası | Ana gövde
malzemesi | Form | D1 | D2 | D5 | H3 | H4
Konik pullu | Şunun için:
Bulon Ø
| Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0729.305 | Islah çeliği | G | 6 | 15 | 9,25 | 2,5 | 3,5 | 5 | 6,5 | | | 0,41 € | | | K0729.306 | Islah çeliği | G | 7,1 | 17 | 11 | 4 | 5,2 | 6 | 9 | | | 0,65 € | | | K0729.308 | Islah çeliği | G | 9,6 | 24 | 14,5 | 5 | 6,8 | 8 | 17 | | | 0,98 € | | | K0729.310 | Islah çeliği | G | 12 | 30 | 18,5 | 5 | 7,1 | 10 | 26 | | | 1,24 € | | | K0729.312 | Islah çeliği | G | 14,2 | 36 | 20 | 6 | 9 | 12 | 38 | | | 1,72 € | | | K0729.314 | Islah çeliği | G | 16,5 | 40 | 24,8 | 6 | 8,6 | 14 | 53 | | | 2,26 € | | | K0729.316 | Islah çeliği | G | 19 | 44 | 26 | 7 | 10,1 | 16 | 73 | | | 2,56 € | | | K0729.320 | Islah çeliği | G | 23,2 | 50 | 31 | 8 | 12 | 20 | 117 | | | 3,58 € | | | K0729.324 | Islah çeliği | G | 28 | 60 | 37 | 10 | 15,5 | 24 | 168 | | | 5,77 € | | | K0729.330 | Islah çeliği | G | 35 | 68 | 49 | 12 | 18,7 | 30 | 269 | | | 10,72 € | | | K0729.336 | Islah çeliği | G | 42 | 80 | 60 | 12 | 20,3 | 36 | 394 | | | 13,19 € | | | K0729.0306 | Paslanmaz çelik | G | 7,1 | 17 | 11 | 4 | 5,2 | 6 | 6 | | | 1,51 € | | | K0729.0308 | Paslanmaz çelik | G | 9,6 | 24 | 14,5 | 5 | 6,8 | 8 | 12 | | | 2,19 € | | | K0729.0310 | Paslanmaz çelik | G | 12 | 30 | 18,5 | 5 | 7,1 | 10 | 16 | | | 3,57 € | | | K0729.0312 | Paslanmaz çelik | G | 14,2 | 36 | 20 | 6 | 9 | 12 | 24 | | | 4,83 € | | | K0729.0316 | Paslanmaz çelik | G | 19 | 44 | 26 | 7 | 10,1 | 16 | 45 | | | 7,94 € | | | K0729.0320 | Paslanmaz çelik | G | 23,2 | 50 | 31 | 8 | 12 | 20 | 71 | | | 11,85 € | | | K0729.0324 | Paslanmaz çelik | G | 28 | 60 | 37 | 10 | 15,5 | 24 | 105 | | | 15,83 € | | | K0729.0330 | Paslanmaz çelik | G | 35 | 68 | 49 | 12 | 18,7 | 30 | 191 | | | 20,24 € | |
|
