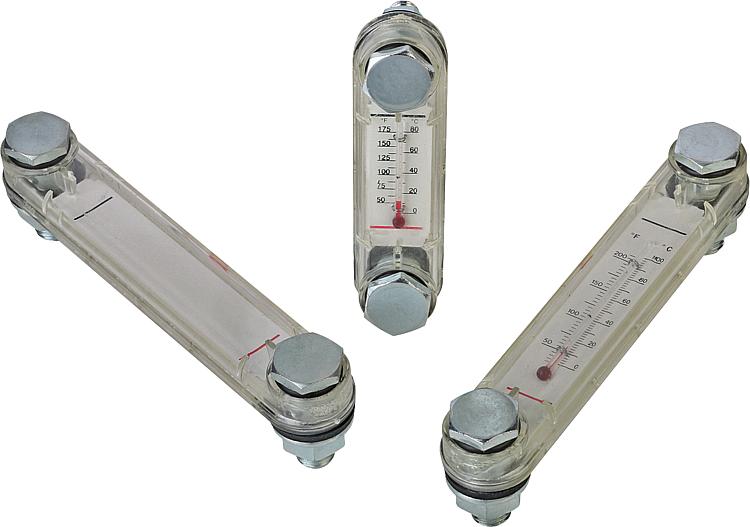

AçıklamaMalzeme:Gövde: termoplastik poliamid. O-ring ve yassı conta: kauçuk (NBR). Reflektör: alüminyum. Cıvata ve altı köşeli somun: çelik.Model:Gövde: cam berraklığında, yüksek mekanik mukavemet, eskimeye karşı dayanıklı, 100 °C'ye kadar ısıya karşı dayanıklı. 20 °C´de 10 bar`a kadar baskıya karşı dayanıklı, 60 °C`de 8 bar`a kadar. Reflektör: beyaz boyalı. İşaret çizgileri veya skala: siyah. Cıvata ve altıgen somun galvaniz kaplama.Bilgi:Yağ seviyesi göstergeleri, çizimde gösterildiği gibi veya doğrudan dişli deliklere monte edilebilir. Sabitleme delikleri için aks mesafesi = L1 ±0,3. Sabitleme cıvataları için maksimum sıkma torku 5 Nm.Çizim bilgisi:

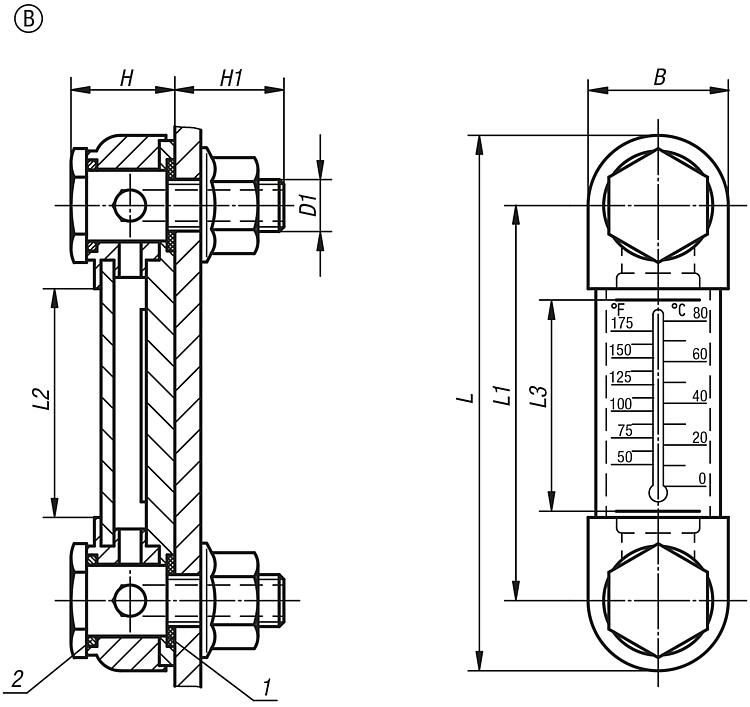

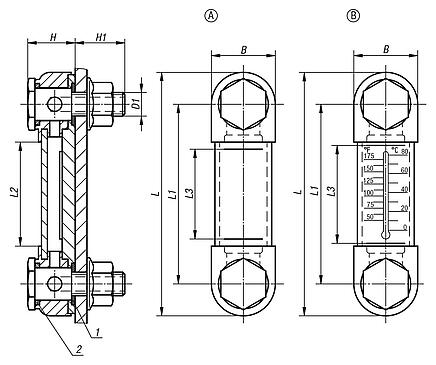

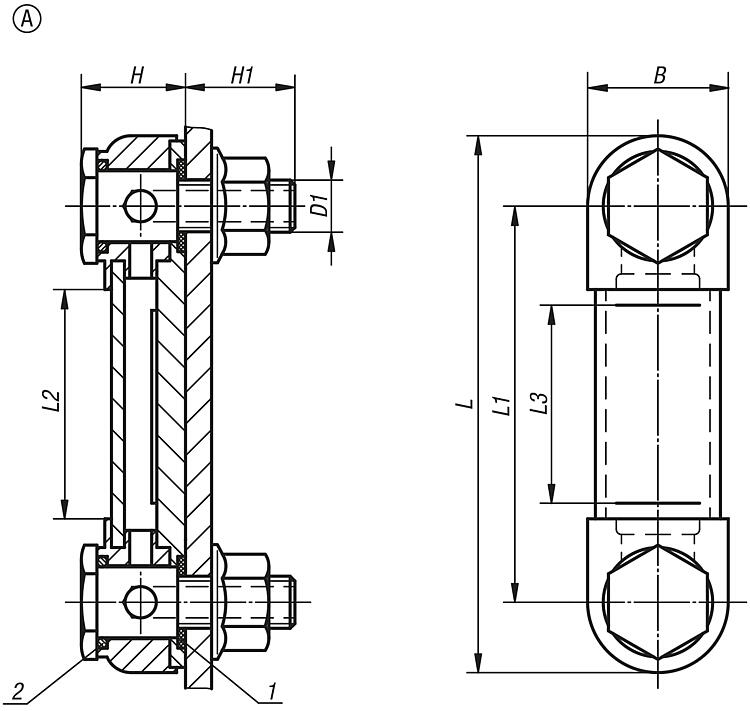

Form A: termometresiz Form B: termometreli
1) Yassı conta 2) O-halka
Özellikler:
