AçıklamaMalzeme:Gövde: çelik. Kontrol camı: termoplastik poliamid. O-ring ve yassı conta: kauçuk (NBR). Reflektör: alüminyum. Cıvata ve altı köşeli somun: çelik.Model:Gövde: siyah boyalı. Kontrol camı: cam berraklığında, yüksek mekanik mukavemet, eskimeye karşı dayanıklı, yağda 100 °C'ye kadar ve suda 70 °C'ye kadar ısıya karşı dayanıklı. Reflektör: beyaz boyalı, İşaret çizgileri veya skala: siyah. Cıvata ve altı köşeli somun: galvaniz kaplama.Bilgi:Yağ seviyesi göstergeleri, çizimde gösterildiği gibi veya doğrudan dişli deliklere monte edilebilir. Sabitleme delikleri için aks mesafesi = L1 ±0,5. Yağ seviyesi göstergeleri, basınçsız çalışan tanklar için uygundur. Maksimum çalışma sıcaklığı: 100 °C.Çizim bilgisi:

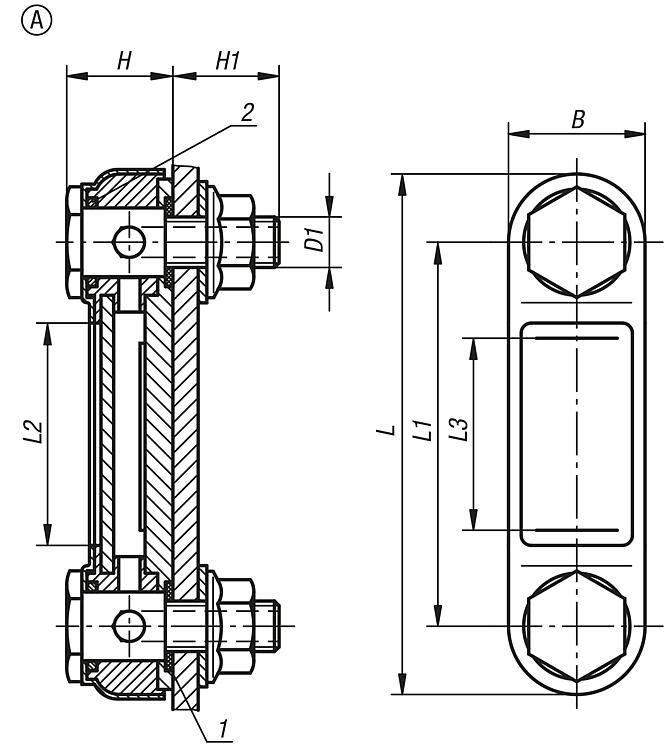

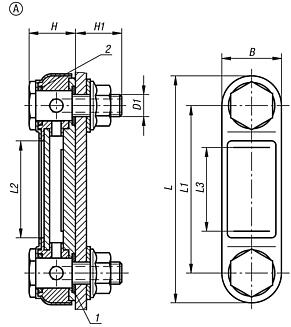

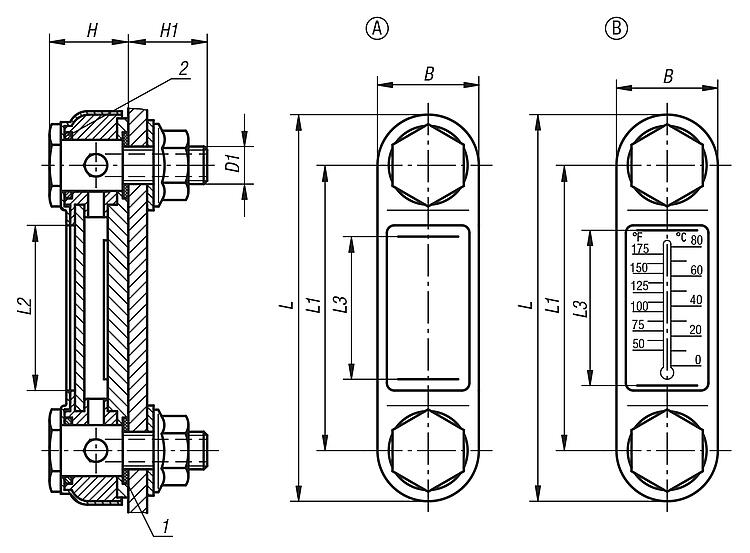

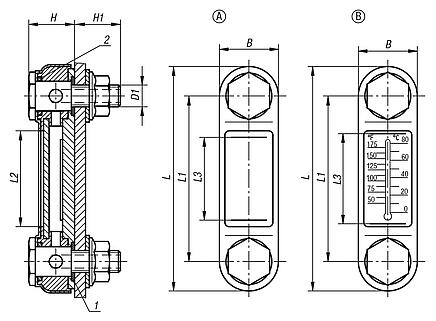

Form A: termometresiz Form B: termometreli
1) Yassı conta 2) O-halka
Özellikler:
