Düğmeli plastik yaylı kilitler, döndürülebilir

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Gerdirme mandalları, yaylı kilitler, karşılık parçalı kilitler
    - Yaylı kilitler
      - Düğmeli plastik yaylı kilitler, döndürülebilir

Ürün açıklaması/Ürün resimleri

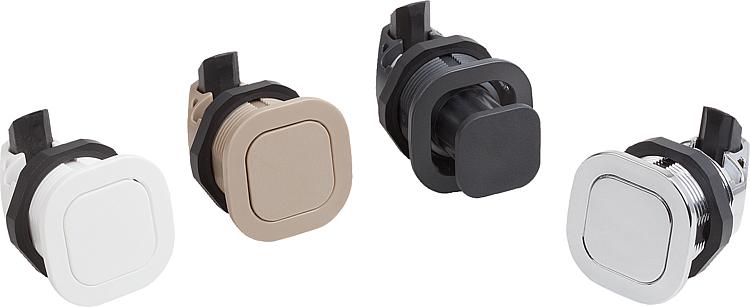

AçıklamaMalzeme:PC/ABS.Model:Siyah, krom kaplama, beyaz veya bej.Bilgi:Bu yaylı kilitler gömülü düğme ile kapılara, kapaklara ve başlıklara aynı seviyede monte edilmek üzere tasarlanmıştır.
Montaj dirseği, uygun bir kapatma alanı mevcut olmadığında dayanma noktası olarak hizmet eder.

Alevlenebilirlik: UL94-HB listelenmiş.

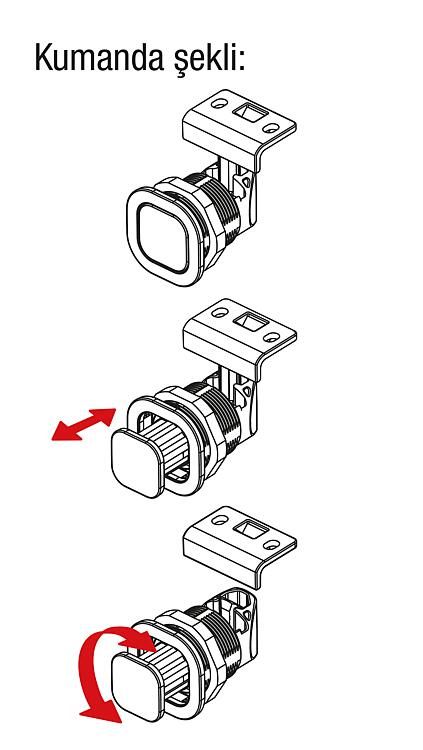

Somunun sıkılması için maks. torku: 4,2 Nm.Kumanda şekli:Tetiklenmemiş durumda düğme gövde ile aynı seviyededir. Tetikleme elemanına basılmasıyla dışarıya zıplar ve kilit sola veya sağa döndürülerek açılabilir.
Kilitleme, kapının bastırılarak kapatılmasıyla otomatik olarak sağlanır. Tetiklenmemiş durumu elde etmek için düğmeye yeniden basın.Kullanım:- Otomobil endüstrisi
- Tıp teknolojisi
- Makine yapımı
- Bot ve gemi inşası
- Havacılık ve uzay endüstrisi
- Mobilya endüstrisiMontaj:1. Taslağa uygun olarak bir montaj kesiti oluşturun.
2. Montaj dirseğini yerleştirme.
3. Montaj somunu yardımıyla arka taraftan sabitleme.Teslimat kapsamıMontaj somunu ve montaj dirseği teslimat kapsamında yer almaktadır.

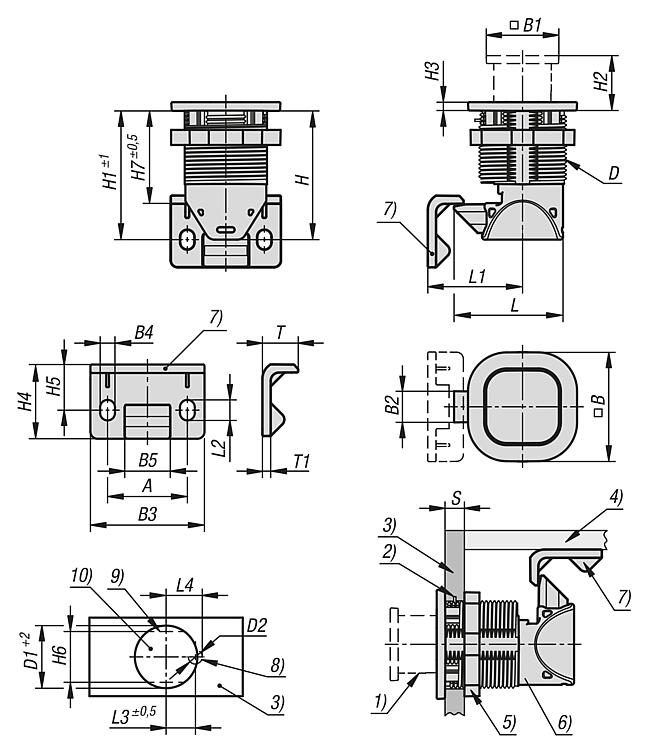

Montaj dirseği için vidalar (M5) teslimat kapsamında yer almaz. Çizim bilgisi:

1) Düğme
2) Burulmaya karşı kılavuz pimi
3) Kapı kanadı
4) Çerçeve
5) Montaj somunu
6) Gövde
7) Montaj dirseği
8) Kılavuz pimi için (opsiyonlu)
9) Burulmaya karşı kesit (opsiyonlu)
10) Montaj kesiti

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1654 Düğmeli plastik yaylı kilitler, döndürülebilir

260 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde rengi	A	B	B1	B2	B3	B4	B5	D	D1	D2	H	H1	H2	H3	H4	H5	H6	H7	Fiyat
K1654.247400	siyah	28	40	26,5	12	40	5,2	16	M32x1,5	32	7	47	47	17	3,2	26	16	30,2	34	21,15 €
K1654.247401	krom kaplama	28	40	26,5	12	40	5,2	16	M32x1,5	32	7	47	47	17	3,2	26	16	30,2	34	31,85 €
K1654.247402	beyaz	28	40	26,5	12	40	5,2	16	M32x1,5	32	7	47	47	17	3,2	26	16	30,2	34	21,15 €
K1654.247403	bej	28	40	26,5	12	40	5,2	16	M32x1,5	32	7	47	47	17	3,2	26	16	30,2	34	21,15 €

Sipariş numarası	Ana gövde rengi	L	L1	L2	L3	L4	T	T1	N değerinde maks. işletme yükü	Sıcaklık aralığı °C	S=Kapı kalınlığı, mm hesabıyla	Fiyat
K1654.247400	siyah	39,87	34,42	7,2	15	18,5	13	3	310	-30 ila 60	1,2-19	21,15 €
K1654.247401	krom kaplama	39,87	34,42	7,2	15	18,5	13	3	310	-30 ila 60	1,2-19	31,85 €
K1654.247402	beyaz	39,87	34,42	7,2	15	18,5	13	3	310	-30 ila 60	1,2-19	21,15 €
K1654.247403	bej	39,87	34,42	7,2	15	18,5	13	3	310	-30 ila 60	1,2-19	21,15 €
