K1446Oturma elemanları çelik veya paslanmaz çelik |
geri |
|
|

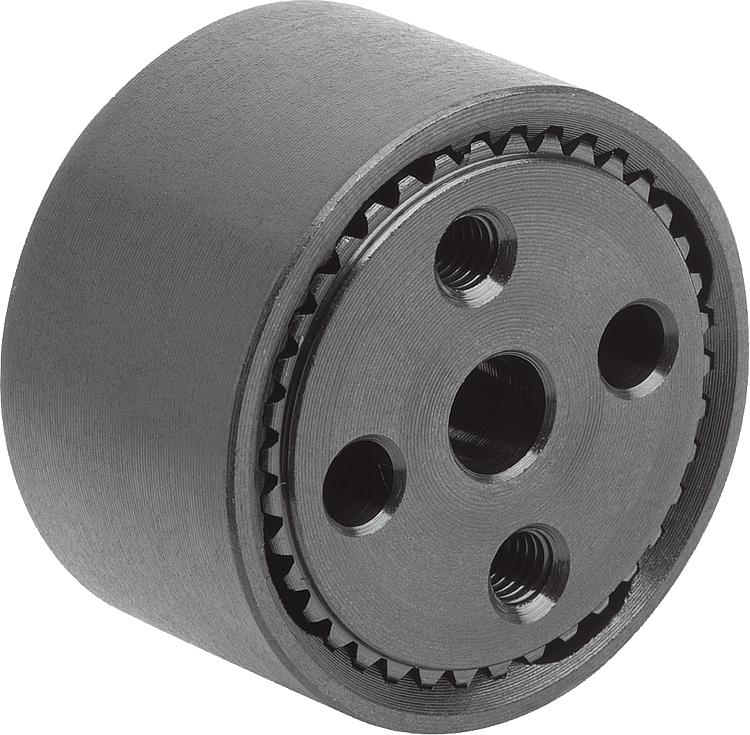

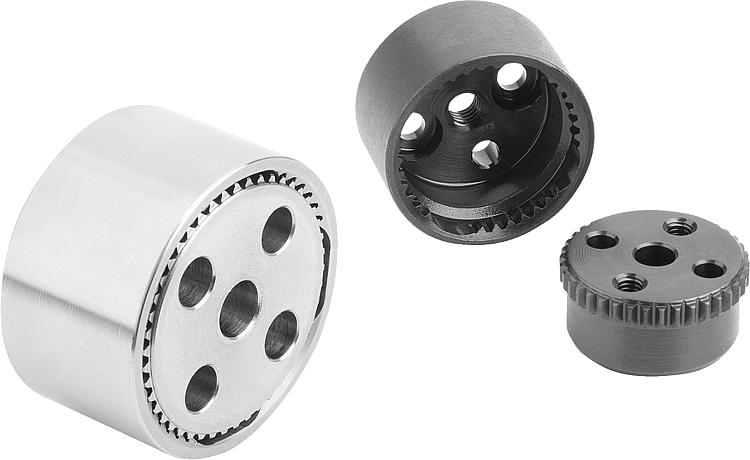

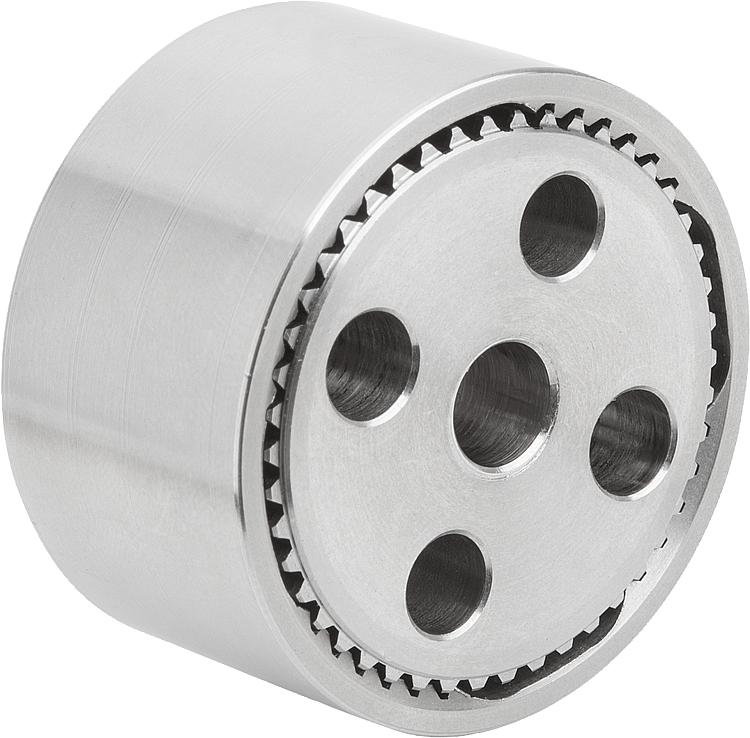

AçıklamaÜrün açıklaması:Oturma elemanları, iki parçayı istenen açı pozisyonlarında form kilitli birbirine bağlamak için kullanılır. İçten dişli oturma elemanları (Form A-D) dıştan dişli oturma elemanları (Form E-H) ile, uygulama durumuna ve montaj imkanına göre, istendiği gibi birbiriyle kombine edilebilir. Baskı yayı yeni bir açı pozisyonuna hızlı geçişi desteklemektedir. Malzeme:Oturma elemanı çelik 1.0718 veya paslanmaz çelik 1.4305.
Yay paslanmaz çelik 1.4310.
Silindir başlı cıvatalar çelik veya paslanmaz çelik A 2. Model:Oturma elemanı çelik, karartılmış veya paslanmaz çelik yalın.
Yay yalın.
Silindir başlı cıvatalar çelik sağlamlık sınıfı 8.8, karartılmış veya paslanmaz çelik A2-70, yalın.Sipariş bilgisi:Form A ve B içten dişli oturma elemanlarında M3x8 veya M5x10 içten altıgenli 2'şer silindir başlı cıvata teslimat kapsamına dahildir.
Dıştan dişli oturma elemanlarında (Form E-H) birer paslanmaz çelik baskı yayı teslimat kapsamına dahildir. Bilgi:Form A veya B oturma elemanlarını sabitleme için, DIN 7984 uyarınca içten altıgenli, kısa başlı silindir başlı cıvatalar kullanın.Fonksiyonlar:Oturma elemanları sadece parçaların rotatif ayarı için kullanılır. Sabitleme imkanları uygulama ilişkili derlenebilir.Aksesuar:Silindir başlı cıvatalar DIN 912/DIN EN ISO 4762

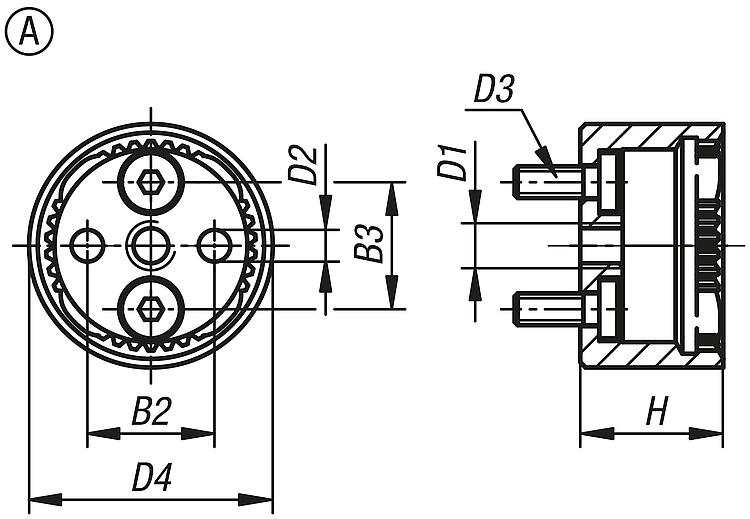

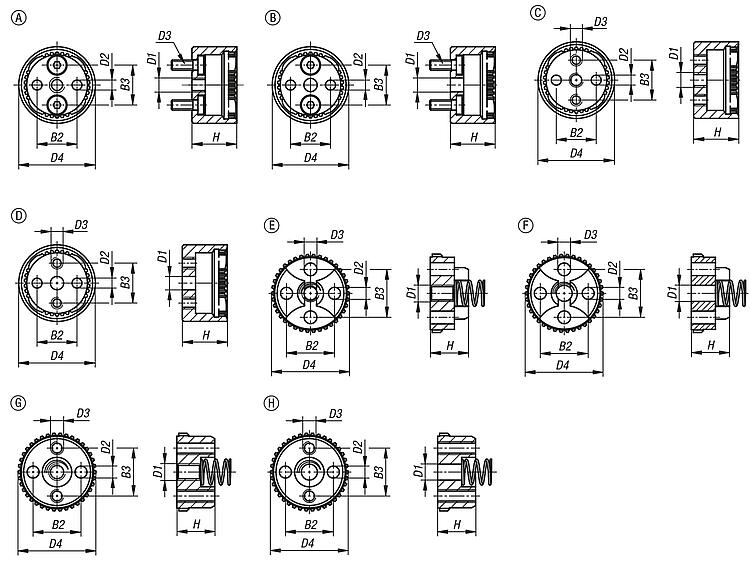

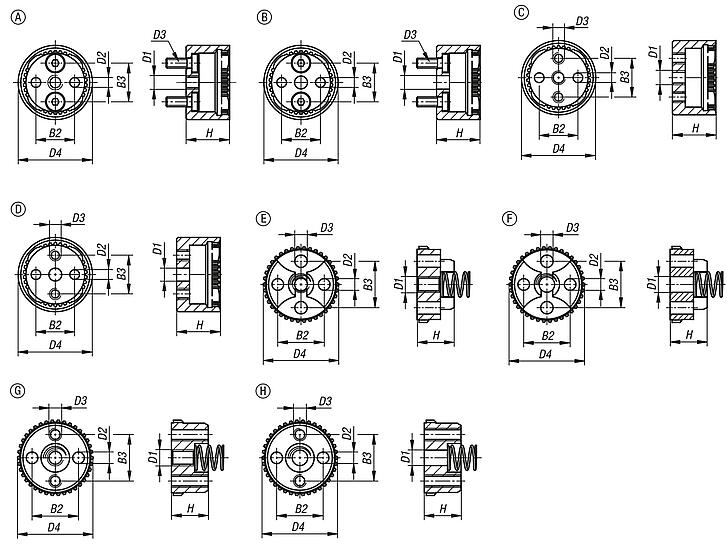

Silindir başlı cıvata DIN 6912Çizim bilgisi:Form A: İçten dişli, merkezi dişli deliği, alçak başlı silindir başlı cıvatalar için 2 gömme delik, 2 geçme delik
Form B: İçten dişli, merkezi geçiş deliği, alçak başlı silindir başlı cıvatalar için 2 gömme delik, 2 geçme delik

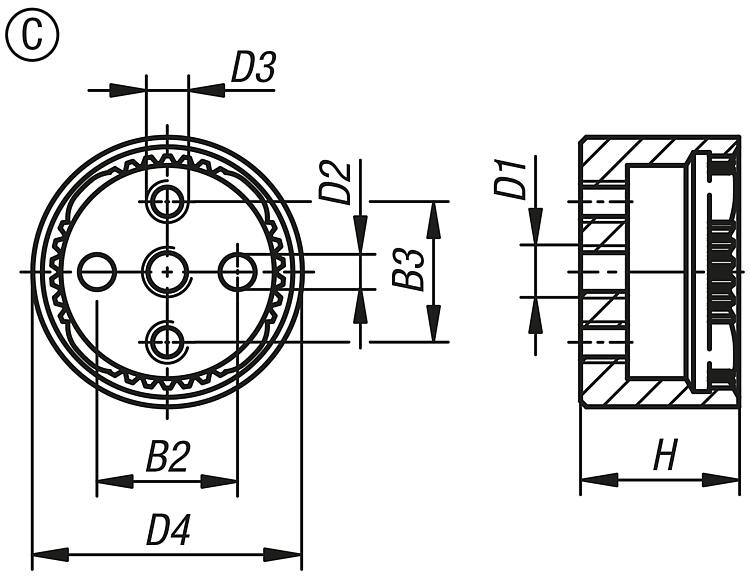

Form C: İçten dişli, merkezi dişli deliği, sabitleme için 2 dişli deliği, 2 geçme delik

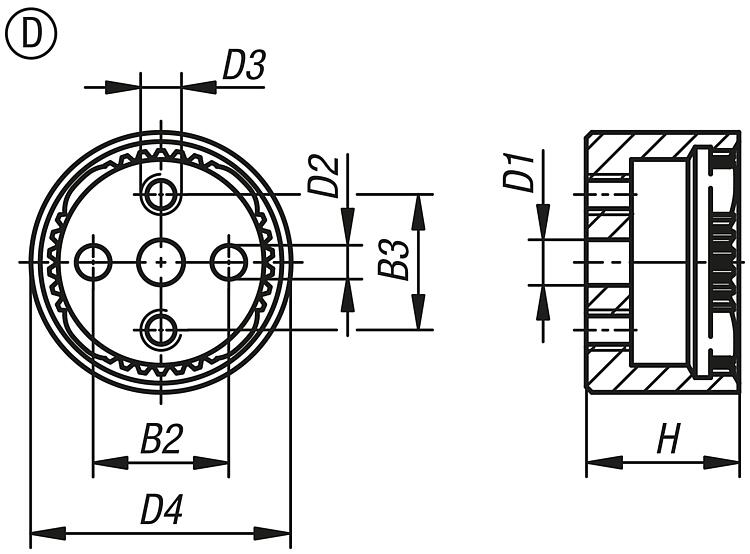

Form D: İçten dişli, merkezi geçiş deliği, sabitleme için 2 dişli deliği, 2 geçme delik

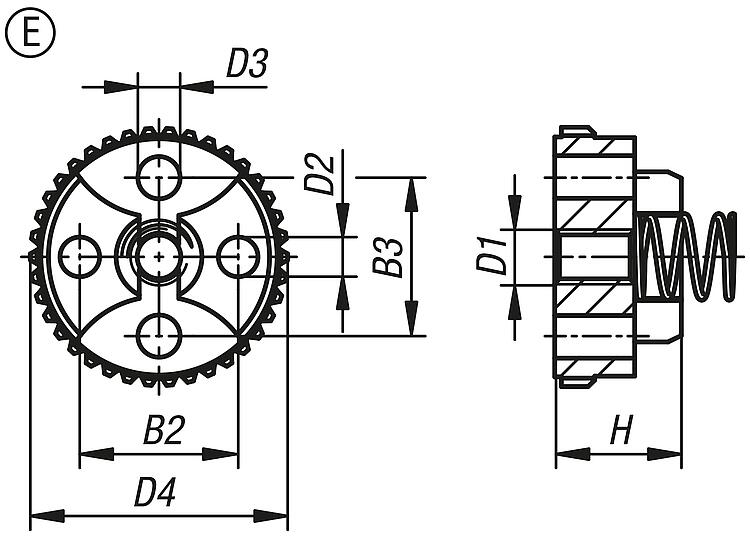

Form E: Dıştan dişli, merkezi dişli deliği, silindir başlı cıvatalar için 2 gömme delik, 2 geçme delik

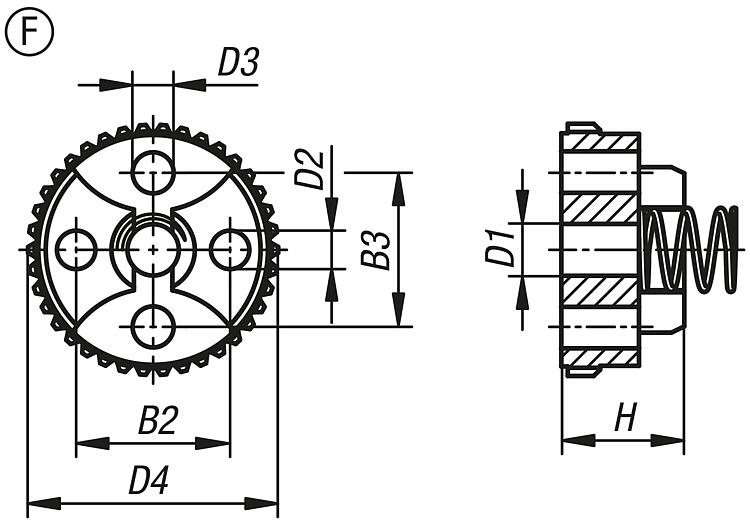

Form F: Dıştan dişli, merkezi geçiş deliği, silindir başlı cıvatalar için 2 gömme delik, 2 geçme delik

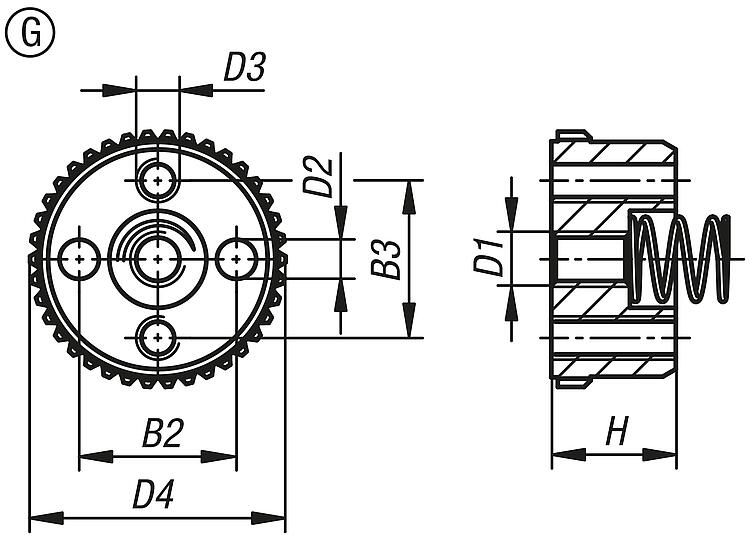

Form G: Dıştan dişli, merkezi dişli deliği, 2 dişli deliği, 2 geçme delik

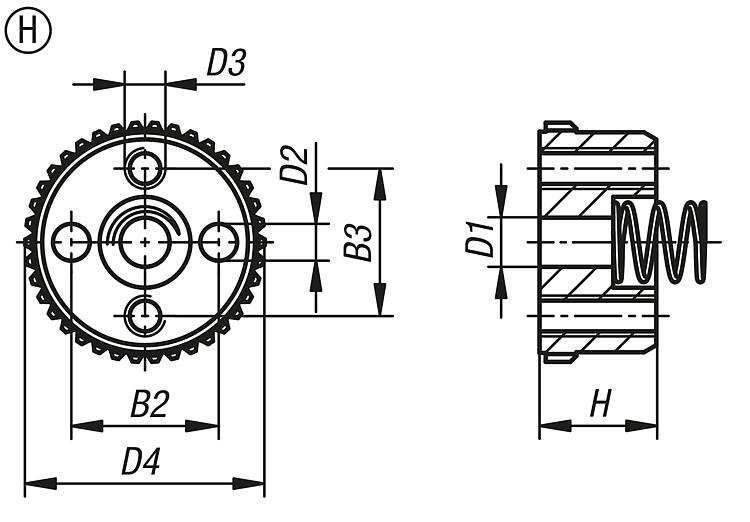

Form H: Dıştan dişli, merkezi geçiş deliği, 2 dişli deliği, 2 geçme delik

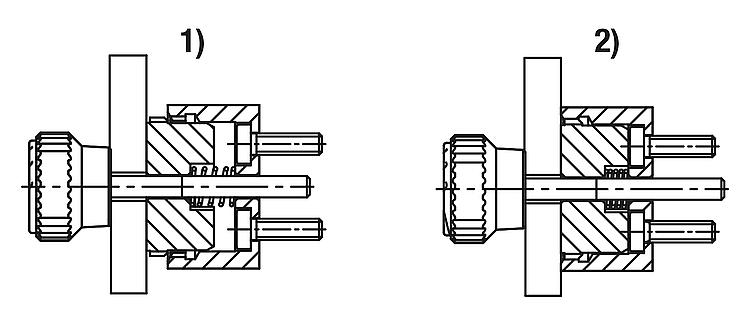

1) çıkartılmış
2) geçirilmiş İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |
|
| Sipariş numarası | Form | Ana gövde
malzemesi | B2 | B3 | Delik Ø
D1
| D2 | D3=
Silindir başlı cıvata
DIN 7984 | D4 | H
| Diş
sayısı
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1446.22338 | B | çelik | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 13,5 | 38 |  | | 10,31 € | | | K1446.23346 | B | çelik | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 19,5 | 46 | | | 12,29 € | | | K1446.122338 | B | paslanmaz çelik | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 13,5 | 38 | | | 13,69 € | | | K1446.123346 | B | paslanmaz çelik | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 19,5 | 46 | | | 16,13 € | |
|
|
| Sipariş numarası | Form | Ana gövde
malzemesi | B2 | B3 | Delik Ø
D1
| D2 | D3 | D4 | H
| Diş
sayısı
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1446.42338 | D | çelik | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 13,5 | 38 | | | 10,60 € | | | K1446.43346 | D | çelik | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 19,5 | 46 | | | 12,66 € | | | K1446.142338 | D | paslanmaz çelik | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 13,5 | 38 | | | 14,06 € | | | K1446.143346 | D | paslanmaz çelik | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 19,5 | 46 | | | 16,58 € | |
|
| Sipariş numarası | Form | Ana gövde
malzemesi | B2 | B3 | D1 | D2 | D3 | D4 | H
| Diş
sayısı
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1446.52338 | E | çelik | 12 | 12 | M4 | 3H8 | 3,2 | 23 | 9,5 | 38 | | | 10,31 € | | | K1446.53346 | E | çelik | 18 | 18 | M6 | 5H8 | 5,3 | 33 | 13 | 46 | | | 12,29 € | | | K1446.152338 | E | paslanmaz çelik | 12 | 12 | M4 | 3H8 | 3,2 | 23 | 9,5 | 38 | | | 13,69 € | | | K1446.153346 | E | paslanmaz çelik | 18 | 18 | M6 | 5H8 | 5,3 | 33 | 13 | 46 | | | 16,13 € | |
|
| Sipariş numarası | Form | Ana gövde
malzemesi | B2 | B3 | Delik Ø
D1
| D2 | D3 | D4 | H
| Diş
sayısı
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1446.62338 | F | çelik | 12 | 12 | 4,2 | 3H8 | 3,2 | 23 | 9,5 | 38 | | | 10,31 € | | | K1446.63346 | F | çelik | 18 | 18 | 6,2 | 5H8 | 5,3 | 33 | 13 | 46 | | | 12,29 € | | | K1446.162338 | F | paslanmaz çelik | 12 | 12 | 4,2 | 3H8 | 3,2 | 23 | 9,5 | 38 | | | 13,69 € | | | K1446.163346 | F | paslanmaz çelik | 18 | 18 | 6,2 | 5H8 | 5,3 | 33 | 13 | 46 | | | 16,13 € | |
|
|
| Sipariş numarası | Form | Ana gövde
malzemesi | B2 | B3 | Delik Ø
D1
| D2 | D3 | D4 | H
| Diş
sayısı
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1446.82338 | H | çelik | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 9,5 | 38 | | | 10,31 € | | | K1446.83346 | H | çelik | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 13 | 46 | | | 12,29 € | | | K1446.182338 | H | paslanmaz çelik | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 9,5 | 38 | | | 13,69 € | | | K1446.183346 | H | paslanmaz çelik | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 13 | 46 | | | 16,13 € | |
|
