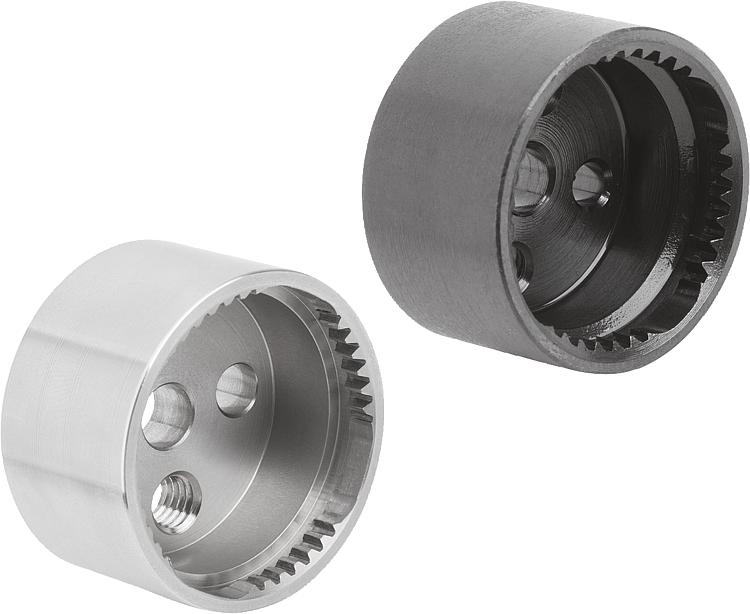

K1446_DOturma elemanları, Form D içten dişli ile |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaÜrün açıklaması:Oturma elemanları, iki parçayı istenen açı pozisyonlarında form kilitli birbirine bağlamak için kullanılır. İçten dişli oturma elemanları (Form A-D) dıştan dişli oturma elemanları (Form E-H) ile, uygulama durumuna ve montaj imkanına göre, istendiği gibi birbiriyle kombine edilebilir. Baskı yayı yeni bir açı pozisyonuna hızlı geçişi desteklemektedir. Malzeme:Oturma elemanı çelik veya paslanmaz çelik 1.4305.
Yay paslanmaz çelik 1.4310.
Silindir başlı cıvatalar çelik veya paslanmaz çelik A 2. Model:Oturma elemanı çelik, karartılmış veya paslanmaz çelik yalın.
Yay yalın.
Silindir başlı cıvatalar çelik sağlamlık sınıfı 8.8, karartılmış veya paslanmaz çelik A2-70, yalın.Sipariş bilgisi:Form A ve B içten dişli oturma elemanlarında M3x8 veya M5x10 içten altıgenli 2'şer silindir başlı cıvata teslimat kapsamına dahildir.
Dıştan dişli oturma elemanlarında (Form E-H) birer paslanmaz çelik baskı yayı teslimat kapsamına dahildir. Bilgi:Form A veya B oturma elemanlarını sabitleme için, DIN 7984 uyarınca içten altıgenli, kısa başlı silindir başlı cıvatalar kullanın.Fonksiyonlar:Oturma elemanları sadece parçaların rotatif ayarı için kullanılır. Sabitleme imkanları uygulama ilişkili derlenebilir.Çizim bilgisi:1) çıkartılmış
2) geçirtilmiş İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
| Sipariş numarası | Form | Ana gövde
malzemesi | B2 | B3 | Delik Ø
D1
| D2 | D3 | D4 | H
| Diş
sayısı
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1446.42338 | D | çelik | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 13,5 | 38 |  | | 10,60 € | | | K1446.43346 | D | çelik | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 19,5 | 46 | | | 12,66 € | | | K1446.142338 | D | paslanmaz çelik | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 13,5 | 38 | | | 14,06 € | | | K1446.143346 | D | paslanmaz çelik | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 19,5 | 46 | | | 16,58 € | |
