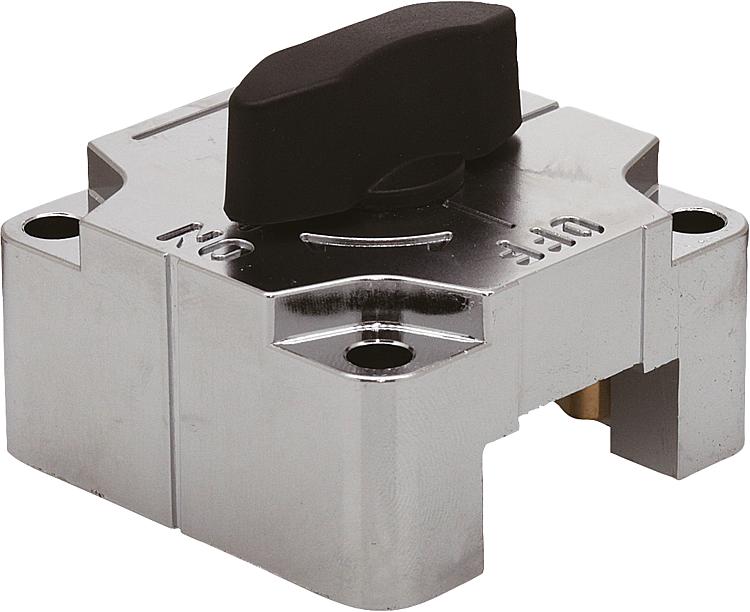

K1072_ASürgülü bağlama elemanı, dört köşe için, siyah döner düğme |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Gövde: Çinko basınçlı döküm.
Döner düğme: Termoplastik PA (poliamid).
Gerdirme pimleri ve kama: Paslanmaz çelik.
Yapray yay: Bronz, fosfat kaplama.Model:Gövde: Krom kaplama.
Döner düğme: Siyah, cam küre takviyeli.
Gerdirme pimleri ve kama: Kaplamasız.Bilgi:Döner düğme kullanılarak sürgülü bağlama elemanının alt tarafına takılı olarak gerdirme pimleri, yaylar üzerinden çekilir ve aşağıya doğru bastırılır. İki gerdirme pimi, yüzeye doğru bastırır ve sürgülü bağlama elemanını sıkıştırır.Aksesuar:Altlık plakaları K1073.
Ölçme çubukları: Paslanmaz çelik K0759.Çalışma prensibi:Sürgülü bağlama elemanları 2 farklı işletim türünde kullanılabilir.
İşletim türü 1:
Sürgülü bağlama elemanları kaydırılabilir.
Sürgülü bağlama elemanı, altlık plakasına (K1073) bir montaj elemanına vidalanmış olduğunda, sabit bir dört köşe üzerinde kaydırılabilir.
İşletim türü 2:
Sürgülü bağlama elemanları sabittir. Sürgülü bağlama elemanı, doğrudan bir plaka üzerine vidalanmış (sabitlenmiş) olduğunda, dört köşe kaydırılabilir.Çizim bilgisi:1) Yaprak yay
2) Skalalar için okuma çizgisi İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
| Sipariş numarası | Renk | L | D | D1 | H | H1 | H2 | H3 | H4 | H5 | P | W | S | Tutma kuvveti
N | Sıcaklığa
karşı dayanıklılık
maks. | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1072.12121 | siyah | 40 | 28 | 4,5 | 36 | 22 | 18,5 | 12 | - | 6 | 32 | 12 | - | 500 | 90 °C |  | | 48,30 € | | | K1072.16161 | siyah | 40 | 28 | 4,5 | 40 | 26 | 22,5 | 16 | - | 8 | 32 | 16 | - | 500 | 90 °C | | | 48,30 € | | | K1072.2591 | siyah | 50 | 35 | 5,5 | 37 | 23 | 18,5 | 9 | 1 | 4,5 | 40 | 25 | 16 | 800 | 90 °C | | | 51,96 € | | | K1072.25121 | siyah | 50 | 35 | 5,5 | 40 | 26 | 21,5 | 12 | 1 | 6 | 40 | 25 | 16 | 800 | 90 °C | | | 51,96 € | | | K1072.32121 | siyah | 50 | 35 | 5,5 | 40 | 26 | 21,5 | 12 | 1 | 6 | 40 | 32 | 16 | 800 | 90 °C | | | 51,96 € | | | K1072.32161 | siyah | 50 | 35 | 5,5 | 44 | 30 | 25,5 | 16 | 1 | 8 | 40 | 32 | 16 | 800 | 90 °C | | | 51,96 € | |
