K1626

İçten dişli ve bağlama kuvveti güçlendiricili çinko basınçlı...

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Sustalı kollar, gerdirme kolları, eksantrik kamlı kenetleme kolları
    - Sustalı kollar

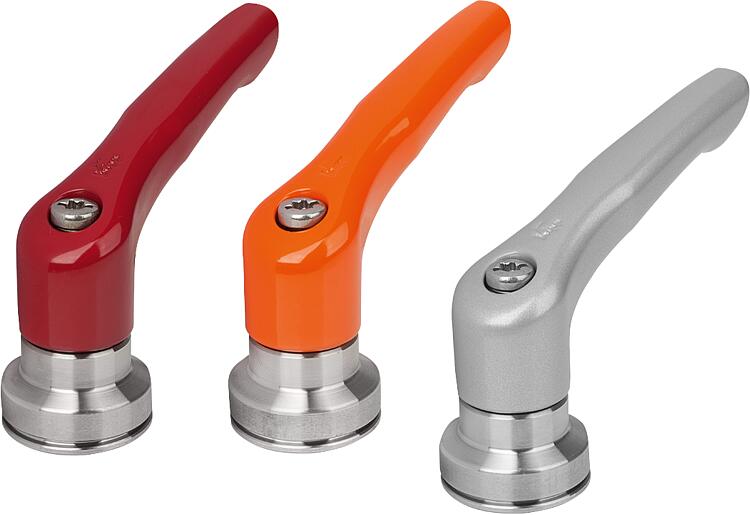

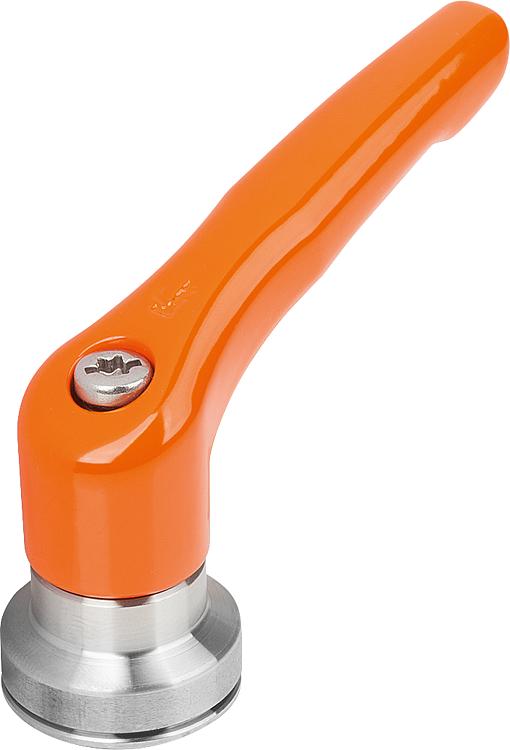

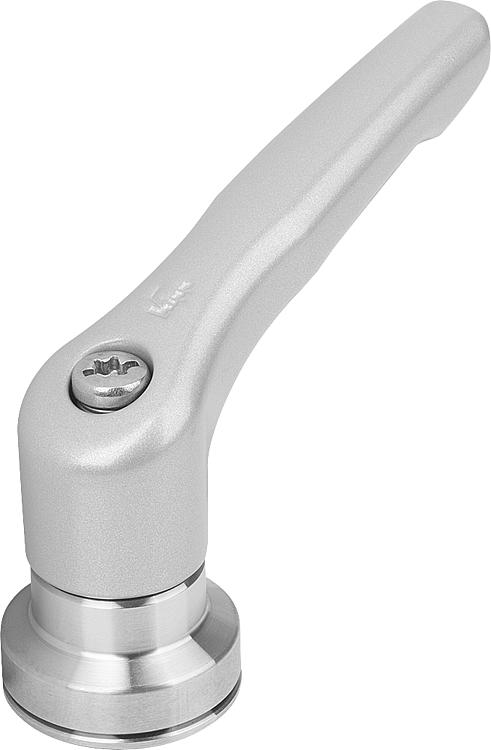

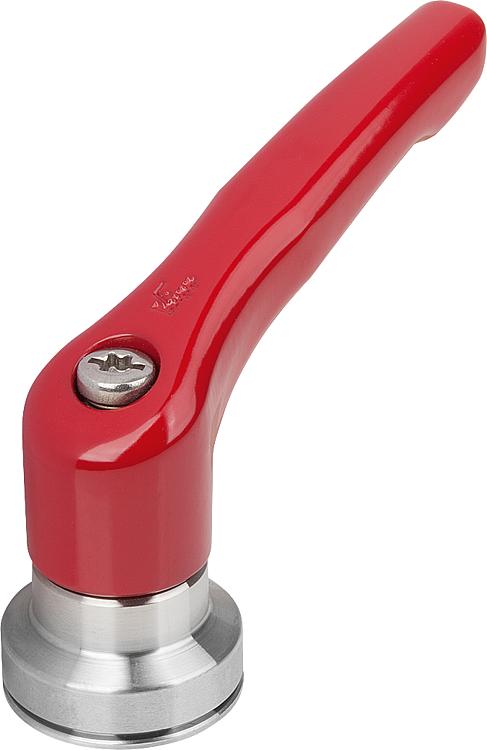

      - İçten dişli ve bağlama kuvveti güçlendiricili çinko basınçlı döküm sustalı kollar, paslanmaz çelik dişli eleman

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaÜrün açıklaması:Entegre bağlama kuvveti güçlendiricisi olan sustalı kollarda tutma gücü, standart sustalı kollara göre %75 arttırılabilir.

Bunun dışında bu ürün, düşük efor ile benzer tutma güçlerini elde etmek için kısıtlı el gücüne sahip kişiler için de kullanılabilir (örn. rehabilitasyon alanında). Gergin sustalı kolları çözmek için de daha az el gücü gereklidir.

Tutma gücü artışı monte edilen eksenel iğneli rulman ile elde edilmektedir. Bu iğneli rulman, gerdirme sırasında sabit dayanma yüzeyinde çok düşük yüzey sürtünmesine neden olmaktadır. Sertleştirilmiş dayanak pulları yüksek tutma güçleri için tasarlanmıştır ve rulman yüksek yük katsayısı ile uzun bir kullanım ömrü garanti etmektedir.

Büyük, sabit dayanma yüzeyi aracılığıyla gergin parça sürekli korunur. Bir rondela bu şekilde artık gerekli değildir.Malzeme:

Tutamak kolu: çinko basınçlı döküm, DIN EN 12844.
Çelik parçalar: paslanmaz çelik 1.4305.

Model:Tutma kolları, plastik kaplama veya yüksek parlak krom kaplama.
Çelik parçalar yalın.

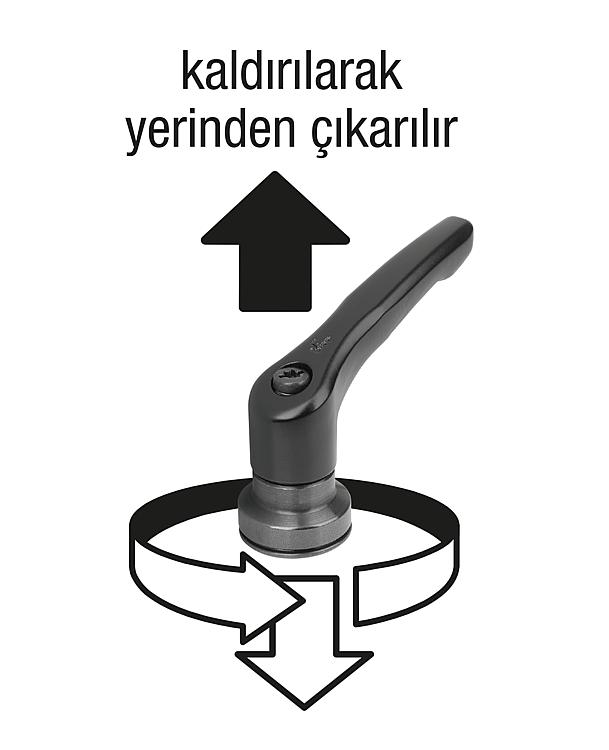

Eksenel iğneli rulman, sertleştirilmiş ve taşlanmış dayanak pulları ile.Kumanda şekli:Tutma kolu devreye alınmamış durumda dişli çember aracılığıyla dişli elemana oturtulmuştur. Tutma kolu kaldırılarak pozisyonu değiştirilebilir ve yay gücü ile tekrar dişli çemberine oturtulabilir.Kullanım:Makine, cihaz ve tesis yapımı, rehabilitasyon alanı.Montaj:Vidalama derinliği en az 2 x dişli çapı olmalıdır ve dişli montaj sırasında hafifçe yağlanmalıdır.Avantajlar:Aynı sıkma torkunda tutma güçlerinin belirgin artması.
Yüksek kaliteli eksenel iğneli rulman, yüksek yük katsayısı ve uzun kullanım ömrü ile.
Sabit dayanma yüzeyi parçayı korur.Talep üzerine:Başka renkler.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1626 İçten dişli ve bağlama kuvveti güçlendiricili çinko basınçlı döküm sustalı kollar, paslanmaz çelik dişli eleman

283 kB

Çizimler (toplu genel bakış)

İç dişli ve bağlama kuvveti güçlendiricili çinko sustalı kol, saten kaplama, paslanmaz çelik dişli eleman

daha fazla bilgi

Çizimler

İç dişli ve bağlama kuvveti güçlendiricili çinko sustalı kol, saten kaplama, paslanmaz çelik dişli eleman

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde rengi	Yüzey Ana gövde	Boyut	X	D2	H	H2	H3	H4	A	A1	B	T	T1	Fiyat
K1626.2081	siyah RAL 9005	ipeksi mat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	24,75 €
K1626.3101	siyah RAL 9005	ipeksi mat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	26,43 €
K1626.4101	siyah RAL 9005	ipeksi mat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	28,82 €
K1626.5121	siyah RAL 9005	ipeksi mat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	31,67 €

İç dişli ve bağlama kuvveti güçlendiricili çinko sustalı kol, dokulu mat kaplama, paslanmaz çelik dişli eleman

daha fazla bilgi

Çizimler

İç dişli ve bağlama kuvveti güçlendiricili çinko sustalı kol, dokulu mat kaplama, paslanmaz çelik dişli eleman

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde rengi	Yüzey Ana gövde	Boyut	X	D2	H	H2	H3	H4	A	A1	B	T	T1	Fiyat

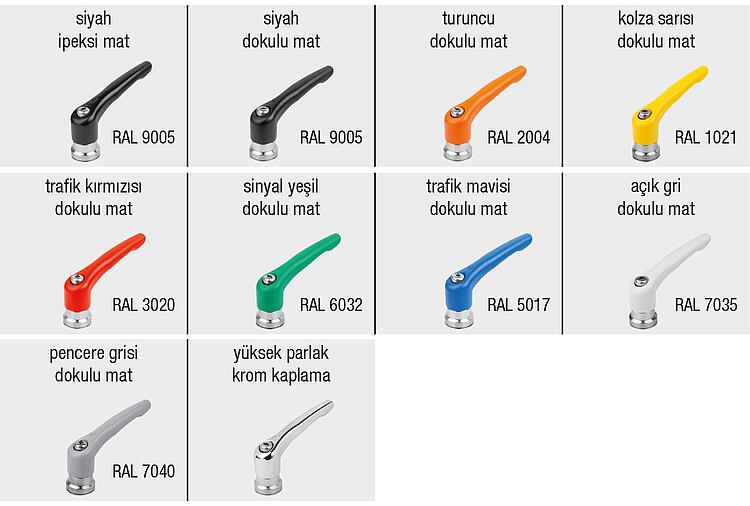

K1626.208181	siyah RAL 9005	dokulu mat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	24,75 €
K1626.208182	sade turunç RAL 2004	dokulu mat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	24,75 €
K1626.208183	kolza sarı RAL 1021	dokulu mat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	24,75 €
K1626.208184	trafik kırmızı RAL 3020	dokulu mat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	24,75 €
K1626.208185	sinyal yeşil RAL 6032	dokulu mat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	24,75 €
K1626.208186	trafik mavi RAL 5017	dokulu mat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	24,75 €
K1626.208187	açık gri RAL 7035	dokulu mat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	24,75 €
K1626.208188	pencere grisi RAL 7040	dokulu mat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	24,75 €
K1626.310181	siyah RAL 9005	dokulu mat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	26,43 €
K1626.310182	sade turunç RAL 2004	dokulu mat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	26,43 €
K1626.310183	kolza sarı RAL 1021	dokulu mat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	26,43 €
K1626.310184	trafik kırmızı RAL 3020	dokulu mat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	26,43 €
K1626.310185	sinyal yeşil RAL 6032	dokulu mat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	26,43 €
K1626.310186	trafik mavi RAL 5017	dokulu mat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	26,43 €
K1626.310187	açık gri RAL 7035	dokulu mat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	26,43 €
K1626.310188	pencere grisi RAL 7040	dokulu mat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	26,43 €
K1626.410181	siyah RAL 9005	dokulu mat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	28,82 €
K1626.410182	sade turunç RAL 2004	dokulu mat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	28,82 €
K1626.410183	kolza sarı RAL 1021	dokulu mat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	28,82 €
K1626.410184	trafik kırmızı RAL 3020	dokulu mat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	28,82 €
K1626.410185	sinyal yeşil RAL 6032	dokulu mat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	28,82 €
K1626.410186	trafik mavi RAL 5017	dokulu mat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	28,82 €
K1626.410187	açık gri RAL 7035	dokulu mat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	28,82 €
K1626.410188	pencere grisi RAL 7040	dokulu mat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	28,82 €
K1626.512181	siyah RAL 9005	dokulu mat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	31,67 €
K1626.512182	sade turunç RAL 2004	dokulu mat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	31,67 €
K1626.512183	kolza sarı RAL 1021	dokulu mat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	31,67 €
K1626.512184	trafik kırmızı RAL 3020	dokulu mat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	31,67 €
K1626.512185	sinyal yeşil RAL 6032	dokulu mat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	31,67 €
K1626.512186	trafik mavi RAL 5017	dokulu mat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	31,67 €
K1626.512187	açık gri RAL 7035	dokulu mat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	31,67 €
K1626.512188	pencere grisi RAL 7040	dokulu mat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	31,67 €

İç dişli ve bağlama kuvveti güçlendiricili çinko sustalı kol, parlak krom kaplama, paslanmaz çelik dişli eleman

daha fazla bilgi

Çizimler

İç dişli ve bağlama kuvveti güçlendiricili çinko sustalı kol, parlak krom kaplama, paslanmaz çelik dişli eleman

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde rengi	Yüzey Ana gövde	Boyut	X	D2	H	H2	H3	H4	A	A1	B	T	T1	Fiyat
K1626.2086	gümüş	yüksek parlak krom kaplama	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	24,75 €
K1626.3106	gümüş	yüksek parlak krom kaplama	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	26,43 €
K1626.4106	gümüş	yüksek parlak krom kaplama	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	28,82 €
K1626.5126	gümüş	yüksek parlak krom kaplama	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	31,67 €
