Ayarlanamaz plastik sustalı kollar, mavi pasifleştirilmiş çelik...

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Sustalı kollar, gerdirme kolları, eksantrik kamlı kenetleme kolları
    - Sustalı kollar
      - Ayarlanamaz plastik sustalı kollar, mavi pasifleştirilmiş çelik dişli eleman

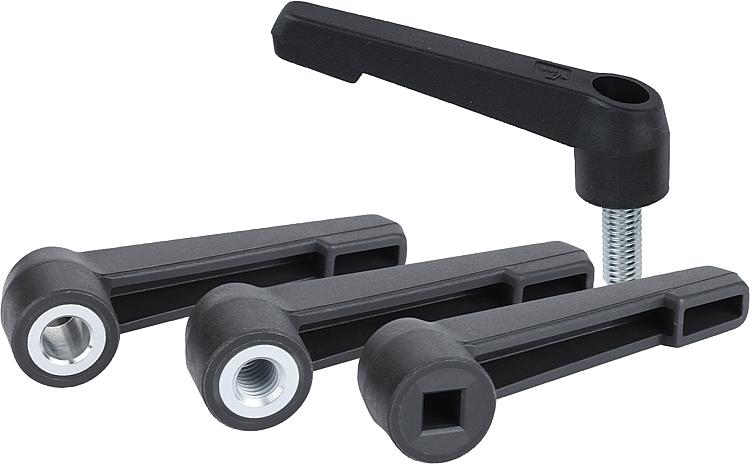

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Tutamak kolu: cam elyaf takviyeli plastik.
Çelik parçalar: mukavemet sınfı 5.8.Model:Tutamak kolu: siyah gri, çelik parçalar: mavi pasifleştirilmiş.Bilgi:Ayarlanamayan sıkıştırma kolları, basit sıkıştırma işleri için kullanılabilir. Burada normalde kolun 360° döndürülebilmesi için yeterince sıkıştırma alanı mevcut olmalıdır.Talep üzerine:Özel modeller.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0175 Ayarlanamaz plastik sustalı kollar, mavi pasifleştirilmiş çelik dişli eleman

151 kB

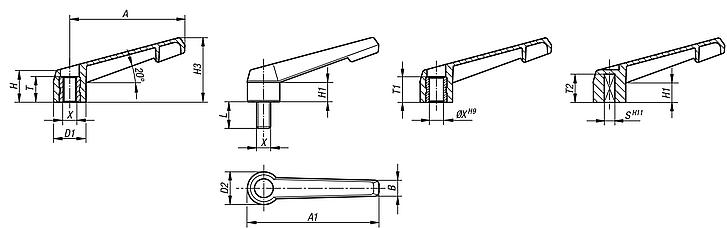

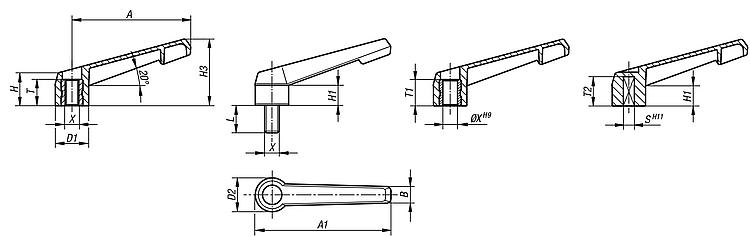

Çizimler (toplu genel bakış)

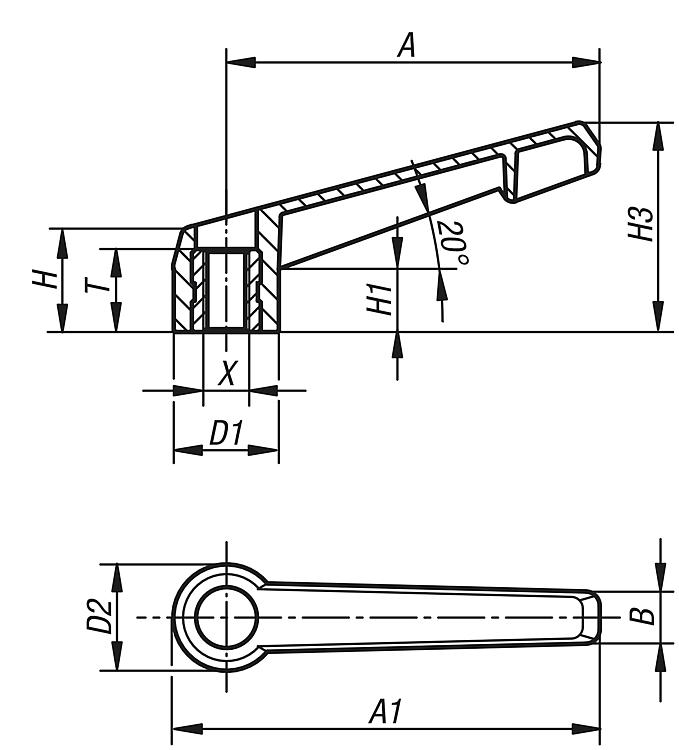

Sustalı kollar, ayarlanamaz, içten dişli

daha fazla bilgi

Çizimler

Sustalı kollar, ayarlanamaz, içten dişli

Ürün seçimi/filtresi

Sipariş numarası	Dişli türü	Boyut	X	T	D1	D2	H	H1	H3	A	A1	B	Fiyat
K0175.104000	içten dişli	1	M4	10	13,8	14	17	11	27	40	47	8	2,10 €
K0175.105000	içten dişli	1	M5	10	13,8	14	17	11	27	40	47	8	2,10 €
K0175.106000	içten dişli	1	M6	10	13,8	14	17	11	27	40	47	8	2,10 €
K0175.208000	içten dişli	2	M8	14	18,3	18,5	18	11	36,5	65	75	9	2,38 €
K0175.310000	içten dişli	3	M10	14	21,8	22	22	14	45	80	91	11	3,08 €
K0175.412000	içten dişli	4	M12	18	25,8	26	26	17	54	95	108	13	4,29 €
K0175.516000	içten dişli	5	M16	18	30,8	31	31	21	63	110	126	16	5,80 €

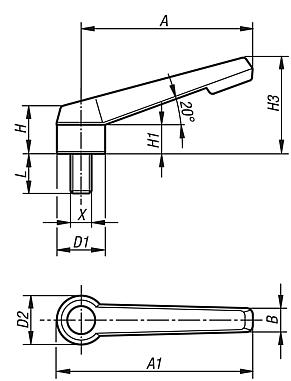

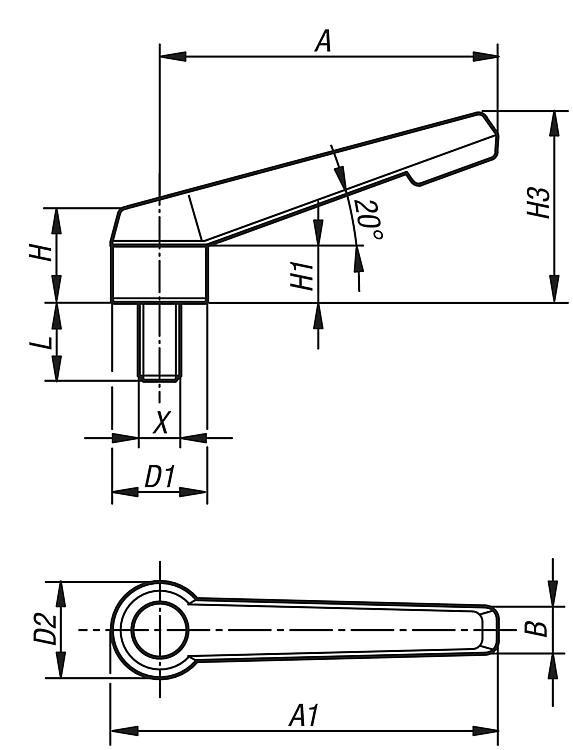

Dıştan dişli ayarlanamaz plastik sustalı kollar, mavi pasifleştirilmiş çelik dişli eleman

daha fazla bilgi

Çizimler

Dıştan dişli ayarlanamaz plastik sustalı kollar, mavi pasifleştirilmiş çelik dişli eleman

Ürün seçimi/filtresi

Sipariş numarası	Dişli türü	Boyut	X	D1	D2	H	H1	H3	A	A1	B	L	Fiyat
K0175.105X20	dıştan dişli	1	M5	13,8	14	17	11	27	40	47	8	20	2,48 €
K0175.106X20	dıştan dişli	1	M6	13,8	14	17	11	27	40	47	8	20	2,48 €
K0175.208X15	dıştan dişli	2	M8	18,3	18,5	18	11	36,5	65	75	9	15	2,86 €
K0175.208X20	dıştan dişli	2	M8	18,3	18,5	18	11	36,5	65	75	9	20	2,86 €
K0175.208X30	dıştan dişli	2	M8	18,3	18,5	18	11	36,5	65	75	9	30	2,86 €
K0175.310X30	dıştan dişli	3	M10	21,8	22	22	14	45	80	91	11	30	3,75 €
K0175.412X30	dıştan dişli	4	M12	25,8	26	26	17	54	95	108	13	30	4,96 €
K0175.516X40	dıştan dişli	5	M16	30,8	31	31	21	63	110	126	16	40	6,80 €

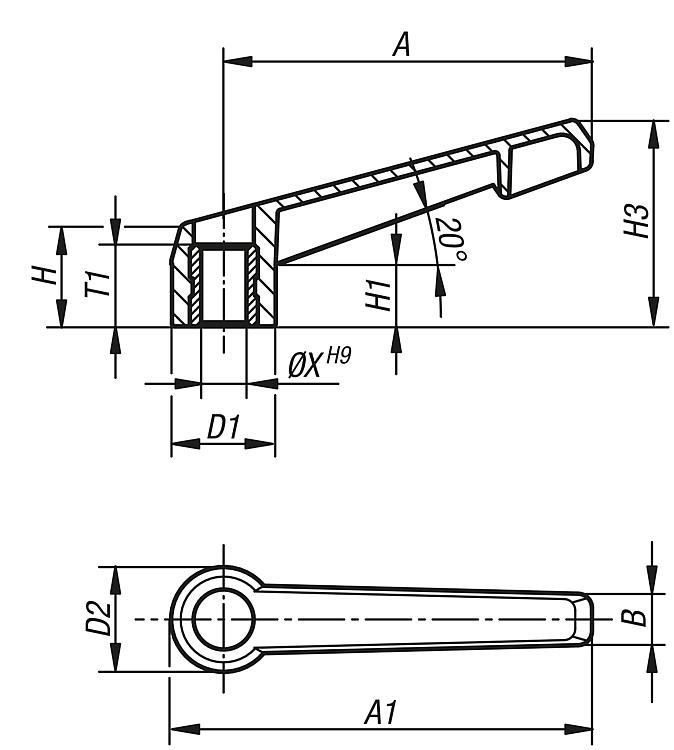

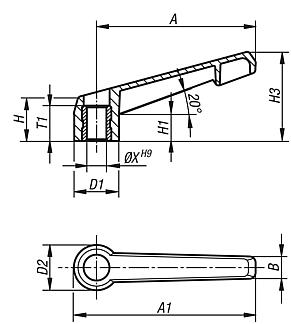

Geçme delikli ayarlanamaz plastik sustalı kollar, mavi pasifleştirilmiş çelik dişli eleman

daha fazla bilgi

Çizimler

Geçme delikli ayarlanamaz plastik sustalı kollar, mavi pasifleştirilmiş çelik dişli eleman

Ürün seçimi/filtresi

Sipariş numarası	Dişli türü	Boyut	X	T1	D1	D2	H	H1	H3	A	A1	B	Fiyat
K0175.106001	geçme delik	1	6H9	10	13,8	14	17	11	27	40	47	8	2,10 €
K0175.208001	geçme delik	2	8H9	14	18,3	18,5	18	11	36,5	65	75	9	2,38 €
K0175.310001	geçme delik	3	10H9	14	21,8	22	22	14	45	80	91	11	3,08 €
K0175.412001	geçme delik	4	12H9	18	25,8	26	26	17	54	95	108	13	4,29 €
K0175.516001	geçme delik	5	16H9	18	30,8	31	31	21	63	110	126	16	5,80 €

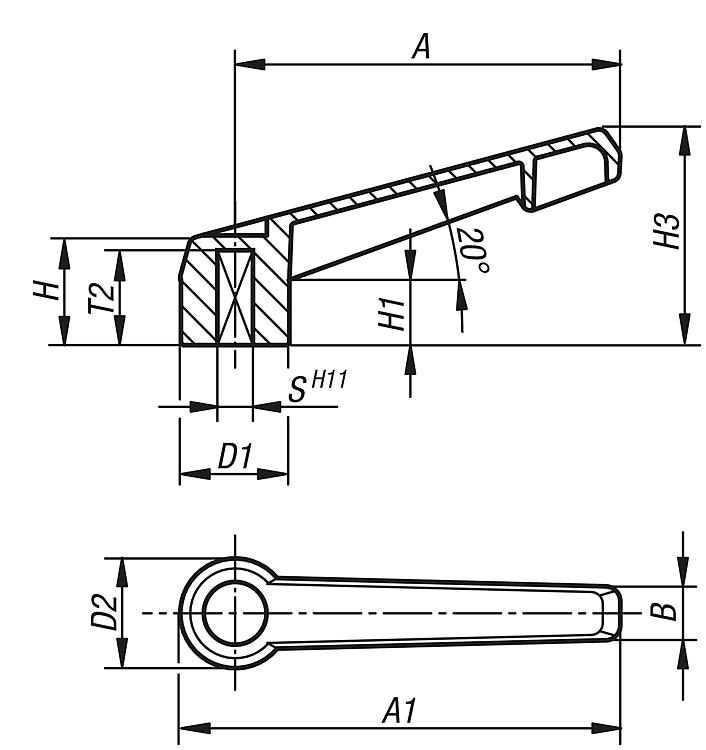

İçten dört köşe ayarlanamaz plastik sustalı kollar, mavi pasifleştirilmiş çelik dişli eleman

daha fazla bilgi

Çizimler

İçten dört köşe ayarlanamaz plastik sustalı kollar, mavi pasifleştirilmiş çelik dişli eleman

Ürün seçimi/filtresi

Sipariş numarası	Dişli türü	Boyut	S	T2	D1	D2	H	H1	H3	A	A1	B	Fiyat
K0175.105002	içten dört köşe	1	5	13	13,8	14	17	11	27	40	47	8	0,54 €
K0175.206002	içten dört köşe	2	6	16	18,3	18,5	18	11	36,5	65	75	9	0,74 €
K0175.308002	içten dört köşe	3	8	18	21,8	22	22	14	45	80	91	11	1,13 €
K0175.410002	içten dört köşe	4	10	20	25,8	26	26	17	54	95	108	13	1,97 €
K0175.512002	içten dört köşe	5	12	26	30,8	31	31	21	63	110	126	16	2,93 €
