Dıştan dişli ve bağlama kuvveti güçlendiricili plastik sustalı kollar, karartılmış çelik dişli eleman
K1597

Dıştan dişli ve bağlama kuvveti güçlendiricili plastik sustalı...

geri

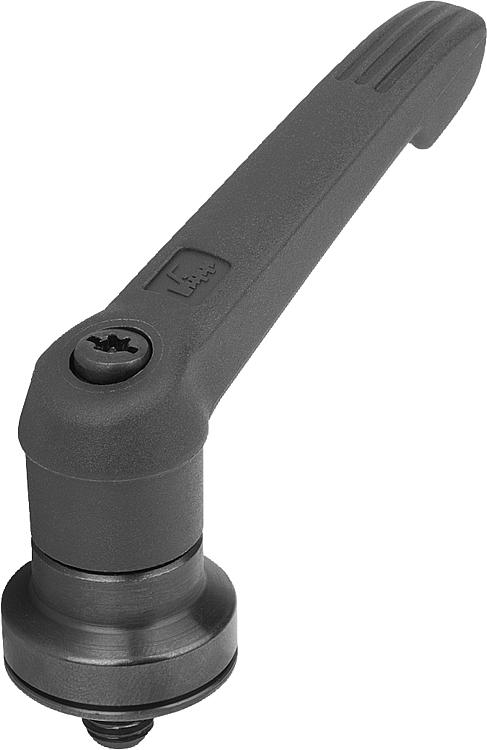

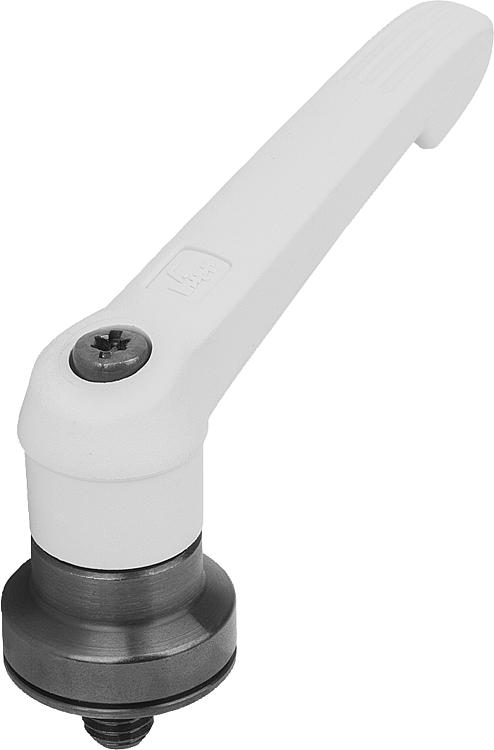

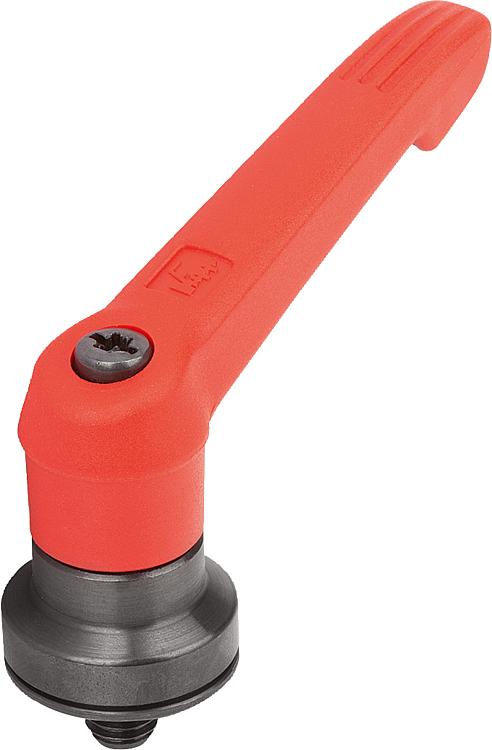

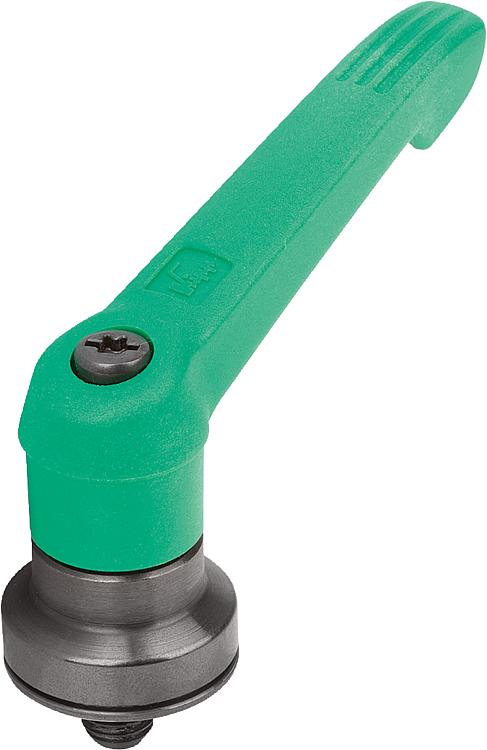

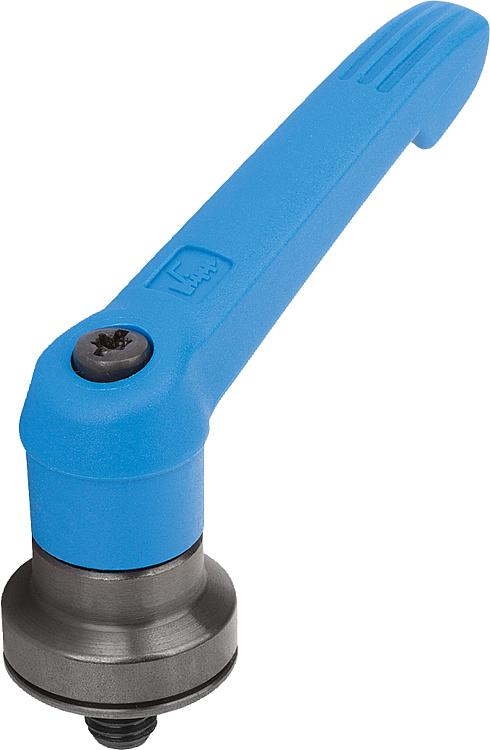

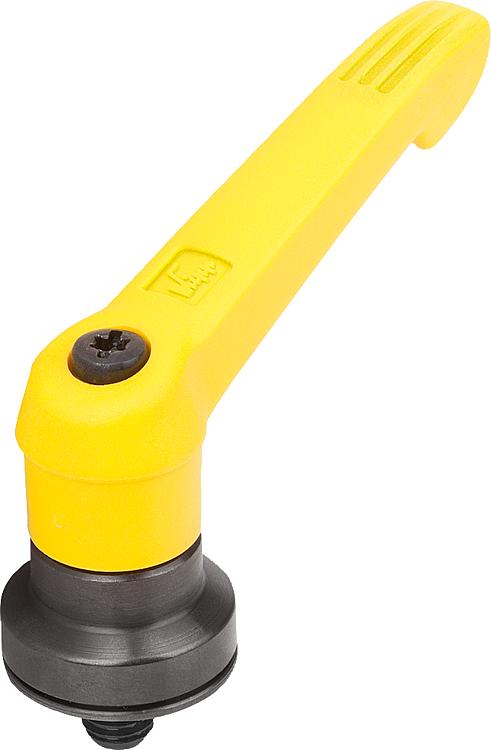

Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:Entegre bağlama kuvveti güçlendiricisi olan sustalı kollarda tutma gücü, standart sustalı kollara göre %75 arttırılabilir.

Bunun dışında bu ürün, düşük efor ile benzer tutma güçlerini elde etmek için kısıtlı el gücüne sahip kişiler için de kullanılabilir (örn. rehabilitasyon alanında). Gergin sustalı kolları çözmek için de daha az el gücü gereklidir.

Tutma gücü artışı monte edilen eksenel iğneli rulman ile elde edilmektedir. Bu iğneli rulman, gerdirme sırasında sabit dayanma yüzeyinde çok düşük yüzey sürtünmesine neden olmaktadır. Sertleştirilmiş dayanak pulları yüksek tutma güçleri için tasarlanmıştır ve rulman yüksek yük katsayısı ile uzun bir kullanım ömrü garanti etmektedir.

Büyük, sabit dayanma yüzeyi aracılığıyla gergin parça sürekli korunur. Bir rondela bu şekilde artık gerekli değildir.

Modüler yapısı nedeniyle çok sayıda özel model teslim edilebilir.
Malzeme:Tutamak kolu: cam elyaf takviyeli plastik, çinko basınçlı döküm dişli halka.
Çelik parçalar: mukavemet sınfı 5.8.
Model:Çelik parçalar karartılmış.
Eksenel iğneli rulman, sertleştirilmiş ve taşlanmış dayanak pulları ile.
Kumanda şekli:Tutma kolu, dişli çember aracılığıyla devreye alınmamış durumda dişli tertibatı elemanına oturtulmuştur, bu şekilde dişli sabitlenebilir veya çözülebilir. Tutma kolu kaldırılarak pozisyonu değiştirilebilir ve yay gücü ile tekrar dişli çemberine oturtulabilir.Kullanım:Makine, cihaz ve tesis yapımı, rehabilitasyon alanı.Montaj:Vidalama derinliği en az 2 x dişli çapı olmalıdır ve dişli montaj sırasında hafifçe yağlanmalıdır.Avantajlar:Aynı sıkma torkunda tutma güçlerinin belirgin artması.
Yüksek kaliteli eksenel iğneli rulman, yüksek yük katsayısı ve uzun kullanım ömrü ile.
Sabit dayanma yüzeyi parçayı korur.
Talep üzerine:Özel modeller.
Diğer renkler ve dişli uzunlukları.

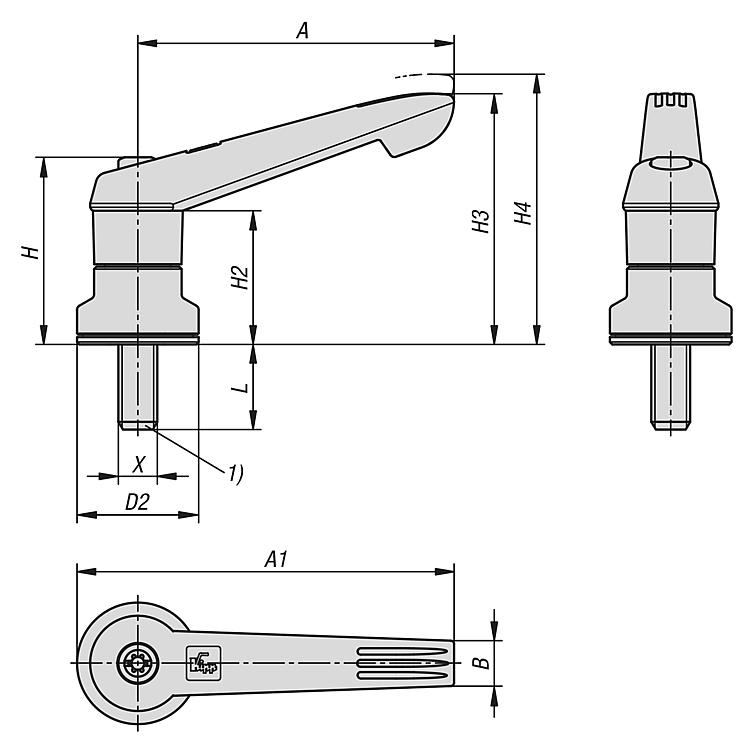

Çizim bilgisi:
1) Koni başlık DIN EN ISO 4753
Özellikler:
 RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet K1597 Dıştan dişli ve bağlama kuvveti güçlendiricili plastik sustalı kollar, karartılmış çelik dişli eleman 609 kB

Çizimler

Dıştan dişli ve bağlama kuvveti güçlendiricili plastik sustalı kollar, karartılmış çelik dişli eleman

Ürün seçimi/filtresi

Sipariş numarasıAna gövde
rengi
XD2

HH2H3H4AA1BLCADAks.FiyatSipariş et
K1597.2081X10siyah gri RAL 7021M82538,527,551,655,66577,59,410 16,13 €
K1597.2081X20siyah gri RAL 7021M82538,527,551,655,66577,59,420 16,13 €
K1597.2081X30siyah gri RAL 7021M82538,527,551,655,66577,59,430 16,13 €
K1597.2081X40siyah gri RAL 7021M82538,527,551,655,66577,59,440 16,46 €
K1597.3101X15siyah gri RAL 7021M1030473463,467,9809511,115 16,81 €
K1597.3101X30siyah gri RAL 7021M1030473463,467,9809511,130 16,81 €
K1597.3101X40siyah gri RAL 7021M1030473463,467,9809511,140 17,15 €
K1597.3101X50siyah gri RAL 7021M1030473463,467,9809511,150 17,15 €
K1597.4101X20siyah gri RAL 7021M103053,13671,176,195,4110,413,220 18,20 €
K1597.4101X30siyah gri RAL 7021M103053,13671,176,195,4110,413,230 18,20 €
K1597.4101X40siyah gri RAL 7021M103053,13671,176,195,4110,413,240 19,01 €
K1597.4101X50siyah gri RAL 7021M103053,13671,176,195,4110,413,250 19,01 €
K1597.5121X20siyah gri RAL 7021M123559,14382,887,8109,9127,415,620 20,96 €
K1597.5121X30siyah gri RAL 7021M123559,14382,887,8109,9127,415,630 20,96 €
K1597.5121X40siyah gri RAL 7021M123559,14382,887,8109,9127,415,640 22,11 €
K1597.5121X50siyah gri RAL 7021M123559,14382,887,8109,9127,415,650 22,11 €
K1597.2082X10sade turunç RAL 2004M82538,527,551,655,66577,59,410 16,13 €
K1597.2082X20sade turunç RAL 2004M82538,527,551,655,66577,59,420 16,13 €
K1597.2082X30sade turunç RAL 2004M82538,527,551,655,66577,59,430 16,13 €
K1597.2082X40sade turunç RAL 2004M82538,527,551,655,66577,59,440 16,46 €
K1597.3102X15sade turunç RAL 2004M1030473463,467,9809511,115 16,81 €
K1597.3102X30sade turunç RAL 2004M1030473463,467,9809511,130 16,81 €
K1597.3102X40sade turunç RAL 2004M1030473463,467,9809511,140 17,15 €
K1597.3102X50sade turunç RAL 2004M1030473463,467,9809511,150 17,15 €
K1597.4102X20sade turunç RAL 2004M103053,13671,176,195,4110,413,220 18,20 €
K1597.4102X30sade turunç RAL 2004M103053,13671,176,195,4110,413,230 18,20 €
K1597.4102X40sade turunç RAL 2004M103053,13671,176,195,4110,413,240 19,01 €
K1597.4102X50sade turunç RAL 2004M103053,13671,176,195,4110,413,250 19,01 €
K1597.5122X20sade turunç RAL 2004M123559,14382,887,8109,9127,415,620 20,96 €
K1597.5122X30sade turunç RAL 2004M123559,14382,887,8109,9127,415,630 20,96 €
K1597.5122X40sade turunç RAL 2004M123559,14382,887,8109,9127,415,640 22,11 €
K1597.5122X50sade turunç RAL 2004M123559,14382,887,8109,9127,415,650 22,11 €
K1597.20816X10kolza sarı RAL 1021M82538,527,551,655,66577,59,410 16,13 €
K1597.20816X20kolza sarı RAL 1021M82538,527,551,655,66577,59,420 16,13 €
K1597.20816X30kolza sarı RAL 1021M82538,527,551,655,66577,59,430 16,13 €
K1597.20816X40kolza sarı RAL 1021M82538,527,551,655,66577,59,440 16,46 €
K1597.31016X15kolza sarı RAL 1021M1030473463,467,9809511,115 16,81 €
K1597.31016X30kolza sarı RAL 1021M1030473463,467,9809511,130 16,81 €
K1597.31016X40kolza sarı RAL 1021M1030473463,467,9809511,140 17,15 €
K1597.31016X50kolza sarı RAL 1021M1030473463,467,9809511,150 17,15 €
K1597.41016X20kolza sarı RAL 1021M103053,13671,176,195,4110,413,220 18,20 €
K1597.41016X30kolza sarı RAL 1021M103053,13671,176,195,4110,413,230 18,20 €
K1597.41016X40kolza sarı RAL 1021M103053,13671,176,195,4110,413,240 19,01 €
K1597.41016X50kolza sarı RAL 1021M103053,13671,176,195,4110,413,250 19,01 €
K1597.51216X20kolza sarı RAL 1021M123559,14382,887,8109,9127,415,620 20,96 €
K1597.51216X30kolza sarı RAL 1021M123559,14382,887,8109,9127,415,630 20,96 €
K1597.51216X40kolza sarı RAL 1021M123559,14382,887,8109,9127,415,640 22,11 €
K1597.51216X50kolza sarı RAL 1021M123559,14382,887,8109,9127,415,650 22,11 €
K1597.20886X10sinyal yeşil RAL 6032M82538,527,551,655,66577,59,410 16,13 €
K1597.20886X20sinyal yeşil RAL 6032M82538,527,551,655,66577,59,420 16,13 €
K1597.20886X30sinyal yeşil RAL 6032M82538,527,551,655,66577,59,430 16,13 €
K1597.20886X40sinyal yeşil RAL 6032M82538,527,551,655,66577,59,440 16,46 €
K1597.31086X15sinyal yeşil RAL 6032M1030473463,467,9809511,115 16,81 €
K1597.31086X30sinyal yeşil RAL 6032M1030473463,467,9809511,130 16,81 €
K1597.31086X40sinyal yeşil RAL 6032M1030473463,467,9809511,140 17,15 €
K1597.31086X50sinyal yeşil RAL 6032M1030473463,467,9809511,150 17,15 €
K1597.41086X20sinyal yeşil RAL 6032M103053,13671,176,195,4110,413,220 18,20 €
K1597.41086X30sinyal yeşil RAL 6032M103053,13671,176,195,4110,413,230 18,20 €
K1597.41086X40sinyal yeşil RAL 6032M103053,13671,176,195,4110,413,240 19,01 €
K1597.41086X50sinyal yeşil RAL 6032M103053,13671,176,195,4110,413,250 19,01 €
K1597.51286X20sinyal yeşil RAL 6032M123559,14382,887,8109,9127,415,620 20,96 €
K1597.51286X30sinyal yeşil RAL 6032M123559,14382,887,8109,9127,415,630 20,96 €
K1597.51286X40sinyal yeşil RAL 6032M123559,14382,887,8109,9127,415,640 22,11 €
K1597.51286X50sinyal yeşil RAL 6032M123559,14382,887,8109,9127,415,650 22,11 €
K1597.20887X10trafik mavi RAL 5017M82538,527,551,655,66577,59,410 16,13 €
K1597.20887X20trafik mavi RAL 5017M82538,527,551,655,66577,59,420 16,13 €
K1597.20887X30trafik mavi RAL 5017M82538,527,551,655,66577,59,430 16,13 €
K1597.20887X40trafik mavi RAL 5017M82538,527,551,655,66577,59,440 16,46 €
K1597.31087X15trafik mavi RAL 5017M1030473463,467,9809511,115 16,81 €
K1597.31087X30trafik mavi RAL 5017M1030473463,467,9809511,130 16,81 €
K1597.31087X40trafik mavi RAL 5017M1030473463,467,9809511,140 17,15 €
K1597.31087X50trafik mavi RAL 5017M1030473463,467,9809511,150 17,15 €
K1597.41087X20trafik mavi RAL 5017M103053,13671,176,195,4110,413,220 18,20 €
K1597.41087X30trafik mavi RAL 5017M103053,13671,176,195,4110,413,230 18,20 €
K1597.41087X40trafik mavi RAL 5017M103053,13671,176,195,4110,413,240 19,01 €
K1597.41087X50trafik mavi RAL 5017M103053,13671,176,195,4110,413,250 19,01 €
K1597.51287X20trafik mavi RAL 5017M123559,14382,887,8109,9127,415,620 20,96 €
K1597.51287X30trafik mavi RAL 5017M123559,14382,887,8109,9127,415,630 20,96 €
K1597.51287X40trafik mavi RAL 5017M123559,14382,887,8109,9127,415,640 22,11 €
K1597.51287X50trafik mavi RAL 5017M123559,14382,887,8109,9127,415,650 22,11 €
K1597.20884X10trafik kırmızı RAL 3020M82538,527,551,655,66577,59,410 16,13 €
K1597.20884X20trafik kırmızı RAL 3020M82538,527,551,655,66577,59,420 16,13 €
K1597.20884X30trafik kırmızı RAL 3020M82538,527,551,655,66577,59,430 16,13 €
K1597.20884X40trafik kırmızı RAL 3020M82538,527,551,655,66577,59,440 16,46 €
K1597.31084X15trafik kırmızı RAL 3020M1030473463,467,9809511,115 16,81 €
K1597.31084X30trafik kırmızı RAL 3020M1030473463,467,9809511,130 16,81 €
K1597.31084X40trafik kırmızı RAL 3020M1030473463,467,9809511,140 17,15 €
K1597.31084X50trafik kırmızı RAL 3020M1030473463,467,9809511,150 17,15 €
K1597.41084X20trafik kırmızı RAL 3020M103053,13671,176,195,4110,413,220 18,20 €
K1597.41084X30trafik kırmızı RAL 3020M103053,13671,176,195,4110,413,230 18,20 €
K1597.41084X40trafik kırmızı RAL 3020M103053,13671,176,195,4110,413,240 19,01 €
K1597.41084X50trafik kırmızı RAL 3020M103053,13671,176,195,4110,413,250 19,01 €
K1597.51284X20trafik kırmızı RAL 3020M123559,14382,887,8109,9127,415,620 20,96 €
K1597.51284X30trafik kırmızı RAL 3020M123559,14382,887,8109,9127,415,630 20,96 €
K1597.51284X40trafik kırmızı RAL 3020M123559,14382,887,8109,9127,415,640 22,11 €
K1597.51284X50trafik kırmızı RAL 3020M123559,14382,887,8109,9127,415,650 22,11 €
K1597.20888X10açık gri RAL 7035M82538,527,551,655,66577,59,410 16,13 €
K1597.20888X20açık gri RAL 7035M82538,527,551,655,66577,59,420 16,13 €
K1597.20888X30açık gri RAL 7035M82538,527,551,655,66577,59,430 16,13 €
K1597.20888X40açık gri RAL 7035M82538,527,551,655,66577,59,440 16,46 €
K1597.31088X15açık gri RAL 7035M1030473463,467,9809511,115 16,81 €
K1597.31088X30açık gri RAL 7035M1030473463,467,9809511,130 16,81 €
K1597.31088X40açık gri RAL 7035M1030473463,467,9809511,140 17,15 €
K1597.31088X50açık gri RAL 7035M1030473463,467,9809511,150 17,15 €
K1597.41088X20açık gri RAL 7035M103053,13671,176,195,4110,413,220 18,20 €
K1597.41088X30açık gri RAL 7035M103053,13671,176,195,4110,413,230 18,20 €
K1597.41088X40açık gri RAL 7035M103053,13671,176,195,4110,413,240 19,01 €
K1597.41088X50açık gri RAL 7035M103053,13671,176,195,4110,413,250 19,01 €
K1597.51288X20açık gri RAL 7035M123559,14382,887,8109,9127,415,620 20,96 €
K1597.51288X30açık gri RAL 7035M123559,14382,887,8109,9127,415,630 20,96 €
K1597.51288X40açık gri RAL 7035M123559,14382,887,8109,9127,415,640 22,11 €
K1597.51288X50açık gri RAL 7035M123559,14382,887,8109,9127,415,650 22,11 €
