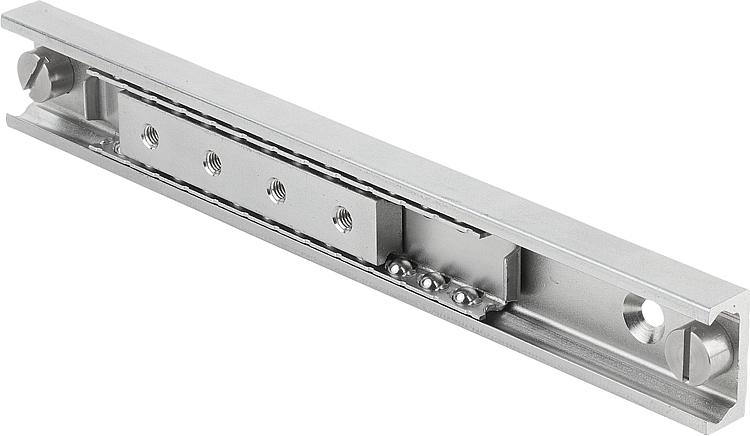

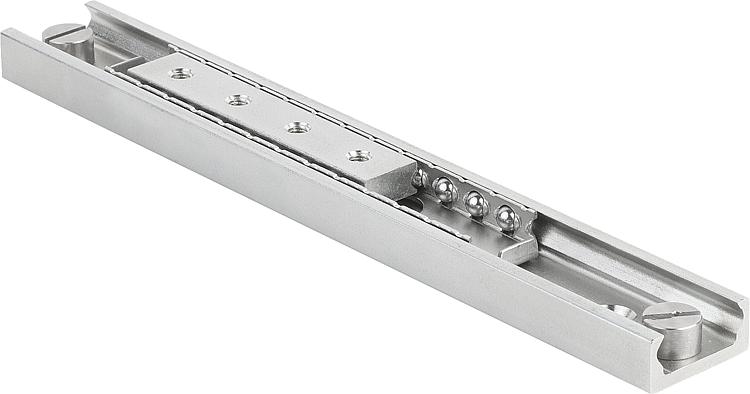

K2022Doğrusal bilya rulmanlı ağır hizmet teleskopik raylar İçten... |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Ray ve rotor: rulman çeliği.
Bilyalar: rulman çeliği.
Bilya kafesi: çelik.
Model:Ray, rotor ve bilyalı kafes: galvaniz kaplama.
Hareket hatları: indüksiyonla sertleştirilmiş.
Bilyalar: sertleştirilmiş.Sipariş bilgisi:Tekli satış.Bilgi:Bir kılavuz raydan ve kılavuz rayda bilyalı kafes içerisinde hareket eden bir rotordan oluşan doğrusal bilya rulmanlı ağır hizmet teleskopik raylar. Montaj konumu tercihen yatay olmalıdır.
Dahili dayanaklar, kafesi sınırlamak için kullanılır. Yük uygulanan bir sistem için lütfen harici dayanaklar kullanın.
Ray montajı için DIN EN ISO 10642 uyarınca olan ve mukavemet sınıfı 10.9 olan havşa başlı cıvatalar kullanın.
Maksimum hareket hızı 0,8 m/s.
Çalışma sıcaklığı -30 °C ila +170 °C.
İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

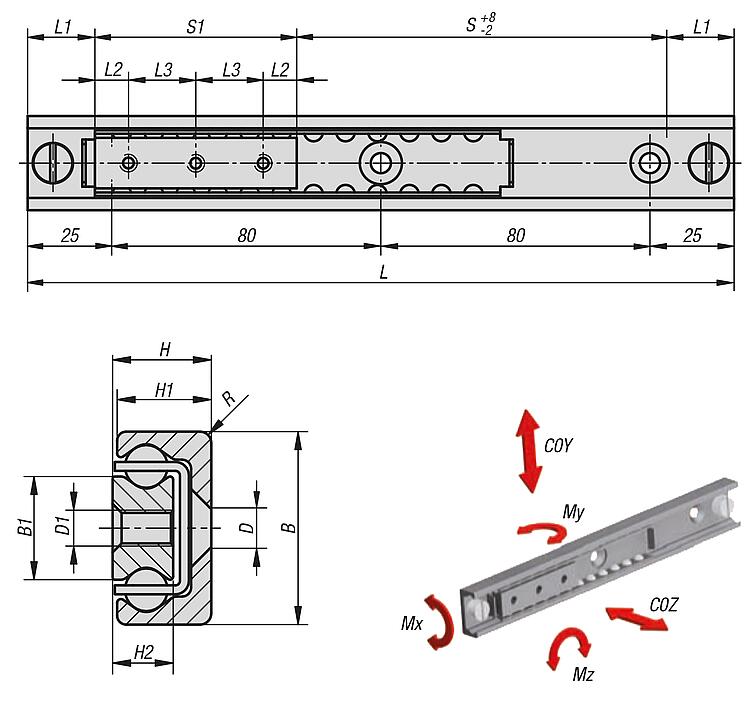

| Sipariş numarası | Boyut | B | B1 | Strok
S | D
Cıvata | D1
| H | H1 | H2 | L | L1 | L2 | L3 | R | S1=Kızak | C0Y
N | C0Z
N | Mx
Nm | My
Nm | Mz
Nm | Delik
sayısı | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K2022.280600130 | 28 | 28 | 15 | 30 | M5 | M5 | 13 | 12,25 | 7,5 | 130 | 20 | 10 | 20 | 1 | 60 | 3480 | 2436 | 17,1 | 24 | 35 | 3 |  | | 77,99 € | | | K2022.280600210 | 28 | 28 | 15 | 110 | M5 | M5 | 13 | 12,25 | 7,5 | 210 | 20 | 10 | 20 | 1 | 60 | 3480 | 2436 | 17,1 | 24 | 35 | 3 | | | 86,09 € | | | K2022.280600290 | 28 | 28 | 15 | 190 | M5 | M5 | 13 | 12,25 | 7,5 | 290 | 20 | 10 | 20 | 1 | 60 | 3480 | 2436 | 17,1 | 24 | 35 | 3 | | | 94,35 € | | | K2022.280600370 | 28 | 28 | 15 | 270 | M5 | M5 | 13 | 12,25 | 7,5 | 370 | 20 | 10 | 20 | 1 | 60 | 3480 | 2436 | 17,1 | 24 | 35 | 3 | | | 102,62 € | | | K2022.280800290 | 28 | 28 | 15 | 170 | M5 | M5 | 13 | 12,25 | 7,5 | 290 | 20 | 10 | 20 | 1 | 80 | 4640 | 3248 | 22,7 | 43 | 62 | 4 | | | 102,62 € | | | K2022.280800370 | 28 | 28 | 15 | 250 | M5 | M5 | 13 | 12,25 | 7,5 | 370 | 20 | 10 | 20 | 1 | 80 | 4640 | 3248 | 22,7 | 43 | 62 | 4 | | | 110,72 € | | | K2022.280800450 | 28 | 28 | 15 | 330 | M5 | M5 | 13 | 12,25 | 7,5 | 450 | 20 | 10 | 20 | 1 | 80 | 4640 | 3248 | 22,7 | 43 | 62 | 4 | | | 118,99 € | | | K2022.280800610 | 28 | 28 | 15 | 490 | M5 | M5 | 13 | 12,25 | 7,5 | 610 | 20 | 10 | 20 | 1 | 80 | 4640 | 3248 | 22,7 | 43 | 62 | 4 | | | 135,51 € | | | K2022.281300290 | 28 | 28 | 15 | 120 | M5 | M5 | 13 | 12,25 | 7,5 | 290 | 20 | 25 | 80 | 1 | 130 | 7540 | 5278 | 36,9 | 114 | 163 | 2 | | | 110,72 € | | | K2022.281300370 | 28 | 28 | 15 | 200 | M5 | M5 | 13 | 12,25 | 7,5 | 370 | 20 | 25 | 80 | 1 | 130 | 7540 | 5278 | 36,9 | 114 | 163 | 2 | | | 118,99 € | | | K2022.281300450 | 28 | 28 | 15 | 280 | M5 | M5 | 13 | 12,25 | 7,5 | 450 | 20 | 25 | 80 | 1 | 130 | 7540 | 5278 | 36,9 | 114 | 163 | 2 | | | 127,08 € | | | K2022.281300610 | 28 | 28 | 15 | 440 | M5 | M5 | 13 | 12,25 | 7,5 | 610 | 20 | 25 | 80 | 1 | 130 | 7540 | 5278 | 36,9 | 114 | 163 | 2 | | | 143,42 € | | | K2022.281300690 | 28 | 28 | 15 | 520 | M5 | M5 | 13 | 12,25 | 7,5 | 690 | 20 | 25 | 80 | 1 | 130 | 7540 | 5278 | 36,9 | 114 | 163 | 2 | | | 152,40 € | | | K2022.282100450 | 28 | 28 | 15 | 200 | M5 | M5 | 13 | 12,25 | 7,5 | 450 | 20 | 25 | 80 | 1 | 210 | 12180 | 8526 | 59,7 | 298 | 426 | 3 | | | 137,33 € | | | K2022.282100610 | 28 | 28 | 15 | 360 | M5 | M5 | 13 | 12,25 | 7,5 | 610 | 20 | 25 | 80 | 1 | 210 | 12180 | 8526 | 59,7 | 298 | 426 | 3 | | | 157,79 € | | | K2022.282101010 | 28 | 28 | 15 | 760 | M5 | M5 | 13 | 12,25 | 7,5 | 1010 | 20 | 25 | 80 | 1 | 210 | 12180 | 8526 | 59,7 | 298 | 426 | 3 | | | 209,21 € | | | K2022.351300290 | 35 | 35 | 15,8 | 110 | M6 | M6 | 17 | 16 | 10 | 290 | 25 | 25 | 80 | 2 | 130 | 9750 | 6825 | 47,2 | 148 | 211 | 2 | | | 131,20 € | | | K2022.351300450 | 35 | 35 | 15,8 | 270 | M6 | M6 | 17 | 16 | 10 | 450 | 25 | 25 | 80 | 2 | 130 | 9750 | 6825 | 47,2 | 148 | 211 | 2 | | | 160,15 € | | | K2022.351300770 | 35 | 35 | 15,8 | 590 | M6 | M6 | 17 | 16 | 10 | 770 | 25 | 25 | 80 | 2 | 130 | 9750 | 6825 | 47,2 | 148 | 211 | 2 | | | 225,56 € | | | K2022.352100450 | 35 | 35 | 15,8 | 190 | M6 | M6 | 17 | 16 | 10 | 450 | 25 | 25 | 80 | 2 | 210 | 15750 | 11025 | 76,3 | 386 | 551 | 3 | | | 172,18 € | | | K2022.352100690 | 35 | 35 | 15,8 | 430 | M6 | M6 | 17 | 16 | 10 | 690 | 25 | 25 | 80 | 2 | 210 | 15750 | 11025 | 76,3 | 386 | 551 | 3 | | | 219,46 € | | | K2022.352101010 | 35 | 35 | 15,8 | 750 | M6 | M6 | 17 | 16 | 10 | 1010 | 25 | 25 | 80 | 2 | 210 | 15750 | 11025 | 76,3 | 386 | 551 | 3 | | | 283,08 € | | | K2022.352900610 | 35 | 35 | 15,8 | 270 | M6 | M6 | 17 | 16 | 10 | 610 | 25 | 25 | 80 | 2 | 290 | 21750 | 15225 | 105,3 | 736 | 1051 | 4 | | | 213,17 € | | | K2022.352900930 | 35 | 35 | 15,8 | 590 | M6 | M6 | 17 | 16 | 10 | 930 | 25 | 25 | 80 | 2 | 290 | 21750 | 15225 | 105,3 | 736 | 1051 | 4 | | | 272,83 € | | | K2022.352901330 | 35 | 35 | 15,8 | 990 | M6 | M6 | 17 | 16 | 10 | 1330 | 25 | 25 | 80 | 2 | 290 | 21750 | 15225 | 105,3 | 736 | 1051 | 4 | | | 373,12 € | | | K2022.432100450 | 43 | 43 | 23 | 190 | M8 | M8 | 22 | 21 | 13,5 | 450 | 25 | 25 | 80 | 2,5 | 210 | 22470 | 15729 | 155,1 | 551 | 786 | 3 | | | 223,58 € | | | K2022.432100690 | 43 | 43 | 23 | 430 | M8 | M8 | 22 | 21 | 13,5 | 690 | 25 | 25 | 80 | 2,5 | 210 | 22470 | 15729 | 155,1 | 551 | 786 | 3 | | | 268,71 € | | | K2022.432101010 | 43 | 43 | 23 | 750 | M8 | M8 | 22 | 21 | 13,5 | 1010 | 25 | 25 | 80 | 2,5 | 210 | 22470 | 15729 | 155,1 | 551 | 786 | 3 | | | 338,43 € | | | K2022.433700770 | 43 | 43 | 23 | 350 | M8 | M8 | 22 | 21 | 13,5 | 770 | 25 | 25 | 80 | 2,5 | 370 | 39590 | 27713 | 273,2 | 1709 | 2441 | 5 | | | 309,66 € | | | K2022.433701010 | 43 | 43 | 23 | 590 | M8 | M8 | 22 | 21 | 13,5 | 1010 | 25 | 25 | 80 | 2,5 | 370 | 39590 | 27713 | 273,2 | 1709 | 2441 | 5 | | | 367,02 € | | | K2022.433701490 | 43 | 43 | 23 | 1070 | M8 | M8 | 22 | 21 | 13,5 | 1490 | 25 | 25 | 80 | 2,5 | 370 | 39590 | 27713 | 273,2 | 1709 | 2441 | 5 | | | 459,32 € | |
