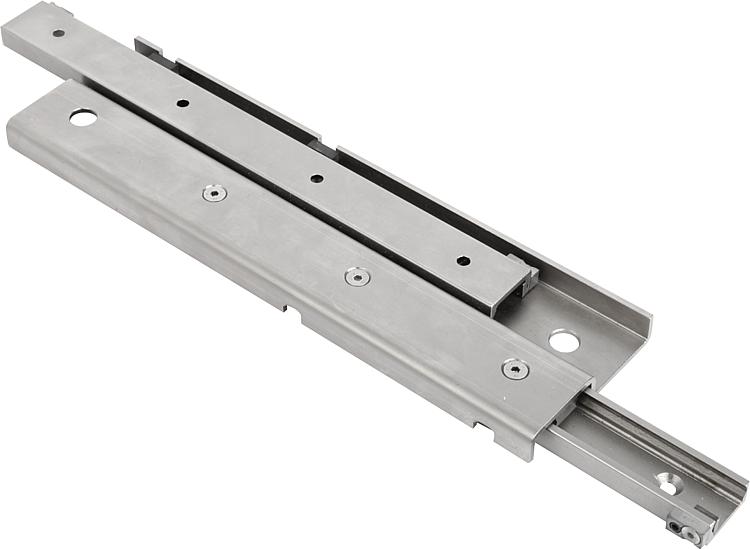

K2021Teleskopik raylar, çelik S formu, tam uzatma, taşıma kapasitesi... |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Ray ve rotor: rulman çeliği.
Bilyalar: rulman çeliği.Model:Ray ve rotor: galvaniz kaplama.
Hareket hatları: indüksiyonla sertleştirilmiş.
Bilyalar: sertleştirilmiş.Sipariş bilgisi:Tekli satış.Bilgi:Sabit ve hareketli eleman olarak iki kılavuz raydan ve S şeklinde bir ara elemandan oluşan tam uzatma. İnce bir tasarımla yüksek bir atalet momentine ve yüksek sertliğe sahiptir. Böylelikle, uzatıldığında düşük sapma ile yüksek yük taşıma kapasitesi elde edilir. Maksimum strok, teleskopik rayın kapalı uzunluğundan daha büyüktür.
Rayı monte etmek için DIN EN ISO 10642 uyarınca sağlamlık sınıfı 10.9 olan havşa başlı vidalar kullanın.
Maksimum hareket hızı 0,8 m/s.
Kullanım sıcaklığı -30 °C ila +110 °C.Talep üzerine:Diğer uzunluklar (ızgara ölçüsü 80 mm).
Boyut 28 ila maks. 1490 mm.
Boyut 35 ila maks. 1730 mm.

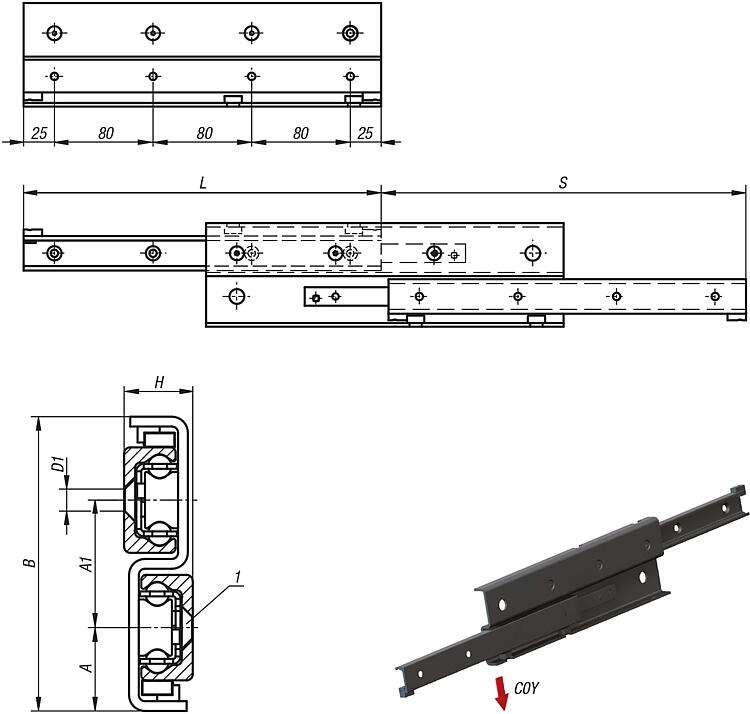

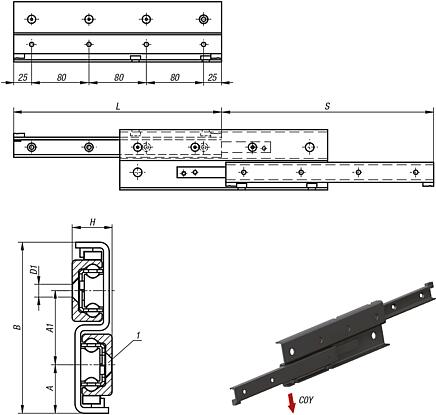

Boyut 43 ila maks. 1970 mm.Çizim bilgisi:1) DIN EN ISO 10642havşa başlı cıvata için İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası
| Boyut | A | A1 | B | D1
| H | L | Strok
S | C0Y
N | Delik
sayısı | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K2021.280290 | 28 | 24,5 | 36 | 85 | M5 | 17 | 290 | 296 | 570 | 4 (3 erişilebilir) |  | | 324,68 € | | | K2021.280370 | 28 | 24,5 | 36 | 85 | M5 | 17 | 370 | 380 | 769 | 5 (4 erişilebilir) | | | 346,28 € | | | K2021.280450 | 28 | 24,5 | 36 | 85 | M5 | 17 | 450 | 464 | 969 | 6 (4 erişilebilir) | | | 377,24 € | | | K2021.280530 | 28 | 24,5 | 36 | 85 | M5 | 17 | 530 | 548 | 1170 | 7 (6 erişilebilir) | | | 412,26 € | | | K2021.280610 | 28 | 24,5 | 36 | 85 | M5 | 17 | 610 | 630 | 1376 | 8 (6 erişilebilir) | | | 435,62 € | | | K2021.350450 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 450 | 494 | 1250 | 6 (5 erişilebilir) | | | 445,73 € | | | K2021.350530 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 530 | 558 | 1685 | 7 (6 erişilebilir) | | | 489,23 € | | | K2021.350690 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 690 | 734 | 2132 | 9 (7 erişilebilir) | | | 563,11 € | | | K2021.350850 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 850 | 886 | 2801 | 11 (9 erişilebilir) | | | 633,73 € | | | K2021.430530 | 43 | 34 | 52 | 120 | M8 | 28 | 530 | 556 | 2061 | 7 (6 erişilebilir) | | | 515,43 € | | | K2021.430610 | 43 | 34 | 52 | 120 | M8 | 28 | 610 | 626 | 2603 | 8 (6 erişilebilir) | | | 561,98 € | | | K2021.430690 | 43 | 34 | 52 | 120 | M8 | 28 | 690 | 726 | 2775 | 9 (7 erişilebilir) | | | 603,00 € | | | K2021.430770 | 43 | 34 | 52 | 120 | M8 | 28 | 770 | 796 | 3319 | 10 (7 erişilebilir) | | | 645,64 € | | | K2021.430850 | 43 | 34 | 52 | 120 | M8 | 28 | 850 | 866 | 3873 | 11 (9 erişilebilir) | | | 674,83 € | | | K2021.431010 | 43 | 34 | 52 | 120 | M8 | 28 | 1010 | 1036 | 4590 | 13 (10 erişilebilir) | | | 814,17 € | | | K2021.431490 | 43 | 34 | 52 | 120 | M8 | 28 | 1490 | 1516 | 3713 | 19 (15 erişilebilir) | | | 1.088,98 € | |
