Ana plakalar, gri döküm, yuvarlak T kanallı
K1532

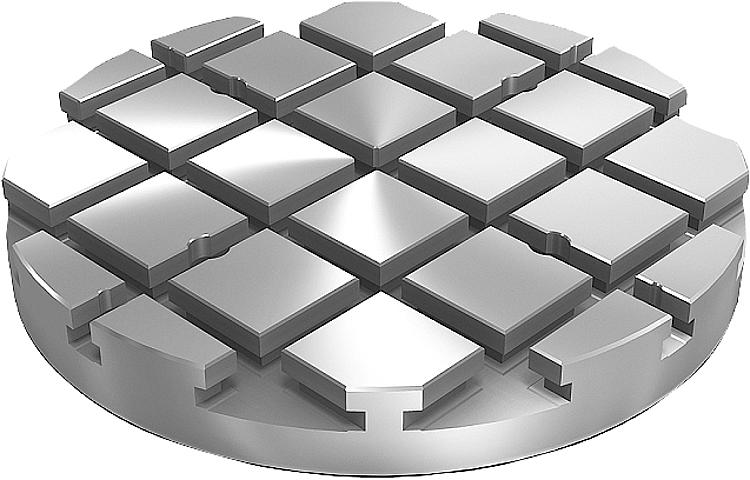

Ana plakalar, gri döküm, yuvarlak T kanallı

geri

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:GJL 300.Model:Dayanma ve gerdirme yüzeyleri: taşlanmış.Bilgi:Ana plakalar, yuvarlak, T kanallı modüler düzeneklerin kurulumu için kullanılmaktadır. Bu ana plakalar doğrudan makine tezgahlarına konumlandırılır ve sabitlenir.
Uzunlamasına ve enine yönde hassas kanal mesafeleri, sıkıştırma işlemlerinin çok yüksek tekrarlama hassasiyetini garanti etmektedir.
Yönlendirme delikleri ana plakayı makine tezgahına hizalamak içindir.
Ana plakaların konumlandırılması için konumlandırma cıvataları ayrı sipariş edilmelidir.
Teslimat, taşıma için T blok somunlu halka vidalar dahil.
Diğer ölçüler talep üzerine.
Talep üzerine:Diğer ölçüler.Çizim bilgisi:
1) Silindir başlı cıvata DIN 912 için açık delik (D4)
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet K1532 Ana plakalar, gri döküm, yuvarlak T kanallı 221 kB

Çizimler

Ana plakalar, gri döküm, yuvarlak T kanallı

Ürün seçimi/filtresi

Sipariş numarasıD2H

D4L2L6L9BN=Kanal
genişliği
NL=Montaj
deliği s
ayısı
NB=Montaj
deliği
sayısı
CADAks.FiyatSipariş et
K1532.3143005030050M12150250751422 817,00 €
K1532.3144005040050M12250350751444 1.349,00 €
K1532.3185006550065M163004501001844 1.843,00 €
K1532.3186006560065M164005501001844 2.850,00 €
