Paletler, gri döküm T kanallı
K0806

Paletler, gri döküm T kanallı

geri

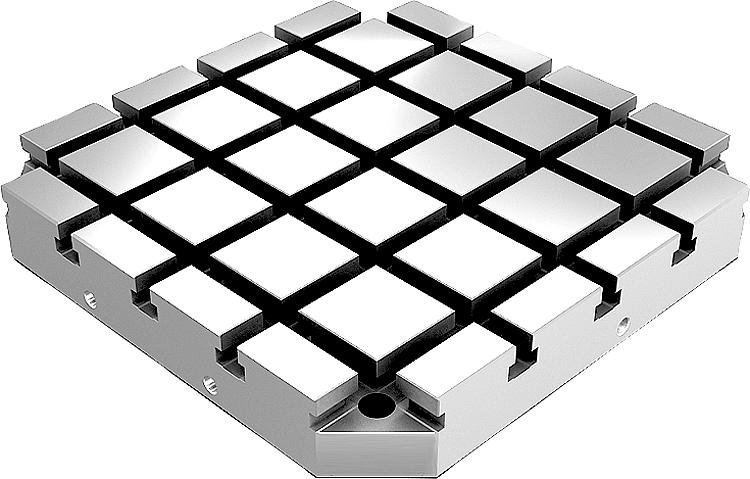

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:GJL 300.Model:Dayanma ve gerdirme yüzeyleri: taşlanmış.Bilgi:T kanallı paletler, modüler düzeneklerin kurulumu için kullanılmaktadır. Bu paletler doğrudan makine tezgahlarına konumlandırılır ve sabitlenir.
Uzunlamasına ve enine yönde hassas kanal mesafeleri, sıkıştırma işlemlerinin çok yüksek tekrarlama hassasiyetini garanti etmektedir. Paletler, DIN 55201 uyarınca takım makineleri için makine tezgahlarına ve JIS6337-1980 uyarınca makine tezgahlarına göre uyarlanmıştır.
Paletlerin DIN 55201 uyarınca makine tezgahlarına konumlandırılması için konumlandırma cıvataları ayrı sipariş edilmelidir.
Teslimat, taşıma için T blok somunlu halka vidalar dahil.
Diğer ölçüler talep üzerine.
Çizim bilgisi:
1) Silindir başlı cıvata DIN 912 için açık delik (D3/D4)
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet K0806 Paletler, gri döküm T kanallı 324 kB
 Temel elemanları konumlandırma için teknik bilgi 1,9 MB

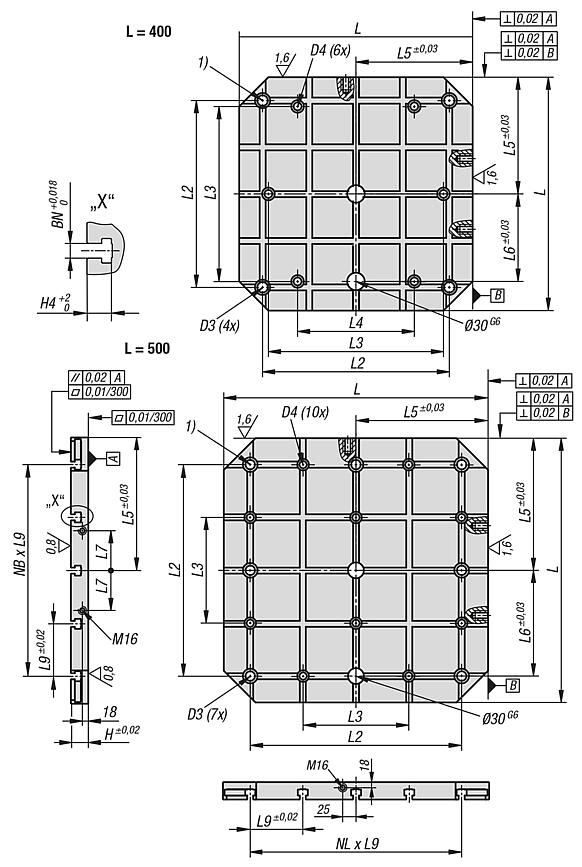

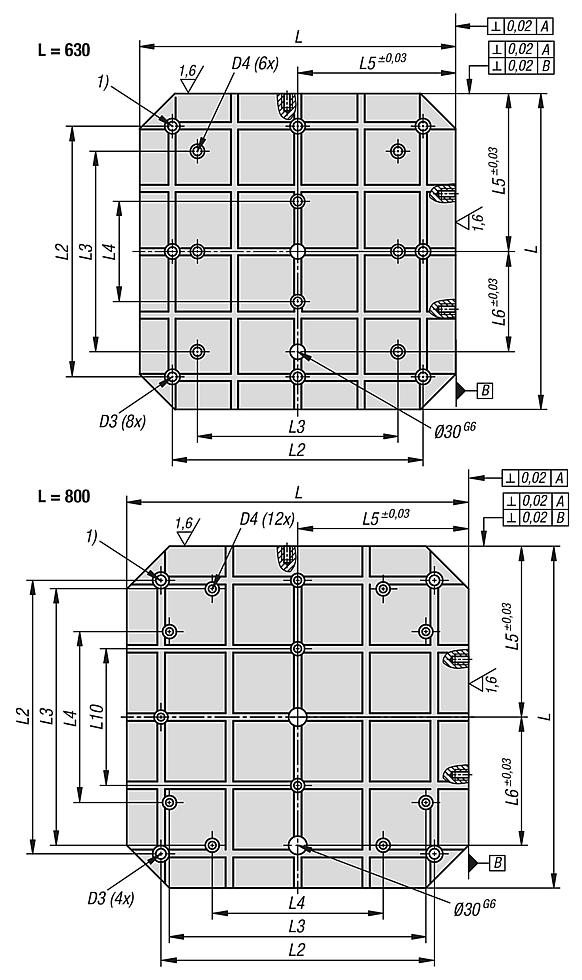

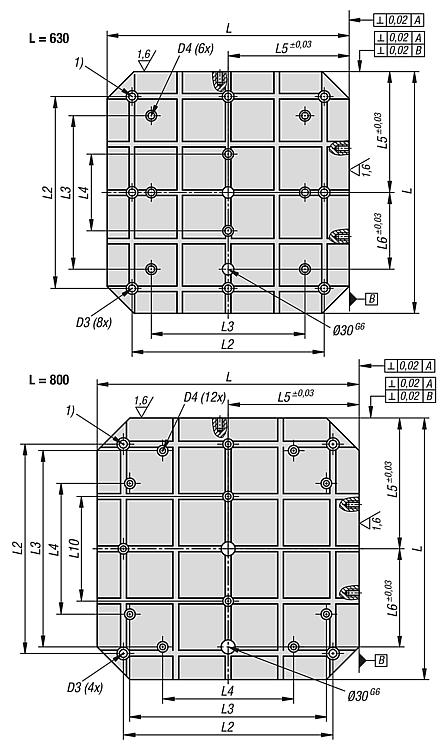

Çizimler

Paletler, gri döküm T kanallı
Paletler, gri döküm T kanallı

Ürün seçimi/filtresi

Sipariş numarasıLH

H4D3D4L2L3L4L5L6L7L9L10BN=Kanal
genişliği
NL=
Uzunlamasına
sayı
NB=
Enlemesine
sayı
CADAks.FiyatSipariş et
K0806.31440404006023M16M123203002002001505580-1444 1.683,00 €
K0806.31450505006023M16M12400200-25020075100-1444 2.216,00 €
K0806.31463636306023M16M16500400200315200100125-1444 3.026,00 €
K0806.31480808006023M16M166406004004003001351603201444 4.411,00 €
K0806.31840404007530M16M123203002002001505580-1844 1.747,00 €
K0806.31850505007530M16M12400200-25020075100-1844 2.301,00 €
K0806.31863636307530M16M16500400200315200100125-1844 3.175,00 €
K0806.31880808007530M16M166406004004003001351603201844 4.581,00 €
