Sıkıştırma braketi, gri döküm, çift taraflı önceden işlenmiş sıkıştırma yüzeyleri ile
K0803

Sıkıştırma braketi, gri döküm, çift taraflı önceden işlenmiş...

geri

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:GJL 300.Model:Dayanma ve gerdirme yüzeyleri hassas işlenmiştir.
Sıkıştırma yüzeyleri 1mm ek ölçü ile ön işlenmiştir.
Bilgi:Önceden işlenmiş sıkıştırma yüzeylerine sahip sıkıştırma braketleri, özel ızgara veya kişisel deliklere sahip ana gövdelerin hızlı ve ekonomik üretilmesine olanak sağlar. Ayak, makine tezgahına montaj için hazır işlenmiştir. İki adet sıkıştırma yüzeyi müşteri tarafından bitmiş ölçüye işlenebilir. Sıkıştırma braketleri, DIN 55201 ve JIS6337-1980 uyarınca takım makineleri için makine tezgahlarına göre uyarlanmıştır.
Paletlerin DIN 55201 uyarınca makine tezgahlarına konumlandırılması için konumlandırma cıvataları ayrı sipariş edilmelidir.
Teslimat, taşıma için halka vidalar dahil.
Diğer ölçüler talep üzerine.
Çizim bilgisi:
1) Silindir başlı cıvata DIN 912 için açık delik (D3/D4)
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet K0803 Sıkıştırma braketi, gri döküm, çift taraflı önceden işlenmiş sıkıştırma yüzeyleri ile 305 kB
 Temel elemanları konumlandırma için teknik bilgi 1,9 MB

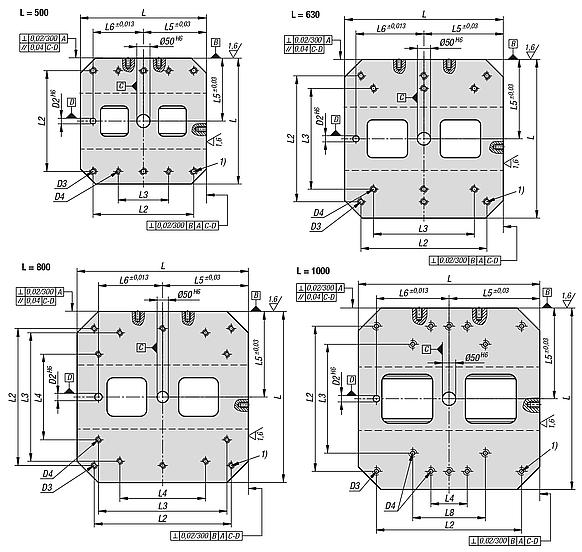

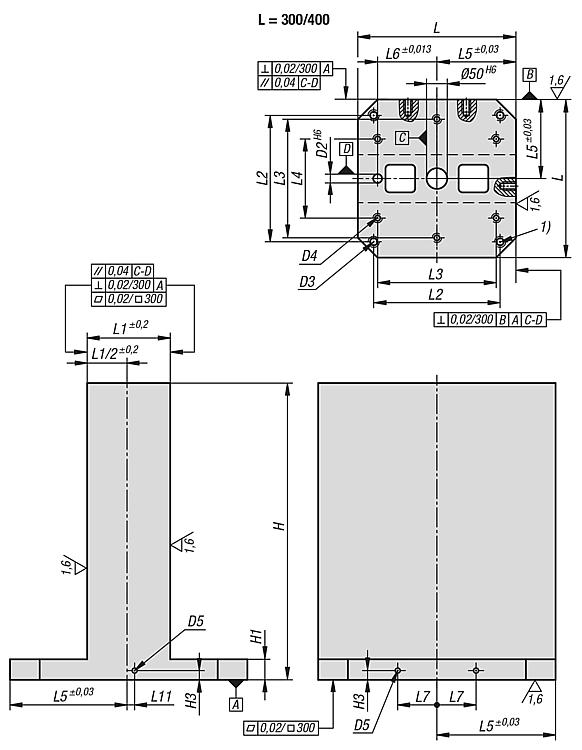

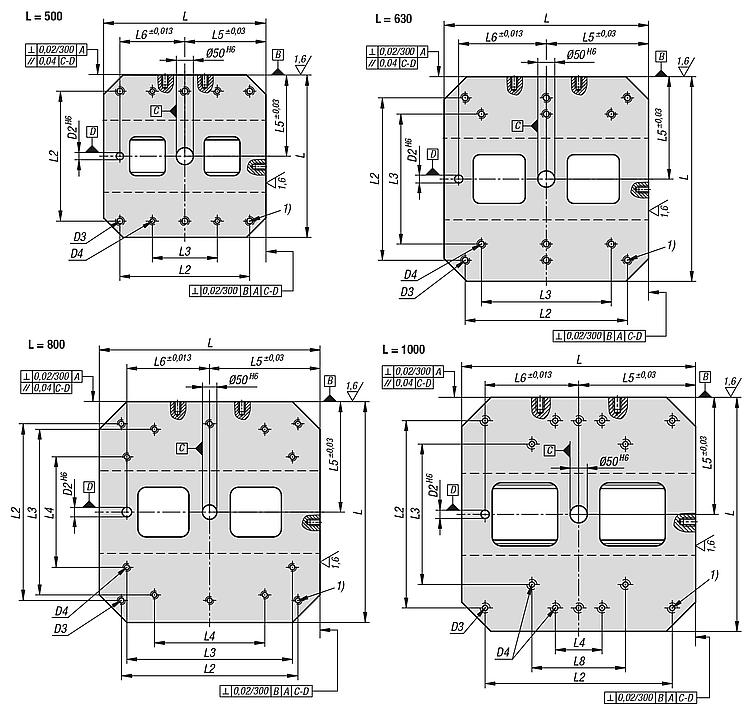

Çizimler

Sıkıştırma braketi, gri döküm, çift taraflı önceden işlenmiş sıkıştırma yüzeyleri ile
Sıkıştırma braketi, gri döküm, çift taraflı önceden işlenmiş sıkıştırma yüzeyleri ile

Ürün seçimi/filtresi

Sipariş numarasıLHH1D2

D3D4D5H3L1L2L3L4L5L6L7L8L11CADAks.FiyatSipariş et
K0803.1000300503005005020M12M10M121581250200-15010040-0 1.811,00 €
K0803.1000400504005005020M16M12M161815132030020020015055-25 2.131,00 €
K0803.1000400654006505020M16M12M161815132030020020015055-25 2.770,00 €
K0803.1000500605006005020M16M12M1618201400200-25020075-25 3.132,00 €
K0803.1000500755007505020M16M12M1618201400200-25020075-25 3.814,00 €
K0803.1000630706307005025M16M16M1618251500400-315200100-25 4.581,00 €
K0803.1000630856308505025M16M16M1618251500400-315200100-25 5.625,00 €
K0803.1000800808008005025M16M16M1618301640600400400300135-25 6.478,00 €
K0803.10008010080010005025M16M16M1618301640600400400300135-25 8.076,00 €
K0803.100100100100010005525M20M20M161835180060020050040016540025 10.313,00 €
K0803.100100125100012505525M20M20M161835180060020050040016540025 12.423,00 €
