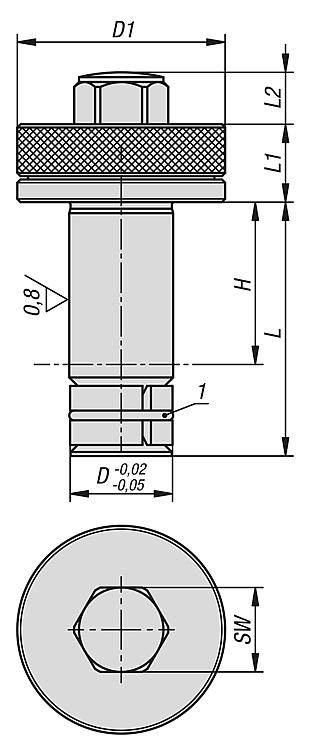

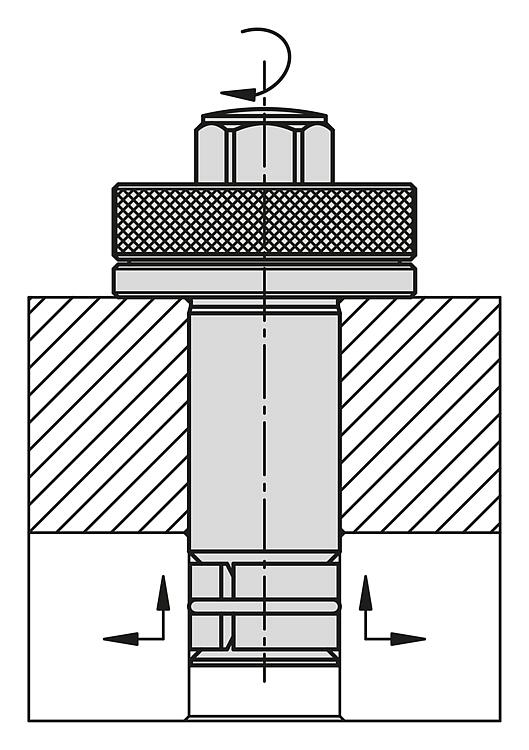

AçıklamaMalzeme:Islah çeliği.Model:Karartılmış.Bilgi:Konumlandırma silindir ile, bir iş parçası bir deliğe kolayca sabitlenip ortalanabilir. Sert temas yüzeylerinde düşük yüzey sürtünmesi oluşturan entegre eksenel iğneli yatak ile daha yüksek gerdirme gücü elde edilebilir. Yatak, yüksek yük katsayısı sayesinde uzun ömürlüdür. Aşağıya doğru çekiş etkili gergi silindiri.Montaj:Konumlandırma silindirini, sabitlenecek iş parçasından geçirip montaj deliğine takın. Önce tırtıllı vida ile vidayı elle, ardından uygun bir anahtarla sıkın. Tırtıllı parça öngörülen bir deliğe de yerleştirilebilir.Avantajlar:Kolay ayarlanabilen gerdirme aralığı Delik çapından ve yüzey yapısından bağımsız (H12'ye kadar) Aşağıya doğru çekiş etkisi Bilyalı modele kıyasla aynı torkta gerdirme gücünde ciddi artış Yüksek yük katsayılı ve uzun ömürlü birinci sınıf eksenel iğneli yatakKullanım:Farklı kalınlıklardaki standart elemanların sabitlenmesi için idealdir. Gergi silindiri, hızlı değiştirme sistemleri için de kullanılabilir.Çizim bilgisi:
H ölçüsü sıkıştırma aralığını esas alır.

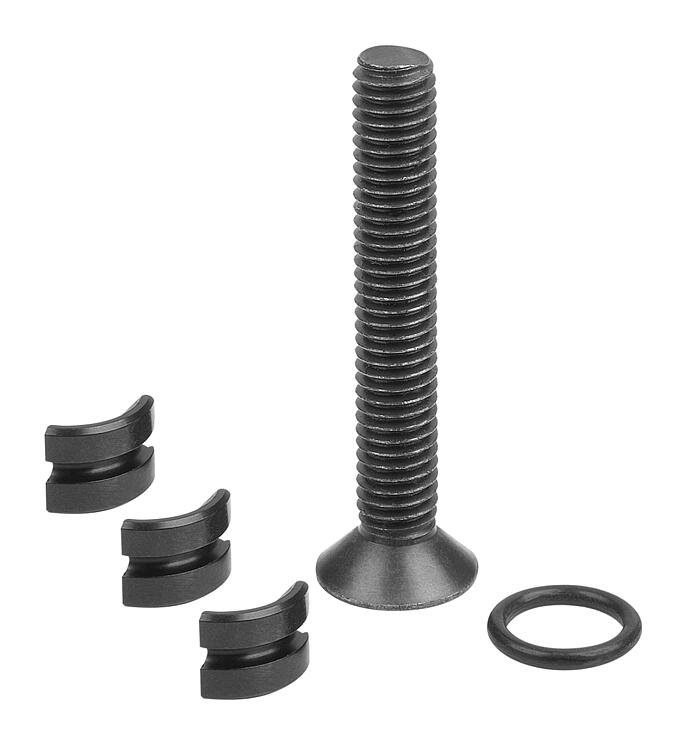

1) O-halka
Özellikler:
