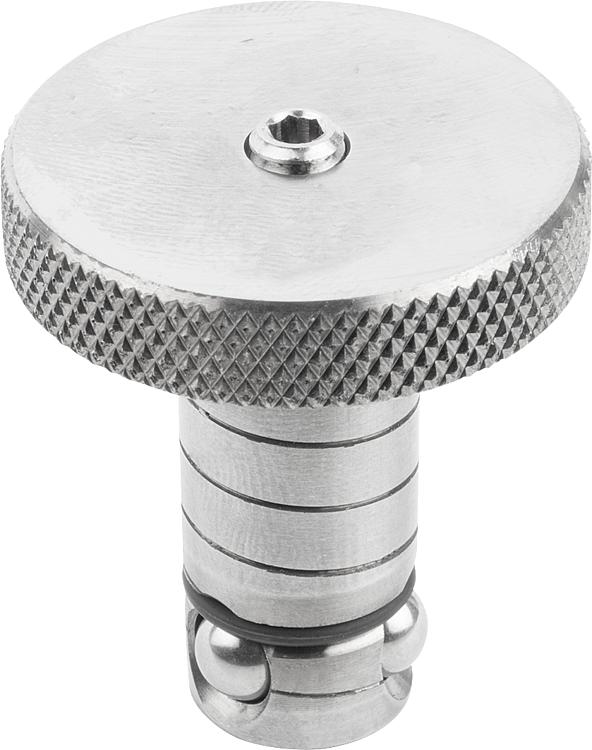

K1474Konumlandırma silindiri paslanmaz çelik Ball Lock |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Konumlandırma silindirleri ve küreler paslanmaz çelik 1.4542.Model:Konumlandırma silindirleri ve küreler sertleştirilmiş, en az. 40 HRC, kaplamasız.Bilgi:Hareket cıvatası (D2) sıkılarak orta küre aşağıya bastırılır ve böylece üç sabitleme küresini dışa doğru bastırır ve montaj burcunda sabitlenir.
Kullanımı kolay olan bu sistemle, makine donatma süreleri geleneksel yöntemlere göre on iki hat daha kısadır.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası

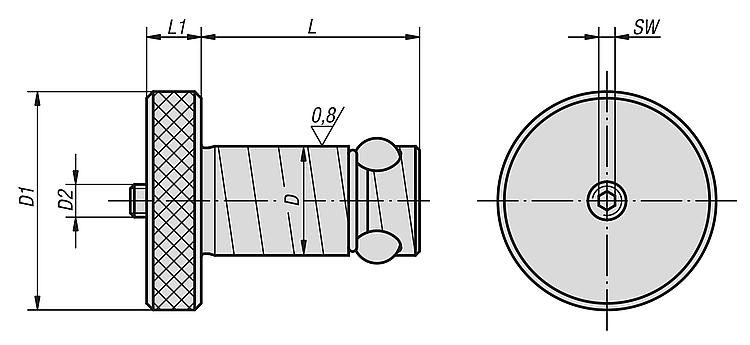

| Bağlama plakaları
kalınlığı ±0,13 | D | D1 | D2 | L | L1 | SW | Tutma
kuvveti
F kN | Sıkma
torku

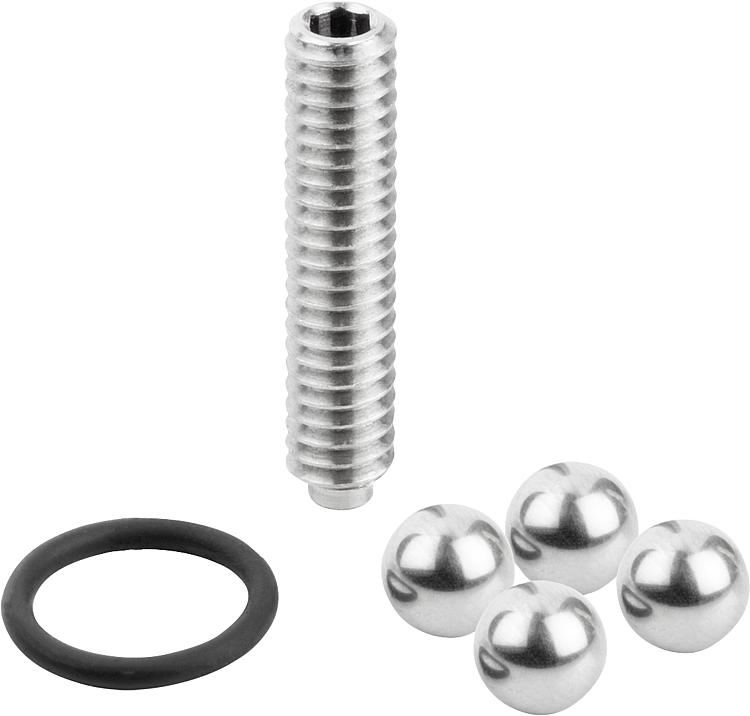

maks. Nm | Onarım seti
sipariş numarası | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1474.13013 | 13 | 13 | 22 | M5 | 27,6 | 6 | 2,5 | 3,3 | 1,2 | K1474.913013 |  | | 114,49 € | | | K1474.13020 | 20 | 13 | 22 | M5 | 34,6 | 6 | 2,5 | 3,3 | 1,2 | K1474.913020 | | | 115,59 € | | | K1474.16020 | 20 | 16 | 32 | M6 | 36,5 | 8 | 3 | 5,3 | 4,5 | K1474.916020 | | | 115,59 € | | | K1474.16025 | 25 | 16 | 32 | M6 | 41,5 | 8 | 3 | 5,3 | 4,5 | K1474.916025 | | | 116,66 € | | | K1474.20020 | 20 | 20 | 40 | M6 | 39,5 | 10 | 3 | 13,3 | 5,3 | K1474.920020 | | | 107,26 € | | | K1474.20025 | 25 | 20 | 40 | M6 | 44,4 | 10 | 3 | 13,3 | 5,3 | K1474.920025 | | | 108,45 € | | | K1474.25020 | 20 | 25 | 45 | M8 | 44 | 10 | 4 | 30 | 11 | K1474.925020 | | | 114,49 € | | | K1474.25025 | 25 | 25 | 45 | M8 | 49 | 10 | 4 | 30 | 11 | K1474.925025 | | | 114,49 € | | | K1474.30020 | 20 | 30 | 50 | M10 | 49 | 13 | 5 | 44 | 18 | K1474.930020 | | | 131,04 € | | | K1474.30025 | 25 | 30 | 50 | M10 | 54 | 13 | 5 | 44 | 18 | K1474.930025 | | | 132,35 € | | | K1474.35020 | 20 | 35 | 60 | M12 | 51 | 13 | 6 | 68 | 33 | K1474.935020 | | | 165,73 € | | | K1474.35025 | 25 | 35 | 60 | M12 | 56 | 13 | 6 | 68 | 33 | K1474.935025 | | | 172,28 € | | | K1474.35040 | 40 | 35 | 60 | M12 | 71 | 13 | 6 | 68 | 33 | K1474.935040 | | | 184,98 € | | | K1474.35050 | 50 | 35 | 60 | M12 | 81 | 13 | 6 | 68 | 33 | K1474.935050 | | | 196,98 € | | | K1474.50020 | 20 | 50 | 75 | M20 | 64 | 20 | 10 | 88 | 65 | K1474.950020 | | | 244,80 € | | | K1474.50025 | 25 | 50 | 75 | M20 | 69 | 20 | 10 | 88 | 65 | K1474.950025 | | | 253,20 € | | | K1474.50040 | 40 | 50 | 75 | M20 | 84 | 20 | 10 | 88 | 65 | K1474.950040 | | | 280,80 € | | | K1474.50050 | 50 | 50 | 75 | M20 | 94 | 20 | 10 | 88 | 65 | K1474.950050 | | | 290,40 € | |
