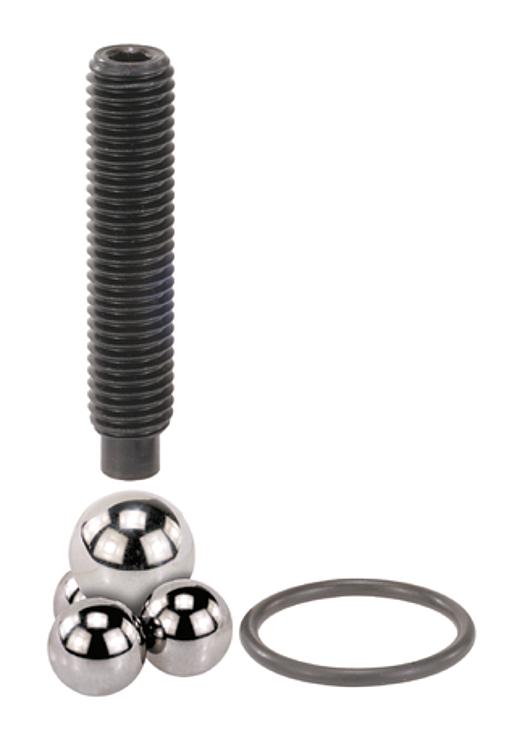

Onarım seti
- K1474
Konumlandırma silindiri paslanmaz çelik Ball Lock
- K1474
Konumlandırma silindiri için onarım seti paslanmaz çelik
- K0935
Konumlandırma silindiri Ball Lock çelik sustalı kollu
- K0935
Konumlandırma silindiri Ball Lock çelik yıldız tutuculu
- K0935
Konumlandırma silindiri, hızlı bağlama sistemli
- K0936
Merkezleme kovanları
- K1475
Merkezleme kovanları paslanmaz çelik
- K0937
Montaj burçları, Form A (arka taraftan preslenmiş)
- K1476
Montaj burçları, paslanmaz çelik
Form A (arka taraftan preslenmiş)
- K0938
Montaj burçları, Form B (ön tarafa vidalı)
- K1477
Montaj burçları paslanmaz çelik
Form B (ön tarafa vidalı)
- K1802
Kama gerdirme sistemli konumlandırma silindiri
- K1802
Konumlandırma silindiri için onarım seti
- K1219
Pnömatik konumlandırma silindiri
- K1220
Montaj burçları, çelik, pnömatik konumlandırma silindirleri için nikel kaplama
- K1486
Pnömatik konumlandırma silindiri
- K1487
Montaj burçları, çelik, pnömatik konumlandırma silindirleri için sertleştirilmiş ve parlatılmış
- K1738
Konumlandırma silindiri paslanmaz çelik
pnömatik
- K1739
Montaj burçları paslanmaz çelik
konumlandırma silindiri için, pnömatik
- K1740
Konumlandırma yuvaları yuvarlak paslanmaz çelik
pnömatik
- K1741
Konumlandırma yuvaları flanş paslanmaz çelik
pnömatik
- K1564
Sıkıştırma pimi, paslanmaz çelik
- K1742
Merkezleyici bağlama elemanları paslanmaz çelik
pnömatik
- Mengene germe teknolojisi
- Özel çözümler
- Klasik
- Sipariş numarası değişikliği
|
|
|
K0935Konumlandırma silindiri Ball Lock |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Konumlandırma silindiri: Islah çeliği.
Küreler: Rulman çeliği.Model:Konumlandırma silindiri: Temperlenmiş, perdahlı.
Küreler: Sertleştirilmiş, kaplamasız.Bilgi:Hareket cıvatası (D2) sıkılarak orta küre aşağıya bastırılır ve böylece üç sabitleme küresini dışa doğru bastırır ve montaj burcunda sabitlenir.
Kullanımı kolay olan bu sistemle, makine donatma süreleri geleneksel yöntemlere göre on iki hat daha kısadır. İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

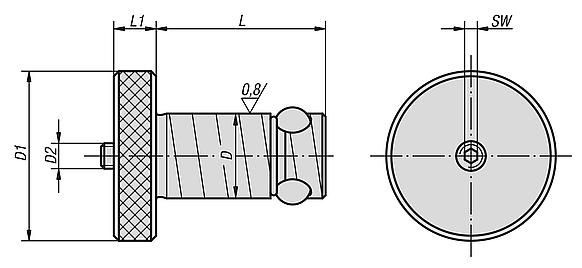

Sipariş numarası
| Bağlama plakaları
kalınlığı ±0,05 | D | D1 | D2 | L | L1 | SW | Tutma
kuvveti
F kN | Sıkma
torku
maks. Nm | Onarım seti
sipariş numarası | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0935.13013 | 13 | 13 | 22 | M5 | 27,6 | 6 | 2,5 | 3,3 | 1 | K0935.913013 |  | | 88,28 € | | | K0935.13020 | 20 | 13 | 22 | M5 | 34,6 | 6 | 2,5 | 3,3 | 1 | K0935.913020 | | | 92,87 € | | | K0935.16020 | 20 | 16 | 32 | M6 | 36,5 | 8 | 3 | 5,3 | 3 | K0935.916020 | | | 88,28 € | | | K0935.16025 | 25 | 16 | 32 | M6 | 41,5 | 8 | 3 | 5,3 | 3 | K0935.916025 | | | 90,26 € | | | K0935.20020 | 20 | 20 | 40 | M6 | 39,5 | 10 | 3 | 13,3 | 4 | K0935.920020 | | | 88,28 € | | | K0935.20025 | 25 | 20 | 40 | M6 | 44,5 | 10 | 3 | 13,3 | 4 | K0935.920025 | | | 92,87 € | | | K0935.25020 | 20 | 25 | 45 | M8 | 44 | 10 | 4 | 30 | 9 | K0935.925020 | | | 94,32 € | | | K0935.25025 | 25 | 25 | 45 | M8 | 49 | 10 | 4 | 30 | 9 | K0935.925025 | | | 96,60 € | | | K0935.30020 | 20 | 30 | 50 | M10 | 49 | 13 | 5 | 44 | 15 | K0935.930020 | | | 105,76 € | | | K0935.30025 | 25 | 30 | 50 | M10 | 54 | 13 | 5 | 44 | 15 | K0935.930025 | | | 111,91 € | | | K0935.35020 | 20 | 35 | 60 | M12 | 51 | 13 | 6 | 68 | 25 | K0935.935020 | | | 106,47 € | | | K0935.35025 | 25 | 35 | 60 | M12 | 56 | 13 | 6 | 68 | 25 | K0935.935025 | | | 111,91 € | | | K0935.35040 | 40 | 35 | 60 | M12 | 71 | 13 | 6 | 68 | 25 | K0935.935040 | | | 122,50 € | | | K0935.35050 | 50 | 35 | 60 | M12 | 81 | 13 | 6 | 68 | 25 | K0935.935050 | | | 131,66 € | | | K0935.50020 | 20 | 50 | 75 | M20 | 64 | 20 | 10 | 88 | 50 | K0935.950020 | | | 161,73 € | | | K0935.50025 | 25 | 50 | 75 | M20 | 69 | 20 | 10 | 88 | 50 | K0935.950025 | | | 168,87 € | | | K0935.50040 | 40 | 50 | 75 | M20 | 84 | 20 | 10 | 88 | 50 | K0935.950040 | | | 186,05 € | | | K0935.50050 | 50 | 50 | 75 | M20 | 94 | 20 | 10 | 88 | 50 | K0935.950050 | | | 198,92 € | |
