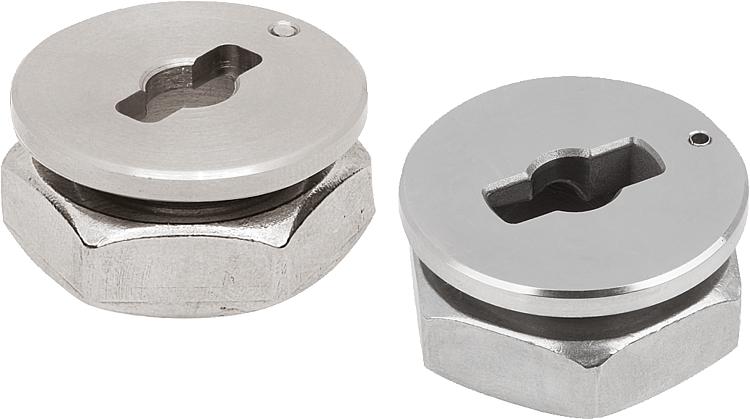

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik veya paslanmaz çelik gövde.
Paslanmaz çelik somun.Model:Gövde nikel kaplama veya yalın.

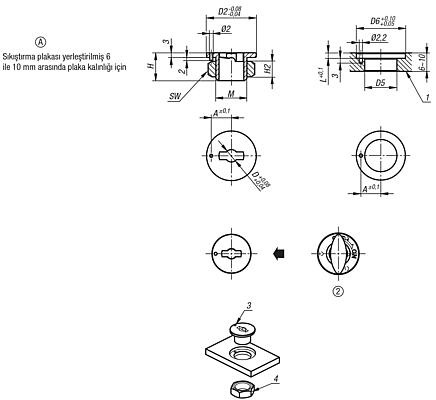

Somun yalın.Bilgi:Montaj imkanı Form A, 6 ile 10 mm arasında plaka kalınlığı için.Çizim bilgisi:

1) Plaka
2) Döner sıkıştırma sürgüsü
3) Montaj pimi
4) Somun

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1062_A Sıkıştırma plakaları, yerleştirilmiş, döner sıkıştırma sürgüsü için

170 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	Tip 2	D	D2	A	M	H2	SW	H	D5	D6	L	Fiyat
K1062.50	A	çelik	yerleştirilmiş	5	25	10,5	M14X1,5	8	22	16	15	25	3,5	12,87 €
K1062.80	A	çelik	yerleştirilmiş	8	32	13	M20X1,5	10	30	18	21	32	3,5	13,68 €
K1062.150	A	paslanmaz çelik	yerleştirilmiş	5	25	10,5	M14X1,5	8	22	16	15	25	3,5	21,69 €
K1062.180	A	paslanmaz çelik	yerleştirilmiş	8	32	13	M20X1,5	10	30	18	21	32	3,5	24,09 €
