Alüminyum dış parçalı ve işleme paylı kama kelepçesi

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Bağlama pabuçları
    - Kama gerdirici
      - Alüminyum dış parçalı ve işleme paylı kama kelepçesi

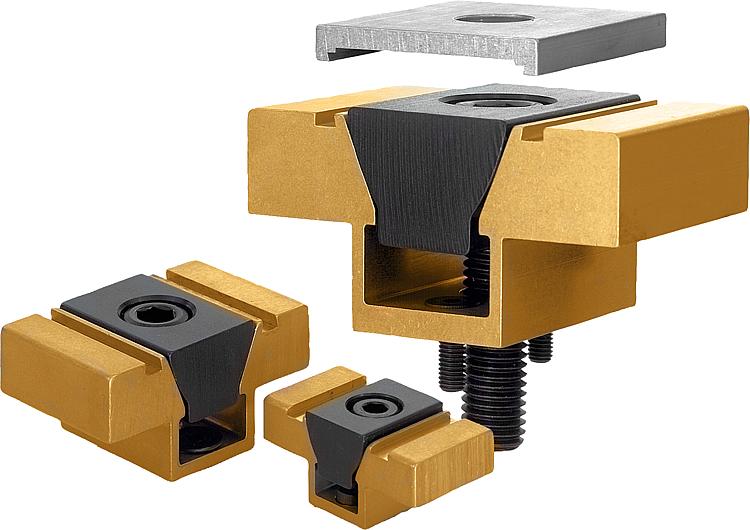

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Dış parça: Alüminyum profili.
Kama: Sementasyon çeliği.Model:Dış parça: Eloksal kaplamalı.

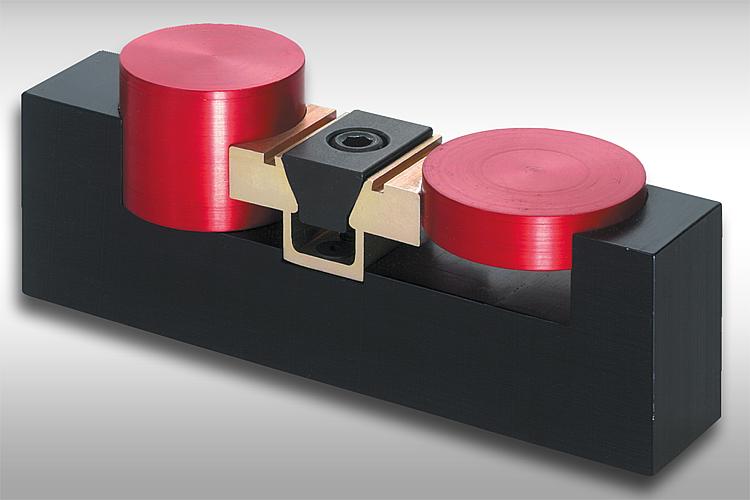

Kama: Perdahlı.Bilgi:Bir kama gerdirici ile aynı anda iki iş parçası gerdirilir. Uygun frezelenmiş yerler ile iş parçaları, form bağlantılı ve böylelikle tamamıyla güvenli bir şekilde ve gerilme olmadan gerdirilebilir. Küçük yapı şekli satesinde yer tasarruflu bir çoklu gerdirme elde etmek mümkündür.Çizim bilgisi:

1) Kilitleme plakası sadece form frezeleme için kullanılır, iş parçası gerdirme için değil.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0038 Alüminyum dış parçalı ve işleme paylı kama kelepçesi

242 kB

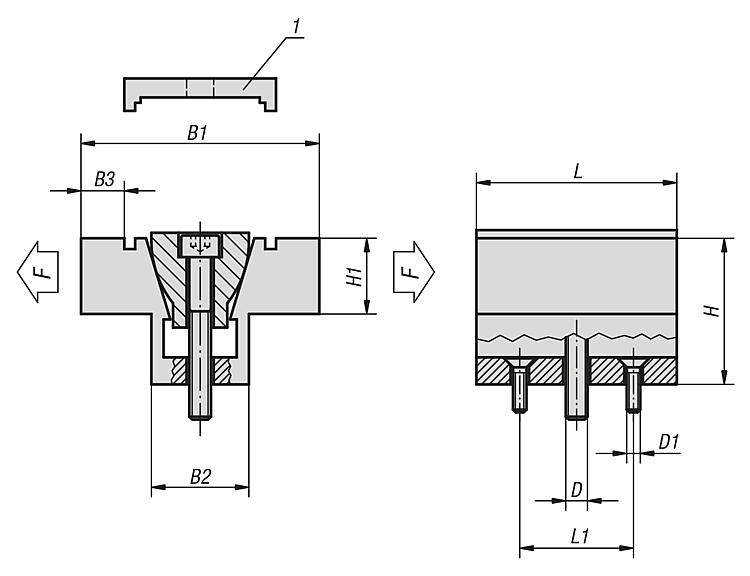

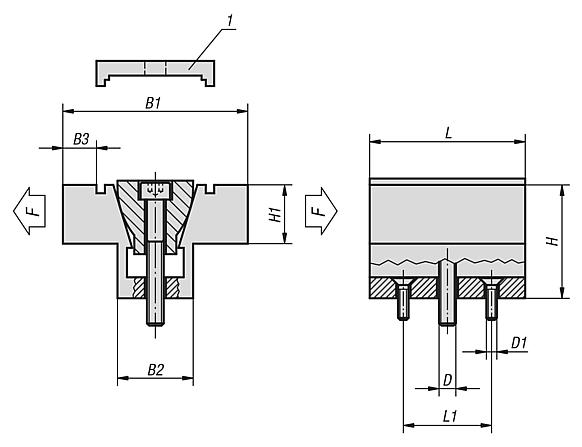

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D	D1	L	L1	B1 min. - maks.	B2	B3	H	H1	Bağlama kuvveti maks. kN	Sıkma torku maks. Nm	Fiyat
K0038.04	M04X16	M2	15,7	10,16	28,6 - 29,1	10,6	4,6	12,7	6,3	2,2	3,4	40,42 €
K0038.06	M06X25	M4	23,9	15,9	38,1 - 39	16,1	6,6	19,1	9,4	6,7	14,3	42,58 €
K0038.08	M08X30	M4	31,8	20,6	50,8 - 52	20,8	9,9	25,4	12,7	8,9	14,5	59,14 €
K0038.12	M12X50	M5	47,5	30,5	76,2 - 78	30,9	15,7	38,1	19	15,6	38,4	164,16 €
K0038.16	M16X60	M6	63,5	41,28	101,6 - 103,9	41,3	20,3	50,8	25,4	26,7	74,6	267,81 €
