AçıklamaÜrün açıklaması:Kama gerdiriciler işlev ilkeleri dolayısıyla çoklu gerdirmelere uygundur.
Kama yüzeyleri sayesinde büyük gerdirme güçlerine ulaşılır.
İsteğe göre kama gerdiricileri, germe rayı ile bağlantılı olarak veya dişli deliklerinde veya bir T kanalında gerdirme işlemi için kullanılabilir.
Gergi cıvatası içe döndürülerek her iki germe segmenti dışa hareket eder ve iş parçalarını işleme tertibatının sabit dayanak çenelerine karşı bastırır.
Çift kamada işlenen uzunlamasına delik sayesinde kama gerdiricileri kaydırılabilir veya toleranslar dengelenebilir.
Kaydırma yolu: M12 = ±1,0 mm, M16 = ±1,5 mm.Malzeme:Çift kama ve germe segmentleri sementasyon çeliği.Model:Çift kama ve germe segmentleri sertleştirilmiş, fosfat kaplamalı.Bilgi:Germe yüzeylerindeki iki adet vida deliği ile ek olarak, iş parçasının ideal bağlama derinliği için ilave yerleştirme çıtaları monte edilebilir.Teslimat kapsamıKama gerdirici.
Sabitleme cıvatası.Çizim bilgisi:

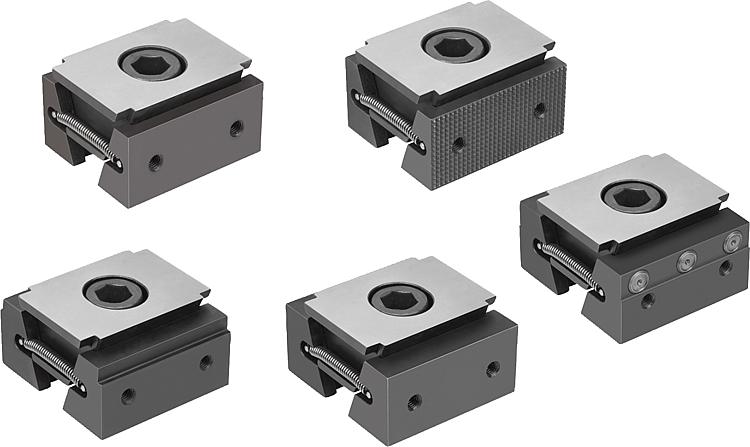

Form A: Sıkıştırma yüzeyleri yalın
Form B: Sıkıştırma yüzeyleri tırtıllı
Form C: Kademeli
Form D: İşleme eki ile
Form E: Germe pimleri ile

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1748 Farklı sıkıştırma yüzeylerine sahip çelik kama kelepçesi

204 kB

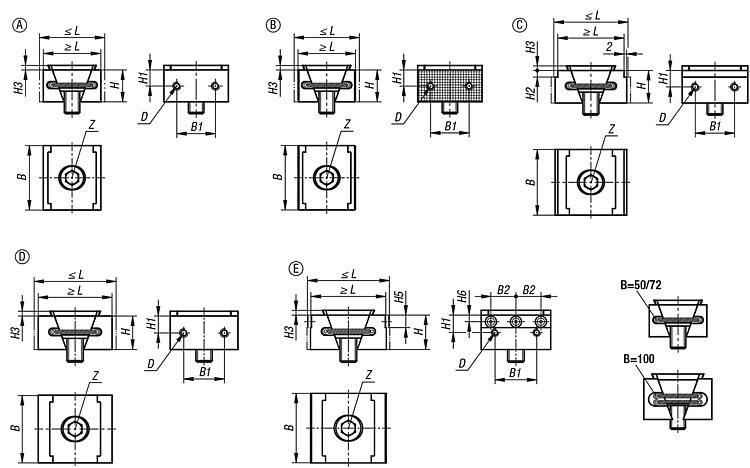

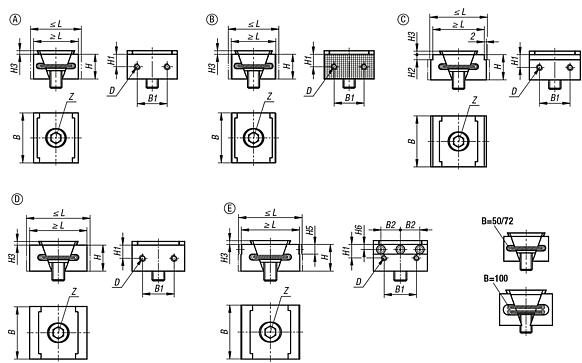

Çizimler (toplu genel bakış)

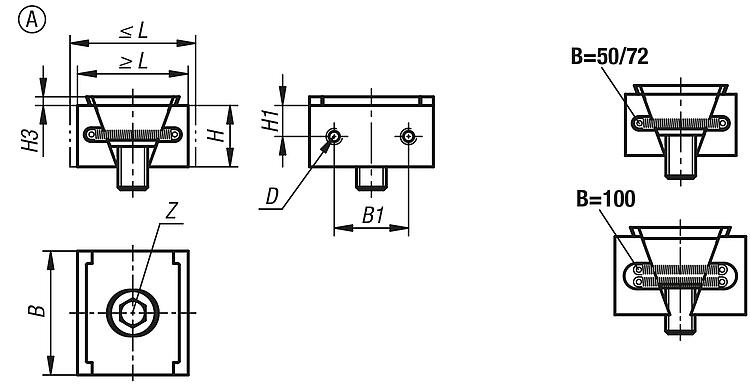

Kama kelepçe çeliği, Form A, pürüzsüz sıkıştırma yüzeyleri

daha fazla bilgi

Çizimler

Kama kelepçe çeliği, Form A, pürüzsüz sıkıştırma yüzeyleri

Ürün seçimi/filtresi

Sipariş numarası	Form	Form modeli	L min.	L maks.	B	H	B1	H1	H3	D İçten dişli	Z Silindir başlı cıvata DIN 912	Bağlama kuvveti maks. kN	Sıkma torku maks. Nm	Fiyat
K1748.0500112	A	düz	44,5	50,5	50	25	30	12,5	3,5	M5	M12x25	30	85	Talep üzerine
K1748.0720112	A	düz	61	68	72	39,7	44	21,3	3,5	M6	M12X40	30	85	Talep üzerine
K1748.0720116	A	düz	61	68	72	39,7	44	21,3	3,5	M6	M16X40	50	150	Talep üzerine
K1748.1000116	A	düz	71,5	81,5	100	42,6	64	21,6	5	M8	M16X40	50	150	Talep üzerine

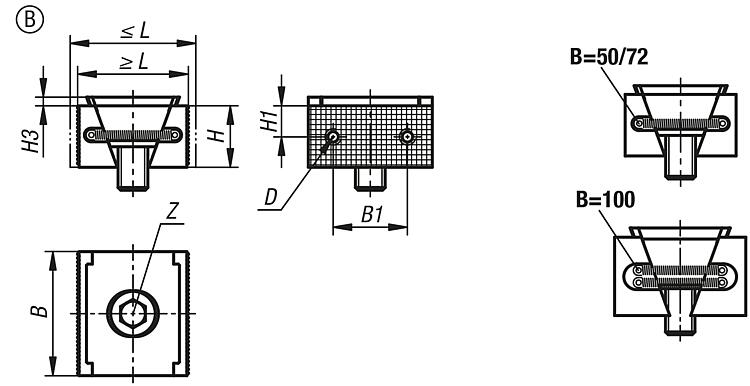

Kama kelepçesi çelik, Form B, tırtıklı sıkıştırma yüzeyleri

daha fazla bilgi

Çizimler

Kama kelepçesi çelik, Form B, tırtıklı sıkıştırma yüzeyleri

Ürün seçimi/filtresi

Sipariş numarası	Form	Form modeli	L min.	L maks.	B	H	B1	H1	H3	D İçten dişli	Z Silindir başlı cıvata DIN 912	Bağlama kuvveti maks. kN	Sıkma torku maks. Nm	Fiyat
K1748.0500212	B	tırtıllı	44,5	50,5	50	25	30	12,5	3,5	M5	M12x25	30	85	Talep üzerine
K1748.0720212	B	tırtıllı	61	68	72	39,7	44	21,3	3,5	M6	M12X40	30	85	Talep üzerine
K1748.0720216	B	tırtıllı	61	68	72	39,7	44	21,3	3,5	M6	M16X40	50	150	Talep üzerine
K1748.1000216	B	tırtıllı	71,5	81,5	100	42,6	64	21,6	5	M8	M16X40	50	150	Talep üzerine

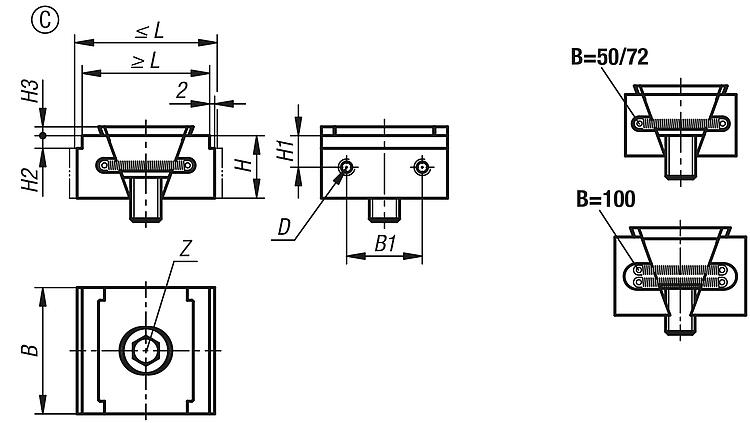

Kama kelepçesi çelik, Form C, basamaklı

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Form modeli	L min.	L maks.	B	H	B1	H1	H2	H3	D İçten dişli	Z Silindir başlı cıvata DIN 912	Bağlama kuvveti maks. kN	Sıkma torku maks. Nm	Fiyat
K1748.0502312	C	kademe 2 mm	50,5	56,5	50	25	30	12,5	2	3,5	M5	M12x25	30	85	Talep üzerine
K1748.0505312	C	kademe 5 mm	50,5	56,5	50	25	30	12,5	5	3,5	M5	M12x25	30	85	Talep üzerine
K1748.0722316	C	kademe 2 mm	67	74	72	39,7	44	21,3	2	3,5	M6	M16X40	50	150	Talep üzerine
K1748.0725316	C	kademe 5 mm	67	74	72	39,7	44	21,3	5	3,5	M6	M16X40	50	150	Talep üzerine
K1748.1002316	C	kademe 2 mm	77,5	87,5	100	42,6	64	21,6	2	5	M8	M16X40	50	150	Talep üzerine
K1748.1005316	C	kademe 5 mm	77,5	87,5	100	42,6	64	21,6	5	5	M8	M16X40	50	150	Talep üzerine

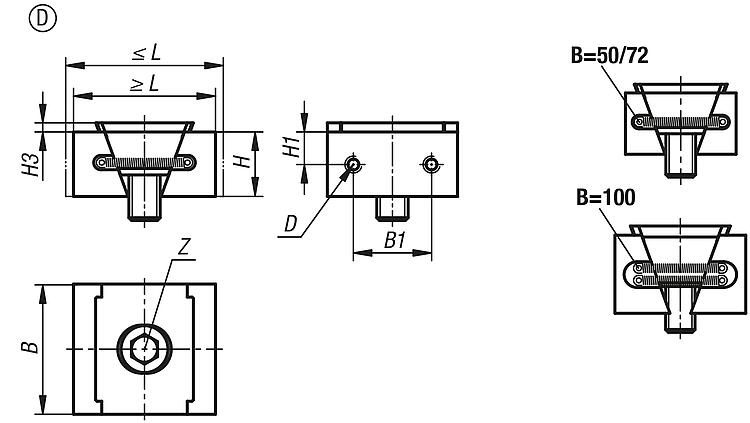

Kama kelepçe çelik, Form D, işleme payı ile

daha fazla bilgi

Çizimler

Kama kelepçe çelik, Form D, işleme payı ile

Ürün seçimi/filtresi

Sipariş numarası	Form	Form modeli	L min.	L maks.	B	H	B1	H1	H3	D İçten dişli	Z Silindir başlı cıvata DIN 912	Bağlama kuvveti maks. kN	Sıkma torku maks. Nm	Fiyat
K1748.0500412	D	işleme eki ile	54,5	60,5	50	25	30	12,5	3,5	M5	M12x25	30	85	Talep üzerine
K1748.0720412	D	işleme eki ile	71	78	72	39,7	44	21,3	3,5	M6	M12X40	30	85	Talep üzerine
K1748.0720416	D	işleme eki ile	71	78	72	39,7	44	21,3	3,5	M6	M16X40	50	150	Talep üzerine
K1748.1000416	D	işleme eki ile	81,5	91,5	100	42,6	64	21,6	5	M8	M16X40	50	150	Talep üzerine

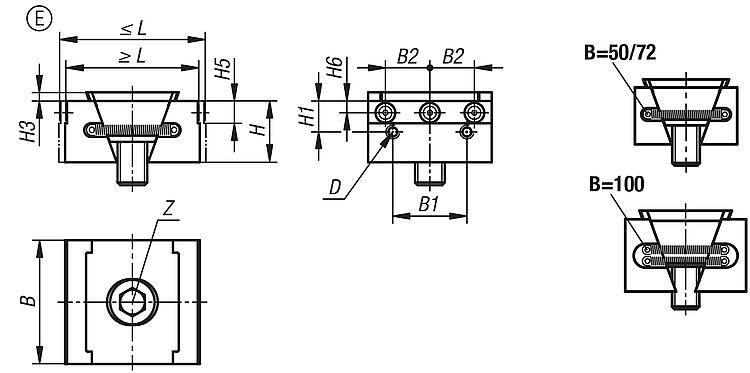

Çelik kama kelepçe, Form E, sıkıştırma pimleri ile

daha fazla bilgi

Çizimler

Çelik kama kelepçe, Form E, sıkıştırma pimleri ile

Ürün seçimi/filtresi

Sipariş numarası	Form	Form modeli	L min.	L maks.	B	H	B1	B2	H1	H3	H4	H5	H6	D İçten dişli	Z Silindir başlı cıvata DIN 912	Bağlama kuvveti maks. kN	Sıkma torku maks. Nm	Fiyat
K1748.0500512	E	pimli	54	60	50	25	30	18	12,5	3,5	5	9	4,75	M5	M12x25	30	85	Talep üzerine
K1748.0720512	E	pimli	70,2	77,6	72	39,7	44	27	21,3	3,5	-	9	4,75	M6	M12X40	30	85	Talep üzerine
K1748.0720516	E	pimli	70,2	77,6	72	39,7	44	27	21,3	3,5	-	9	4,75	M6	M16X40	50	150	Talep üzerine
K1748.1000516	E	pimli	80,5	90,5	100	42,6	64	40	21,6	5	-	9	4,75	M8	M16X40	50	150	Talep üzerine
