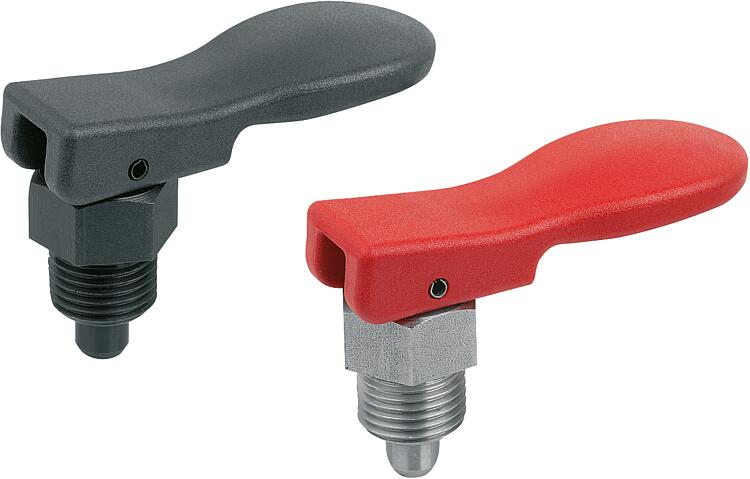

        Plastik eksantrik kamlı kenetleme kollu ve kontra somunsuz çelik veya paslanmaz çelik indeksleme pistonları, kısa model

Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:İndeksleme pistonları kilitleme konumunun çapraz kuvvetler nedeniyle değişmesinin engellenmesi gerektiği yerlerde kullanılır. Ancak indeksleme pistonu elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir. Bu indeksleme pistonunda, çıkartma eksantrik kamlı kenetleme kolu aracılığıyla gerçekleştirilir. İndeksleme pistonu, tutma kolu eksantriğin ölü noktası üzerine hareket ettirildiğinde çıkartılmış kalır.
Ergonomik eksantrik tutamağı, düşük efor ile kolay kullanıma imkan verir. Malzeme:

Çelik model:
Dişli kovanlı ve kilitleme pimi kolay işlenir çelik.

Paslanmaz çelik model:
Dişli kovan 1.4305.
Kilitleme pimi 1.4305.
Tutma kolu, termoplastik PPA (yüksek sıcaklığa dayanıklı) cam elyaf takviyeli.

Model:Çelik model:
Dişli kovan karartılmış.
Kilitleme pimi: Sertleştirilmiş, taşlanmış ve karartılmış.

Paslanmaz çelik model:
Dişli kovan yalın.
Kilitleme pimi taşlanmış ve yalın.

Tutamak kolu siyah veya trafik kırmızısı RAL3020.Sıcaklık aralığı:IEC 216 uyarınca sürekli kullanım sıcaklığı maks. 160 °C.
Kısa süreli kullanım sıcaklığı maks. 250 °C.Avantajlar:Basit ve hızlı kullanım.
Yüksek sıcaklık uygulamaları için uygun.
Entegre kilitleme fonksiyonlu.
Kısa model.
Dar alanlar için idealdir.Aksesuar:Ara halkalar K0665.
Konumlandırma burçları, indeksleme pistonları için K1290.
İnce duvarlı parçalar için sabitleme kitleri K2146.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K2109_A Plastik eksantrik kamlı kenetleme kollu ve kontra somunsuz çelik veya paslanmaz çelik indeksleme pistonları, kısa model

169 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	Bileşen rengi	Form	A	A1	B	B1	D	D1	Strok S	L	L1	L2	SW1	F x 30°	Yay kuvveti Başlangıç F1 yakl. N	Yay kuvveti Bitiş F2 yakl. N	Fiyat
K2109.8105	çelik	siyah	A	31,7	41,7	17,9	12,9	5	M10x1	5	30	8	7	13	1,3	5	12	10,03 €
K2109.8206	çelik	siyah	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	34	10	8	14	1,8	6	14	11,34 €
K2109.8308	çelik	siyah	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	42,9	12	10	19	2,3	14	28	13,32 €
K2109.8410	çelik	siyah	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	49,9	15	12	22	2,8	15	32	21,62 €
K2109.8105154	çelik	trafik kırmızı RAL 3020	A	31,7	41,7	17,9	12,9	5	M10x1	5	30	8	7	13	1,3	5	12	10,03 €
K2109.8206154	çelik	trafik kırmızı RAL 3020	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	34	10	8	14	1,8	6	14	11,34 €
K2109.8308154	çelik	trafik kırmızı RAL 3020	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	42,9	12	10	19	2,3	14	28	13,32 €
K2109.8410154	çelik	trafik kırmızı RAL 3020	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	49,9	15	12	22	2,8	15	32	21,62 €
K2109.18105	paslanmaz çelik	siyah	A	31,7	41,7	17,9	12,9	5	M10x1	5	30	8	7	13	1,3	5	12	14,61 €
K2109.18206	paslanmaz çelik	siyah	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	34	10	8	14	1,8	6	14	17,28 €
K2109.18308	paslanmaz çelik	siyah	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	42,9	12	10	19	2,3	14	28	23,44 €
K2109.18410	paslanmaz çelik	siyah	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	49,9	15	12	22	2,8	15	32	41,36 €
K2109.18105154	paslanmaz çelik	trafik kırmızı RAL 3020	A	31,7	41,7	17,9	12,9	5	M10x1	5	30	8	7	13	1,3	5	12	14,61 €
K2109.18206154	paslanmaz çelik	trafik kırmızı RAL 3020	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	34	10	8	14	1,8	6	14	17,28 €
K2109.18308154	paslanmaz çelik	trafik kırmızı RAL 3020	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	42,9	12	10	19	2,3	14	28	23,44 €
K2109.18410154	paslanmaz çelik	trafik kırmızı RAL 3020	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	49,9	15	12	22	2,8	15	32	41,36 €
