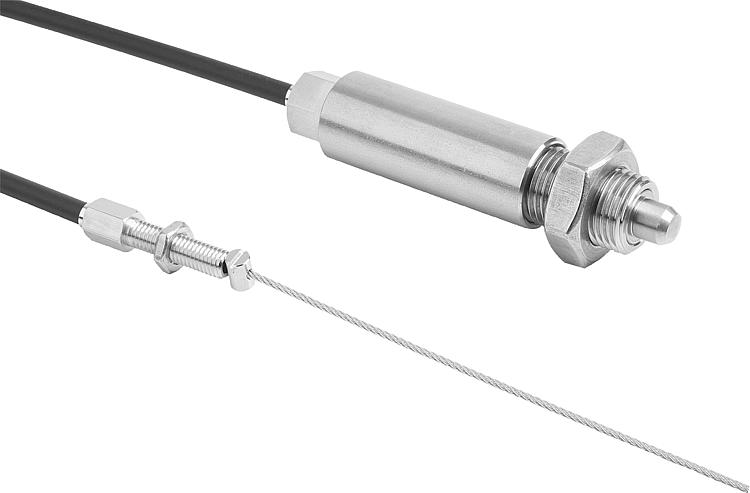

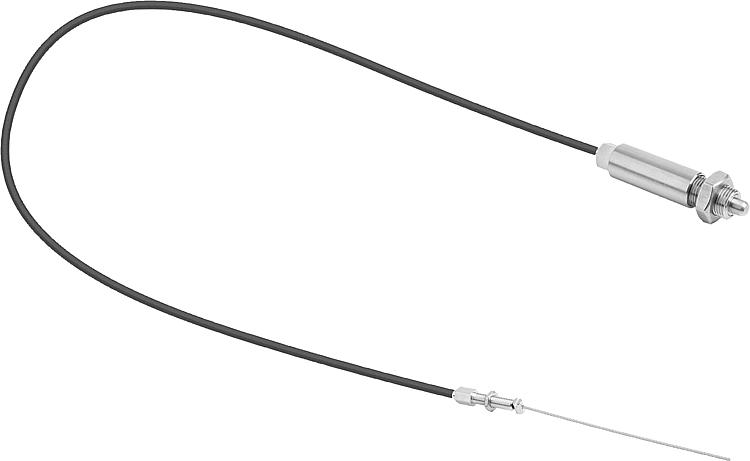

        İndeksleme pistonları, paslanmaz çelik, uzaktan kumandalı

Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:İndeksleme pistonları kilitleme konumunun çapraz kuvvetler nedeniyle değişmesinin engellenmesi gerektiği yerlerde kullanılır.
Bununla ilgili örnekler makine, mobilya ve özel araç yapımında uzunluk ve yükseklik sabitlemesi ve ayrıca konum sabitlemesidir.

Uzaktan tetiklemeli indeksleme pistonları, erişilemeyen yapı alanları kullanımı zorlaştırdığında veya ergonomi ve güvenlik unsurları nedeniyle uzaktan tetikleme gerektiğinde kullanılır.

İndeksleme pistonu ve operatör tarafı arasındaki bağlantı bir Bowden kablosu üzerinden gerçekleşir. İndeksleme pistonu ve tetikleme elemanı kombinasyonu, birçok uygulama durumu için kullanılabilen bir komple sistem oluşturmaktadır.
Tetikleme elemanına alternatif olarak kişisel bir tetikleme elemanının sisteme dahil edilmesi için birlikte verilen vidalama nipeli (Ø5 x 7 mm) kullanılmaktadır.

Farklı Bowden kablosu uzunluk versiyonları seçilebilir.
İlgili uygulamada ayar hassasiyetini sağlamak için Bowden kablosu montaj sırasında ilgili biçimde kısaltılabilir.

Bir korozyon koruması uygun bir malzeme seçimi ve kaplamalarla elde edilir. Çelik halat veya Bowden kablosu kılıfı gerekirse kolayca değiştirilebilir.Malzeme:İndeksleme pistonları, paslanmaz çelik.
Çelik halat, paslanmaz çelik.
Çekme kılıfı çelik tel, iç ve dış plastik kaplamalı.
Uç kovanları, ayar vidaları ve vidalama nipeli pirinç.Model:Kilitleme pimi sertleştirilmiş, taşlanmış ve yalın.
Bowden kablosu kılıfı siyah.Sipariş bilgisi:Uzaktan tetiklemeli indeksleme pistonları ve tetikleme elemanı ayrıca sipariş edilmelidir.Bilgi:Bowden tellerinin montajında aşağıdaki noktalar dikkate alınmalıdır:
Serbest halat ucunun uzunluğu döşeme açısı, bükme yarıçapı ve yük faktörleri nedeniyle değişebilir. Bu nedenle karşı yatağın (çekme kılıfı) uzunluğu, Bowden kablosu döşendikten sonra birlikte verilen ayar vidası yardımıyla uyarlanmalıdır. Aynı zamanda ayar vidası ile Bowden kablosu sisteminin ön gerilimi ayarlanır.
Döşeme sırasında özellikle asgari bükme yarıçapının, bu durumda R = 65 mm, altına inilmemesine dikkat edilmelidir. Dar yarıçap yüksek aşınmaya ve yüksek sürtünmeye yol açabilir.
Montaj sırasında kısa süreliğine de olsa asgari bükme yarıçapının altına inilmemelidir, aksi takdirde çekme kılıfında hasar meydana gelir. Kılıf ayrıca baskı kuvvetlerinin karşılanması için tasarlanmıştır. Çok fazla çekilirse iç taraftaki spiral esnetilir ve kalıcı hasar verilir.Talep üzerine:Özel modeller.Aksesuar:Altıgen somunlar K0700.
Tutucu parçalar K0638.
Mesafe halkaları K0665.
Konumlandırma burçları K1290.
Etkinleştirme elemanı K1502.12420.
Kumanda telleri K2116.
Halatlar K2023.
Tel kılıfları K2024.
Uç kovanlar K2025.
Ayar vidaları K2026.
Vidalı nipeller K2027.
Teslimat kapsamıİndeksleme pistonu, önceden monte edilmiş halat, çekme kılıfı, uç kovan, ayar vidası M6 x 34 mm ve vidalama nipeli Ø5 x 7 mm ile.Çizim bilgisi:

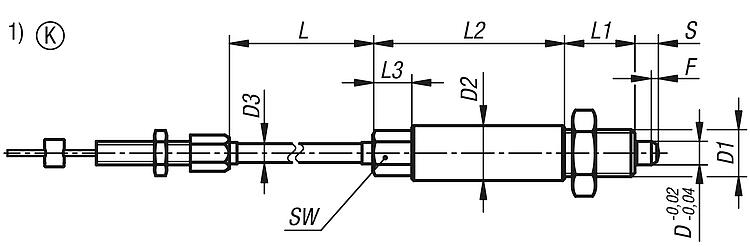

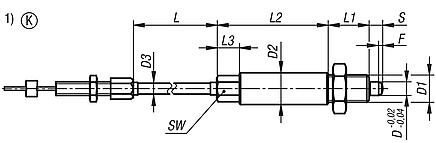

1) İndeksleme pistonu
2) Bowden kablosu kılıfı
3) Bowden kablosu halatı
4) Ayar vidası
5) Tetikleme elemanı
6) Vidalama nipeli
7) Kapak

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1502_AB İndeksleme pistonları, paslanmaz çelik, uzaktan kumandalı

236 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D	D1	D2	D3	L	L1	L2	L3	Strok S	SW	F x 30°	Yay kuvveti Başlangıç F1 yakl. N	Yay kuvveti Bitiş F2 yakl. N
-	6	M12x1,5	14	5	1000	18	49	10	6	10	1,8	6	14
-	6	M12x1,5	14	5	3000	18	49	10	6	10	1,8	6	14
-	6	M12x1,5	14	5	5000	18	49	10	6	10	1,8	6	14
-	8	M16x1,5	19	5	1000	23	59	10	8	13	2,3	15	35
-	8	M16x1,5	19	5	3000	23	59	10	8	13	2,3	15	35
-	8	M16x1,5	19	5	5000	23	59	10	8	13	2,3	15	35
-	10	M20x1,5	23	5	1000	24	65	10	10	16	2,8	15	34
-	10	M20x1,5	23	5	3000	24	65	10	10	16	2,8	15	34
-	10	M20x1,5	23	5	5000	24	65	10	10	16	2,8	15	34
-	12	M20x1,5	23	5	1000	26	65	10	12	16	2,8	15	39
-	12	M20x1,5	23	5	3000	26	65	10	12	16	2,8	15	39
-	12	M20x1,5	23	5	5000	26	65	10	12	16	2,8	15	39
