K0498

Boru bağlantı elemanı flanş, alüminyum, doğrusal ünite için

Ürünler
- Kullanım parçaları | Norm birimleri
  - Boru bağlantı elemanları, profil bağlama elemanı
    - Boru bağlantı elemanı
      - Boru bağlantı elemanı flanş, alüminyum, doğrusal ünite için

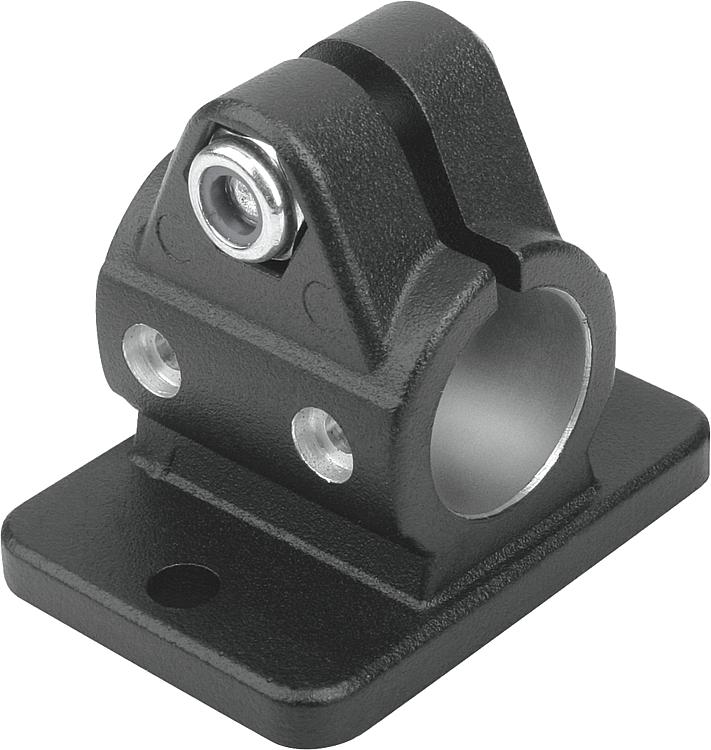

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Alüminyum döküm.
Silindir başlı cıvata DIN 7984 ve altı köşeli somun DIN 985, çelik.Model:siyah toz boya kaplamalı.
Silindir başlı cıvata ve altı köşeli somun galvaniz kaplama.Bilgi:* Uzunlamasına delik.Talep üzerine:Sabitleme için sustalı kollar.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0498 Boru bağlantı elemanı flanş, alüminyum, doğrusal ünite için

238 kB

Doğrusal ünite boru sistemi için teknik bilgi

67,6 kB

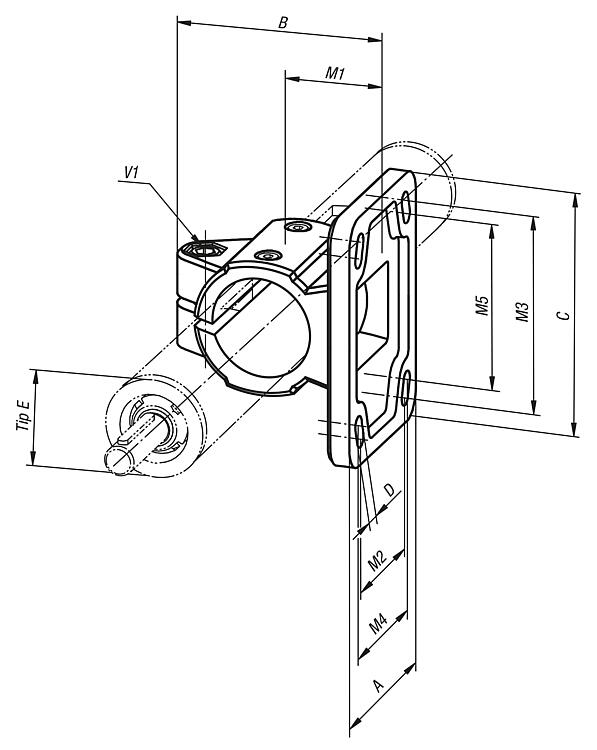

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip E	A	B	C	D	M1	M2	M3	M4	M5	V1	Fiyat
K0498.18	18	37	42,5	50	5,5 (2x)	18	-	40	-	-	M6x16	17,78 €
K0498.30	30	55	63	78	6,5* (2x)	30	-	60	-	53	M8x25	20,35 €
K0498.40	40	80	87	105	8,5* (4x)	42	52	82	60	80	M10x30	33,89 €
K0498.50	50	92	100	130	10,5* (4x)	50	60	100	62	98	M10x35	34,73 €
