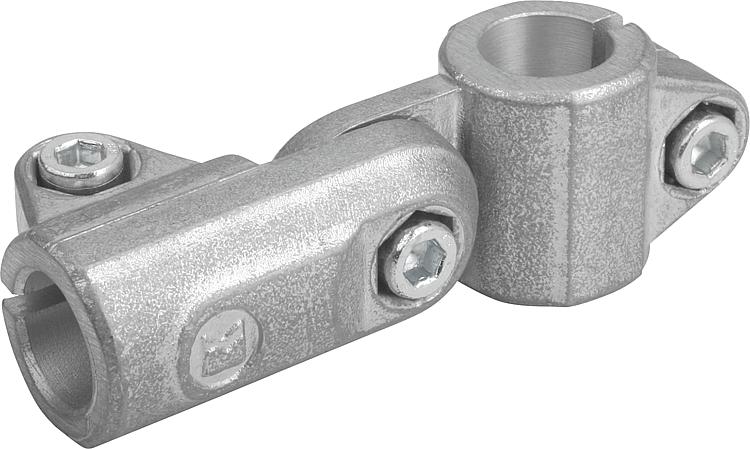

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Alüminyum döküm.Silindir başlı cıvata DIN 7984 ve altı köşeli somun DIN 985, çelik.
Başl. A = 20,1 altıgen cıvatalar DIN 931.Model:zımparalanmış.
Silindir başlı cıvata, altıgen cıvata ve altıgen somun galvaniz kaplama.
Bilgi:Boru bağlantı elemanı mafsalları, 180° kademesiz olarak ayarlanabilir.Talep üzerine:Sabitleme için sustalı kollar ve diğer çaplar.Aksesuar:- Yuvarlak ve dört köşe borular K0493Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0488 Boru bağlantı elemanı mafsal, alüminyum

674 kB

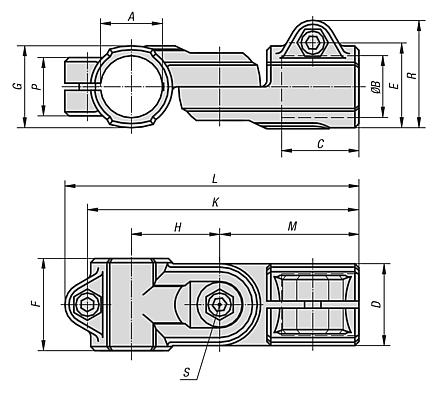

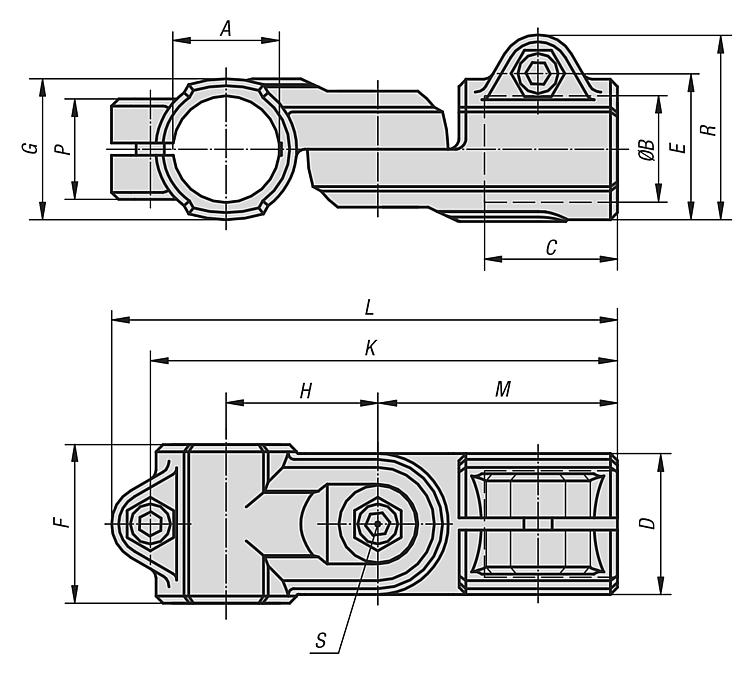

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	A	B	C	D	E	F	G	H	K	L	M	P	R	S	Fiyat
K0488.512	12,1	12,1	25	26	29,4	30	26	27	87	95,5	44	21	37,5	M6x18	Talep üzerine
K0488.514	14,1	14,1	25	26	29,4	30	26	27	87	95,5	44	21	37,5	M6x18	Talep üzerine
K0488.516	16,1	16,1	25	26	29,4	30	26	27	87	95,5	44	21	37,5	M6x18	Talep üzerine
K0488.518	18,1	18,1	25	26	29,4	30	26	27	87	95,5	44	21	37,5	M6x18	Talep üzerine
K0488.520	20,1	20,1	45	40	42	40	40	43	138	147	73	33	52	M8x35	Talep üzerine
K0488.525	25,1	25,1	45	40	42	40	40	43	138	147	73	33	52	M8x35	Talep üzerine
K0488.530	30,1	30,1	45	40	42	40	40	43	138	147	73	33	52	M8x35	Talep üzerine
K0488.540	40,2	40,2	60	56	57	56	56	60	188	200	100	48	69	M10x50	Talep üzerine
