Yağ seviyesi göstergesi, Form B, termometreli

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Doldurma seviyesi göstergeleri, kapatma tapaları
    - Yağ seviyesi göstergesi
      - Yağ seviyesi göstergesi, Form B, termometreli

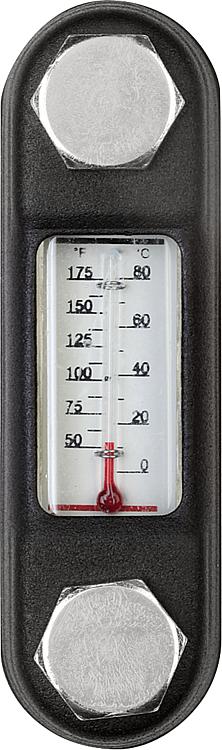

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde: çelik.
Kontrol camı: termoplastik poliamid.
O-ring ve yassı conta: kauçuk (NBR).
Reflektör: alüminyum.
Cıvata ve altı köşeli somun: çelik.Model:Gövde: siyah boyalı.
Kontrol camı: cam berraklığında, yüksek mekanik mukavemet, eskimeye karşı dayanıklı, yağda 100 °C'ye kadar ve suda 70 °C'ye kadar ısıya karşı dayanıklı.
Reflektör: beyaz boyalı, İşaret çizgileri veya skala: siyah.
Cıvata ve altı köşeli somun: galvaniz kaplama.Bilgi:Yağ seviyesi göstergeleri, çizimde gösterildiği gibi veya doğrudan dişli deliklere monte edilebilir. Sabitleme delikleri için aks mesafesi = L1 ±0,5.
Yağ seviyesi göstergeleri, basınçsız çalışan tanklar için uygundur.

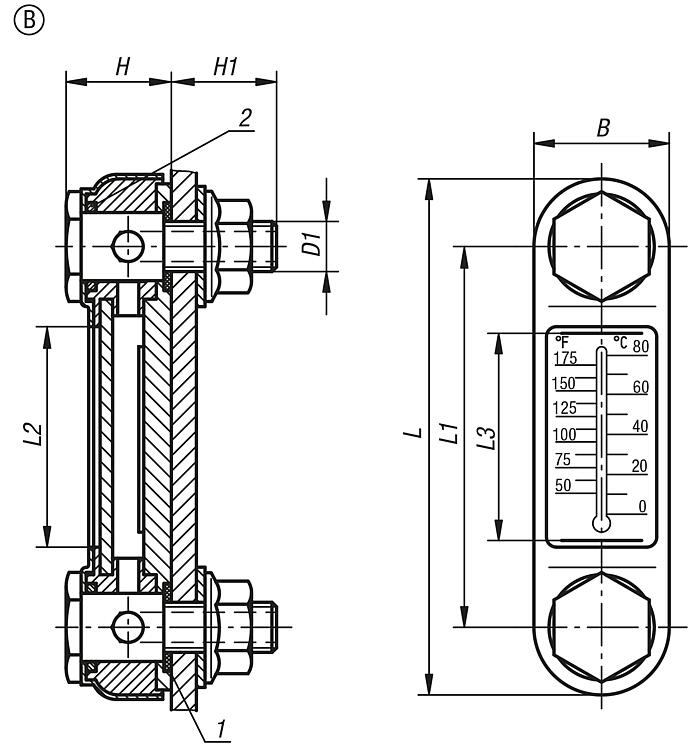

Maksimum çalışma sıcaklığı: 100 °C.Çizim bilgisi:

1) Yassı conta
2) O-halka

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0444_B Yağ seviyesi göstergesi, Form B, termometreli

225 kB

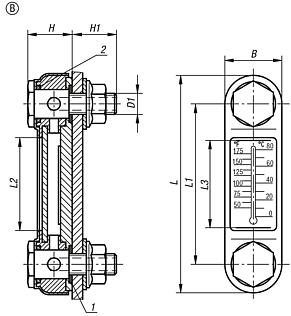

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	B	D1	H	H1	L	L1	L2	L3	Sabitleme cıvatası sayısı	Termometre göstergesi	Fiyat
K0444.207610	B	31	M10	24,5	20	107	76	39	37	2	0 - 80 °C / 50 - 175 °F	13,50 €
K0444.207612	B	31	M12	24,5	20	107	76	39	37	2	0 - 80 °C / 50 - 175 °F	13,50 €
K0444.212710	B	31	M10	24,5	20	156	127	90	80	2	0 - 100 °C / 50 - 200 °F	17,83 €
K0444.212712	B	31	M12	24,5	20	156	127	90	80	2	0 - 100 °C / 50 - 200 °F	17,83 €
K0444.225412	B	34	M12	33	17	286	254	200	178	2	0 - 100 °C / 50 -200 °F	34,34 €
