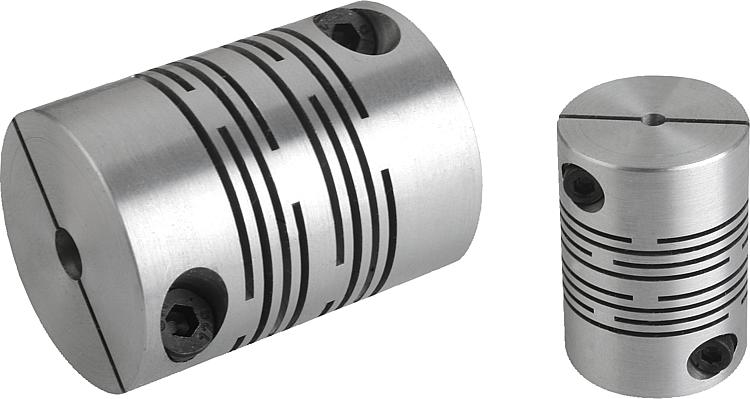

K2037Alüminyum yay çubuklu kaplinler sıkıştırma göbekleri ile |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Alüminyum.Model:kaplamasız.Bilgi:Açıya senkron dönme hareketlerini aktarmak için boşluksuz, dönmeyen, bükme bakımından esnek ve bakım gerektirmeyen komple metal kaplin. Yenilikçi yarık yapısı, düşük dengeleme kuvvetlerinde çok iyi eksenel, radyal ve açısal esneklik sunar. Servo motorlar için son derece uygun. Mil sabitlemesi için sıkıştırma göbekli.Sıcaklık aralığı:-50 °C - +150 °C.Montaj:Yay çubuklu kaplinler H7 uyumuna sahiptir. Önerilen uyum boşluğu 0,02 mm - 0,05 mm'dir. Bu uyum boşluğu ve mil muylularının yağlanması montajı ve sökmeyi kolaylaştırır.Talep üzerine:İstenen göbek deliği D1 ve D2, tolerans sınıfı veya tolerans alanı ile ile ayrı olmalıdır.
DIN 6885 uyarınca uygu kaması. İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası
| Boyut | D1
(H7) | D2
(H7) | D1/D2
min. | D1/D2
maks. | D4 | L | L1 | L2 | Nominal tork
Nm
| Burulma mukavemeti
(10³ Nm/rad) | Atalet momenti
(gm²) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K2037.0160230606 | 16 | 6 | 6 | 3 | 6 | 16 | 23 | 7 | 3,5 | 3 | 0,076 | 0,00028 |  | | 30,97 € | | | K2037.0180160606 | 18 | 6 | 6 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 3 | 0,103 | 0,00045 | | | 33,11 € | | | K2037.0200280808 | 20 | 8 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 41,64 € | | | K2037.0250280810 | 25 | 8 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 44,84 € | | | K2037.0250280606 | 25 | 6 | 6 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 44,84 € | | | K2037.0400481012 | 40 | 10 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 64,01 € | | | K2037.0400481212 | 40 | 12 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 64,01 € | | | K2037.0400481515 | 40 | 15 | 15 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 64,01 € | | | K2037.0160230505 | 16 | 5 | 5 | 3 | 6 | 16 | 23 | 7 | 3,5 | 3 | 0,076 | 0,00028 | | | 30,97 € | | | K2037.0180160505 | 18 | 5 | 5 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 3 | 0,103 | 0,00045 | | | 33,11 € | | | K2037.0200280606 | 20 | 6 | 6 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 41,64 € | | | K2037.0220200606 | 22 | 6 | 6 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 41,64 € | | | K2037.0220200508 | 22 | 5 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 41,64 € | | | K2037.0220200808 | 22 | 8 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 41,64 € | | | K2037.0220200505 | 22 | 5 | 5 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 41,64 € | | | K2037.0250281010 | 25 | 10 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 44,84 € | | | K2037.0250280608 | 25 | 6 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 44,84 € | | | K2037.0250280610 | 25 | 6 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 44,84 € | | | K2037.0250280808 | 25 | 8 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 44,84 € | | | K2037.0300401010 | 30 | 10 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 52,29 € | | | K2037.0300400810 | 30 | 8 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 52,29 € | | | K2037.0400481616 | 40 | 16 | 16 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 64,01 € | | | K2037.0400481010 | 40 | 10 | 10 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 64,01 € | | | K2037.0500651919 | 50 | 19 | 19 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 78,92 € | | | K2037.0500651616 | 50 | 16 | 16 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 78,92 € | | | K2037.0200280508 | 20 | 5 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 41,64 € | | | K2037.0220200506 | 22 | 5 | 6 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 41,64 € | | | K2037.0300400606 | 30 | 6 | 6 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 52,29 € | | | K2037.0200280608 | 20 | 6 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 41,64 € | | | K2037.0180160506 | 18 | 5 | 6 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 3 | 0,103 | 0,00045 | | | 33,11 € | | | K2037.0500652020 | 50 | 20 | 20 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 78,92 € | | | K2037.0300400808 | 30 | 8 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 52,29 € | | | K2037.0300400608 | 30 | 6 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 52,29 € | | | K2037.0600802424 | 60 | 24 | 24 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,23200 | | | 181,21 € | | | K2037.0160230506 | 16 | 5 | 6 | 3 | 6 | 16 | 23 | 7 | 3,5 | 3 | 0,076 | 0,00028 | | | 30,97 € | | | K2037.0700953232 | 70 | 32 | 32 | 15 | 35 | 70 | 95 | 25 | 12,5 | 130 | 66,768 | 0,50660 | | | 223,82 € | | | K2037.0700952020 | 70 | 20 | 20 | 15 | 35 | 70 | 95 | 25 | 12,5 | 130 | 66,768 | 0,50660 | | | 223,82 € | | | K2037.0220200608 | 22 | 6 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 41,64 € | | | K2037.0600802020 | 60 | 20 | 20 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,23200 | | | 181,21 € | | | K2037.0200280505 | 20 | 5 | 5 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 41,64 € | | | K2037.0160230303 | 16 | 3 | 3 | 3 | 6 | 16 | 23 | 7 | 3,5 | 3 | 0,076 | 0,00028 | | | 30,97 € | | | K2037.0180160303 | 18 | 3 | 3 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 3 | 0,103 | 0,00045 | | | 33,11 € | | | K2037.0200280303 | 20 | 3 | 3 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 41,64 € | | | K2037.0200280506 | 20 | 5 | 6 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 41,64 € | | | K2037.0220200303 | 22 | 3 | 3 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 41,64 € | | | K2037.0300400610 | 30 | 6 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 52,29 € | | | K2037.0400480606 | 40 | 6 | 6 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 64,01 € | | | K2037.0500651010 | 50 | 10 | 10 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 78,92 € | | | K2037.0500651515 | 50 | 15 | 15 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 78,92 € | | | K2037.0600801010 | 60 | 10 | 10 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,23200 | | | 181,21 € | | | K2037.0600801616 | 60 | 16 | 16 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,23200 | | | 181,21 € | | | K2037.0700951515 | 70 | 15 | 15 | 15 | 35 | 70 | 95 | 25 | 12,5 | 130 | 66,768 | 0,50660 | | | 223,82 € | |
| Sipariş numarası | maks.
devir sayısı
Dev/dak | Maks.
açı kayması
(°) | Maks. şaft kayması
eksenel
(mm) | Maks. şaft kayması
radyal
(mm) | C
(ISO 4029) | Cıvataları
sıkma
torku (Nm) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K2037.0160230606 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 30,97 € | | | K2037.0180160606 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 33,11 € | | | K2037.0200280808 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 41,64 € | | | K2037.0250280810 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 44,84 € | | | K2037.0250280606 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 44,84 € | | | K2037.0400481012 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 64,01 € | | | K2037.0400481212 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 64,01 € | | | K2037.0400481515 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 64,01 € | | | K2037.0160230505 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 30,97 € | | | K2037.0180160505 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 33,11 € | | | K2037.0200280606 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 41,64 € | | | K2037.0220200606 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 41,64 € | | | K2037.0220200508 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 41,64 € | | | K2037.0220200808 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 41,64 € | | | K2037.0220200505 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 41,64 € | | | K2037.0250281010 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 44,84 € | | | K2037.0250280608 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 44,84 € | | | K2037.0250280610 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 44,84 € | | | K2037.0250280808 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 44,84 € | | | K2037.0300401010 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 52,29 € | | | K2037.0300400810 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 52,29 € | | | K2037.0400481616 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 64,01 € | | | K2037.0400481010 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 64,01 € | | | K2037.0500651919 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 78,92 € | | | K2037.0500651616 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 78,92 € | | | K2037.0200280508 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 41,64 € | | | K2037.0220200506 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 41,64 € | | | K2037.0300400606 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 52,29 € | | | K2037.0200280608 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 41,64 € | | | K2037.0180160506 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 33,11 € | | | K2037.0500652020 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 78,92 € | | | K2037.0300400808 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 52,29 € | | | K2037.0300400608 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 52,29 € | | | K2037.0600802424 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 181,21 € | | | K2037.0160230506 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 30,97 € | | | K2037.0700953232 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 223,82 € | | | K2037.0700952020 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 223,82 € | | | K2037.0220200608 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 41,64 € | | | K2037.0600802020 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 181,21 € | | | K2037.0200280505 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 41,64 € | | | K2037.0160230303 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 30,97 € | | | K2037.0180160303 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 33,11 € | | | K2037.0200280303 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 41,64 € | | | K2037.0200280506 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 41,64 € | | | K2037.0220200303 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 41,64 € | | | K2037.0300400610 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 52,29 € | | | K2037.0400480606 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 64,01 € | | | K2037.0500651010 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 78,92 € | | | K2037.0500651515 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 78,92 € | | | K2037.0600801010 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 181,21 € | | | K2037.0600801616 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 181,21 € | | | K2037.0700951515 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 223,82 € | |
