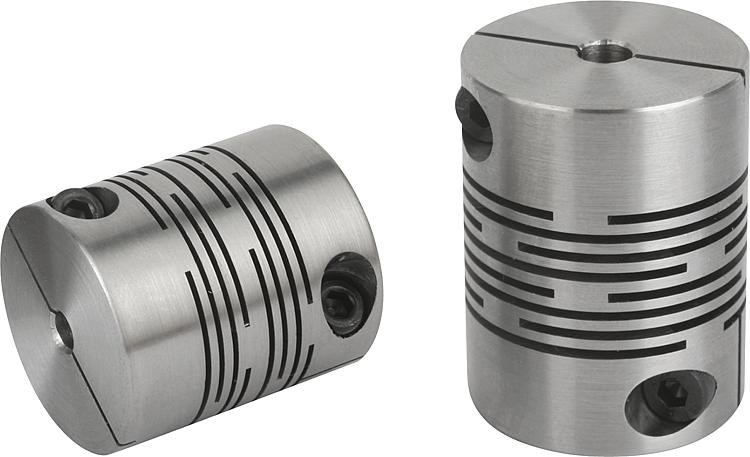

K2038Paslanmaz çelik yay çubuklu kaplinler sıkıştırma göbekli |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Paslanmaz çelik 1.4305. Model:kaplamasız.Bilgi:Açıya senkron dönme hareketlerini aktarmak için boşluksuz, dönmeyen, bükme bakımından esnek ve bakım gerektirmeyen komple metal kaplin. Yenilikçi yarık yapısı, düşük dengeleme kuvvetlerinde çok iyi eksenel, radyal ve açısal esneklik sunar. Servo motorlar için son derece uygun. Mil sabitlemesi için sıkıştırma göbekli.
Paslanmaz çelik yay çubuklu kaplinler özellikle gıda ve ilaç endüstrisi için uygundur.Sıcaklık aralığı:-50 °C - +150 °C.Montaj:Yay çubuklu kaplinler H7 uyumuna sahiptir. Önerilen uyum boşluğu 0,02 mm - 0,05 mm'dir. Bu uyum boşluğu ve mil muylularının yağlanması montajı ve sökmeyi kolaylaştırır.Talep üzerine:İstenen göbek deliği D1 ve D2, tolerans sınıfı veya tolerans alanı ile ile ayrı olmalıdır.
DIN 6885 uyarınca uygu kaması.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası
| Boyut | D1
(H7) | D2
(H7) | D1/D2
min. | D1/D2
maks. | D4 | L | L1 | L2 | Nominal tork
Nm
| Atalet momenti
(gm²) | Burulma mukavemeti
(10³ Nm/rad) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K2038.0300400810 | 30 | 8 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 |  | | Talep üzerine | | | K2038.0160230505 | 16 | 5 | 5 | 3 | 6 | 16 | 23 | 7 | 3,5 | 6 | 0,00080 | 0,513 | | | Talep üzerine | | | K2038.0180160606 | 18 | 6 | 6 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 6 | 0,00099 | 0,752 | | | Talep üzerine | | | K2038.0200280606 | 20 | 6 | 6 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | Talep üzerine | | | K2038.0200280808 | 20 | 8 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | Talep üzerine | | | K2038.0220200608 | 22 | 6 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | Talep üzerine | | | K2038.0250280810 | 25 | 8 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | Talep üzerine | | | K2038.0250280808 | 25 | 8 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | Talep üzerine | | | K2038.0400481616 | 40 | 16 | 16 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | Talep üzerine | | | K2038.0500651616 | 50 | 16 | 16 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 0,24600 | 20,995 | | | Talep üzerine | | | K2038.0500651919 | 50 | 19 | 19 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 0,24600 | 20,995 | | | Talep üzerine | | | K2038.0500652020 | 50 | 20 | 20 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 0,24600 | 20,995 | | | Talep üzerine | | | K2038.0500651515 | 50 | 15 | 15 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 0,24600 | 20,995 | | | Talep üzerine | | | K2038.0160230606 | 16 | 6 | 6 | 3 | 6 | 16 | 23 | 7 | 3,5 | 6 | 0,00080 | 0,513 | | | Talep üzerine | | | K2038.0250280606 | 25 | 6 | 6 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | Talep üzerine | | | K2038.0180160506 | 18 | 5 | 6 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 6 | 0,00099 | 0,752 | | | Talep üzerine | | | K2038.0250280608 | 25 | 6 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | Talep üzerine | | | K2038.0220200808 | 22 | 8 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | Talep üzerine | | | K2038.0400481515 | 40 | 15 | 15 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | Talep üzerine | | | K2038.0250280610 | 25 | 6 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | Talep üzerine | | | K2038.0200280608 | 20 | 6 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | Talep üzerine | | | K2038.0160230506 | 16 | 5 | 6 | 3 | 6 | 16 | 23 | 7 | 3,5 | 6 | 0,00080 | 0,513 | | | Talep üzerine | | | K2038.0300401010 | 30 | 10 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 | | | Talep üzerine | | | K2038.0400481010 | 40 | 10 | 10 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | Talep üzerine | | | K2038.0400481012 | 40 | 10 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | Talep üzerine | | | K2038.0300400808 | 30 | 8 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 | | | Talep üzerine | | | K2038.0250281010 | 25 | 10 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | Talep üzerine | | | K2038.0160230303 | 16 | 3 | 3 | 3 | 6 | 16 | 23 | 7 | 3,5 | 6 | 0,00080 | 0,513 | | | Talep üzerine | | | K2038.0180160303 | 18 | 3 | 3 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 6 | 0,00099 | 0,752 | | | Talep üzerine | | | K2038.0180160505 | 18 | 5 | 5 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 6 | 0,00099 | 0,752 | | | Talep üzerine | | | K2038.0200280303 | 20 | 3 | 3 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | Talep üzerine | | | K2038.0200280505 | 20 | 5 | 5 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | Talep üzerine | | | K2038.0200280506 | 20 | 5 | 6 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | Talep üzerine | | | K2038.0200280508 | 20 | 5 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | Talep üzerine | | | K2038.0220200303 | 22 | 3 | 3 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | Talep üzerine | | | K2038.0220200505 | 22 | 5 | 5 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | Talep üzerine | | | K2038.0220200506 | 22 | 5 | 6 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | Talep üzerine | | | K2038.0220200508 | 22 | 5 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | Talep üzerine | | | K2038.0220200606 | 22 | 6 | 6 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | Talep üzerine | | | K2038.0300400606 | 30 | 6 | 6 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 | | | Talep üzerine | | | K2038.0300400608 | 30 | 6 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 | | | Talep üzerine | | | K2038.0300400610 | 30 | 6 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 | | | Talep üzerine | | | K2038.0400480606 | 40 | 6 | 6 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | Talep üzerine | | | K2038.0400481212 | 40 | 12 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | Talep üzerine | | | K2038.0500651010 | 50 | 10 | 10 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 0,24600 | 20,995 | | | Talep üzerine | | | K2038.0600801010 | 60 | 10 | 10 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 0,64800 | 37,165 | | | Talep üzerine | | | K2038.0600801616 | 60 | 16 | 16 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 0,64800 | 37,165 | | | Talep üzerine | | | K2038.0600802020 | 60 | 20 | 20 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 0,64800 | 37,165 | | | Talep üzerine | | | K2038.0600802424 | 60 | 24 | 24 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 0,64800 | 37,165 | | | Talep üzerine | | | K2038.0700951515 | 70 | 15 | 15 | 15 | 35 | 70 | 95 | 25 | 12,5 | 190 | 1,39200 | 196,024 | | | Talep üzerine | | | K2038.0700952020 | 70 | 20 | 20 | 15 | 35 | 70 | 95 | 25 | 12,5 | 190 | 1,39200 | 196,024 | | | Talep üzerine | | | K2038.0700953232 | 70 | 32 | 32 | 15 | 35 | 70 | 95 | 25 | 12,5 | 190 | 1,39200 | 196,024 | | | Talep üzerine | |
| Sipariş numarası | maks.
devir sayısı
Dev/dak | Maks.
açı kayması
(°) | Maks. şaft kayması
eksenel
(mm) | Maks. şaft kayması
radyal
(mm) | C
(ISO 4029) | Cıvataları
sıkma
torku (Nm) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K2038.0300400810 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | Talep üzerine | | | K2038.0160230505 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | Talep üzerine | | | K2038.0180160606 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | Talep üzerine | | | K2038.0200280606 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | Talep üzerine | | | K2038.0200280808 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | Talep üzerine | | | K2038.0220200608 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | Talep üzerine | | | K2038.0250280810 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | Talep üzerine | | | K2038.0250280808 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | Talep üzerine | | | K2038.0400481616 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | Talep üzerine | | | K2038.0500651616 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | Talep üzerine | | | K2038.0500651919 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | Talep üzerine | | | K2038.0500652020 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | Talep üzerine | | | K2038.0500651515 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | Talep üzerine | | | K2038.0160230606 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | Talep üzerine | | | K2038.0250280606 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | Talep üzerine | | | K2038.0180160506 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | Talep üzerine | | | K2038.0250280608 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | Talep üzerine | | | K2038.0220200808 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | Talep üzerine | | | K2038.0400481515 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | Talep üzerine | | | K2038.0250280610 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | Talep üzerine | | | K2038.0200280608 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | Talep üzerine | | | K2038.0160230506 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | Talep üzerine | | | K2038.0300401010 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | Talep üzerine | | | K2038.0400481010 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | Talep üzerine | | | K2038.0400481012 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | Talep üzerine | | | K2038.0300400808 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | Talep üzerine | | | K2038.0250281010 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | Talep üzerine | | | K2038.0160230303 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | Talep üzerine | | | K2038.0180160303 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | Talep üzerine | | | K2038.0180160505 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | Talep üzerine | | | K2038.0200280303 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | Talep üzerine | | | K2038.0200280505 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | Talep üzerine | | | K2038.0200280506 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | Talep üzerine | | | K2038.0200280508 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | Talep üzerine | | | K2038.0220200303 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | Talep üzerine | | | K2038.0220200505 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | Talep üzerine | | | K2038.0220200506 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | Talep üzerine | | | K2038.0220200508 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | Talep üzerine | | | K2038.0220200606 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | Talep üzerine | | | K2038.0300400606 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | Talep üzerine | | | K2038.0300400608 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | Talep üzerine | | | K2038.0300400610 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | Talep üzerine | | | K2038.0400480606 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | Talep üzerine | | | K2038.0400481212 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | Talep üzerine | | | K2038.0500651010 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | Talep üzerine | | | K2038.0600801010 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | Talep üzerine | | | K2038.0600801616 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | Talep üzerine | | | K2038.0600802020 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | Talep üzerine | | | K2038.0600802424 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | Talep üzerine | | | K2038.0700951515 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | Talep üzerine | | | K2038.0700952020 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | Talep üzerine | | | K2038.0700953232 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | Talep üzerine | |
