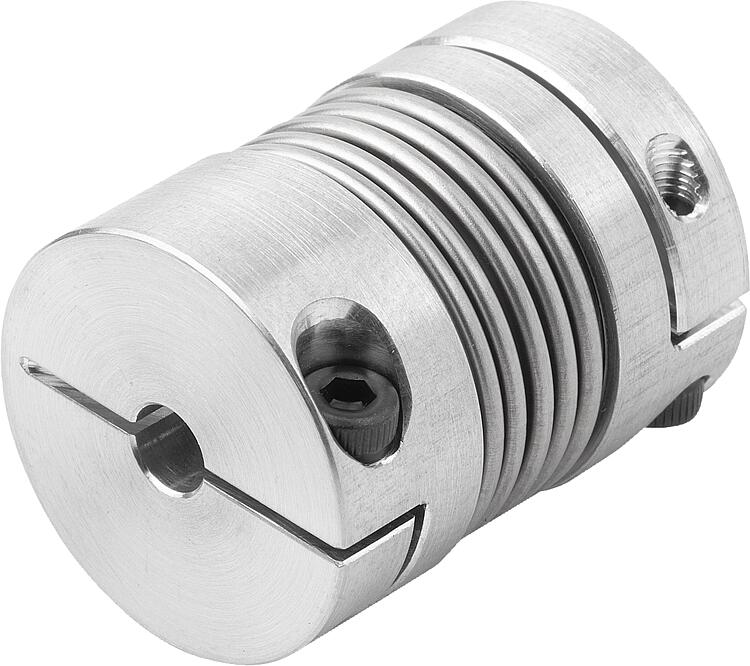

K1879Metal körüklü kaplinler, minyatür sıkıştırma göbekli |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Alüminyum göbek.
Paslanmaz çelik körük.Model:Yalın.Bilgi:Yüksek burulma mukavemetine sahip, boşluksuz minyatür metal körüklü kaplinler. Metal körük, düşük geri yükleme kuvvetleri ile eksenel, radyal ve açısal mil ofsetini telafi eder. Mil sabitleme için sıkıştırma göbekleri ile.
Tercihen, son derece dinamik konumlandırma ve servo sistemleri, enkoderler, takometreler, potansiyometreler gibi hassas konum ve hareket iletimi gerektiğinde kullanılır.Sıcaklık aralığı:-30 °C - +120 °C.Montaj:Metal körüklü kaplinler H7 uyumuna sahiptir. Önerilen uyum boşluğu 0,02 mm - 0,05 mm'dir. Bu uyum boşluğu ve mil muylularının yağlanması montajı ve sökmeyi kolaylaştırır.
Metal körük, montaj ve sökme sırasında katalogda belirtilen izin verilen yer değiştirme değerlerinin en fazla 3 katı kadar deforme olabilir. Kuvvet uygulamaktan kaçının.Talep üzerine:İstenen göbek deliği D1 ve D2, tolerans sınıfı veya tolerans alanı ile ile ayrı olmalıdır.
DIN 6885 uyarınca uygu kaması yuvası. Lütfen uygu kaması yuvası için mümkün olan en büyük deliğe dikkat edin. İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası
| Boyut | Nominal
tork
Nm | Atalet momenti
(gcm²) | Burulma mukavemeti
Nm/rad
| Yay dayanımı
radyal
(N/mm) | Yay dayanımı
eksenel
(N/mm) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1879.0050250303 | 5 | 0,5 | 2,8 | 200 | 18 | 10 |  | | 29,59 € | | | K1879.0050250404 | 5 | 0,5 | 2,8 | 200 | 18 | 10 | | | 29,59 € | | | K1879.0050250505 | 5 | 0,5 | 2,8 | 200 | 18 | 10 | | | 29,59 € | | | K1879.0050250606 | 5 | 0,5 | 2,8 | 200 | 18 | 10 | | | 29,59 € | | | K1879.0100260303 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 30,90 € | | | K1879.0100260305 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 30,90 € | | | K1879.0100260505 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 30,90 € | | | K1879.0100260506 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 30,90 € | | | K1879.0100260606 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 30,90 € | | | K1879.0150260505 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 31,60 € | | | K1879.0150260506 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 31,60 € | | | K1879.0150260508 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 31,60 € | | | K1879.0150260606 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 31,60 € | | | K1879.0150260608 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 31,60 € | | | K1879.0150260808 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 31,60 € | | | K1879.0200380606 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 30,94 € | | | K1879.0200380608 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 30,94 € | | | K1879.0200380610 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 30,94 € | | | K1879.0200380808 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 30,94 € | | | K1879.0200380810 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 30,94 € | | | K1879.0200381010 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 30,94 € | | | K1879.0450411010 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 44,51 € | | | K1879.0450411012 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 44,51 € | | | K1879.0450411014 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 44,51 € | | | K1879.0450411212 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 44,51 € | | | K1879.0450411214 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 44,51 € | | | K1879.0450411414 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 44,51 € | | | K1879.1000471212 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 50,69 € | | | K1879.1000471215 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 50,69 € | | | K1879.1000471219 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 50,69 € | | | K1879.1000471515 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 50,69 € | | | K1879.1000471519 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 50,69 € | | | K1879.1000471919 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 50,69 € | |
Sipariş numarası
| Maks. şaft kayması
radyal
(mm) | Maks. şaft kayması
eksenel
(mm) | Maks.
açı kayması
(°) | maks.
devir sayısı
Dev/dak | A | C
(ISO 4029) | D1
(H7) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1879.0050250303 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 3 | | | 29,59 € | | | K1879.0050250404 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 4 | | | 29,59 € | | | K1879.0050250505 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 5 | | | 29,59 € | | | K1879.0050250606 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 6 | | | 29,59 € | | | K1879.0100260303 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 3 | | | 30,90 € | | | K1879.0100260305 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 3 | | | 30,90 € | | | K1879.0100260505 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 5 | | | 30,90 € | | | K1879.0100260506 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 5 | | | 30,90 € | | | K1879.0100260606 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 6 | | | 30,90 € | | | K1879.0150260505 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 5 | | | 31,60 € | | | K1879.0150260506 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 5 | | | 31,60 € | | | K1879.0150260508 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 5 | | | 31,60 € | | | K1879.0150260606 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 6 | | | 31,60 € | | | K1879.0150260608 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 6 | | | 31,60 € | | | K1879.0150260808 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 8 | | | 31,60 € | | | K1879.0200380606 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 6 | | | 30,94 € | | | K1879.0200380608 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 6 | | | 30,94 € | | | K1879.0200380610 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 6 | | | 30,94 € | | | K1879.0200380808 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 8 | | | 30,94 € | | | K1879.0200380810 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 8 | | | 30,94 € | | | K1879.0200381010 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 10 | | | 30,94 € | | | K1879.0450411010 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 10 | | | 44,51 € | | | K1879.0450411012 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 10 | | | 44,51 € | | | K1879.0450411014 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 10 | | | 44,51 € | | | K1879.0450411212 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 12 | | | 44,51 € | | | K1879.0450411214 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 12 | | | 44,51 € | | | K1879.0450411414 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 14 | | | 44,51 € | | | K1879.1000471212 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 12 | | | 50,69 € | | | K1879.1000471215 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 12 | | | 50,69 € | | | K1879.1000471219 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 12 | | | 50,69 € | | | K1879.1000471515 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 15 | | | 50,69 € | | | K1879.1000471519 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 15 | | | 50,69 € | | | K1879.1000471919 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 19 | | | 50,69 € | |

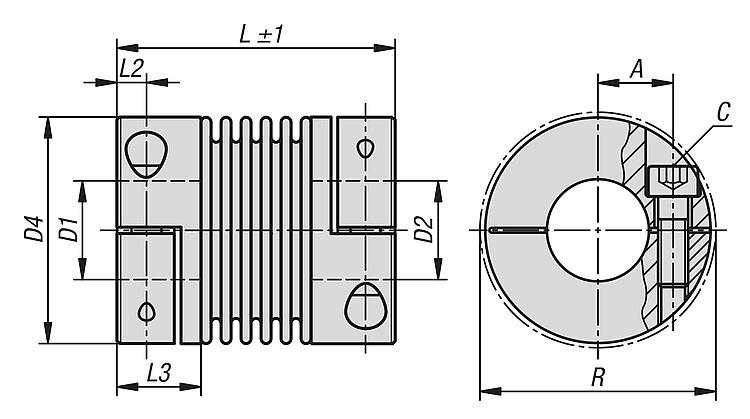

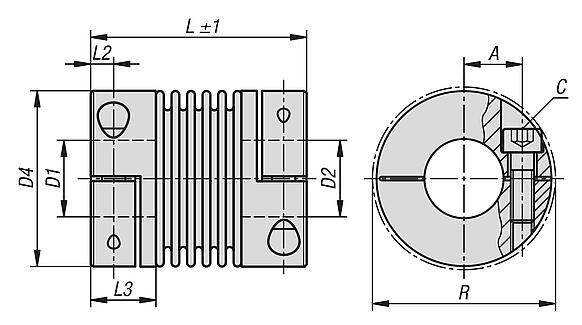

Sipariş numarası
| D2
(H7) | D1/D2
min. | D1/D2
maks. | D1/D2
maks.
uygu kamasında | D4 | L | L2 | L3 | R | Cıvataları
sıkma
torku (Nm) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1879.0050250303 | 3 | 3 | 8 | 8 | 15,5 | 25 | 2,5 | 7 | 17,5 | 0,43 | | | 29,59 € | | | K1879.0050250404 | 4 | 3 | 8 | 8 | 15,5 | 25 | 2,5 | 7 | 17,5 | 0,43 | | | 29,59 € | | | K1879.0050250505 | 5 | 3 | 8 | 8 | 15,5 | 25 | 2,5 | 7 | 17,5 | 0,43 | | | 29,59 € | | | K1879.0050250606 | 6 | 3 | 8 | 8 | 15,5 | 25 | 2,5 | 7 | 17,5 | 0,43 | | | 29,59 € | | | K1879.0100260303 | 3 | 3 | 8 | 8 | 15,5 | 26 | 2,5 | 7 | 17,5 | 0,43 | | | 30,90 € | | | K1879.0100260305 | 5 | 3 | 8 | 8 | 15,5 | 26 | 2,5 | 7 | 17,5 | 0,43 | | | 30,90 € | | | K1879.0100260505 | 5 | 3 | 8 | 8 | 15,5 | 26 | 2,5 | 7 | 17,5 | 0,43 | | | 30,90 € | | | K1879.0100260506 | 6 | 3 | 8 | 8 | 15,5 | 26 | 2,5 | 7 | 17,5 | 0,43 | | | 30,90 € | | | K1879.0100260606 | 6 | 3 | 8 | 8 | 15,5 | 26 | 2,5 | 7 | 17,5 | 0,43 | | | 30,90 € | | | K1879.0150260505 | 5 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 31,60 € | | | K1879.0150260506 | 6 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 31,60 € | | | K1879.0150260508 | 8 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 31,60 € | | | K1879.0150260606 | 6 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 31,60 € | | | K1879.0150260608 | 8 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 31,60 € | | | K1879.0150260808 | 8 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 31,60 € | | | K1879.0200380606 | 6 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 30,94 € | | | K1879.0200380608 | 8 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 30,94 € | | | K1879.0200380610 | 10 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 30,94 € | | | K1879.0200380808 | 8 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 30,94 € | | | K1879.0200380810 | 10 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 30,94 € | | | K1879.0200381010 | 10 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 30,94 € | | | K1879.0450411010 | 10 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 44,51 € | | | K1879.0450411012 | 12 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 44,51 € | | | K1879.0450411014 | 14 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 44,51 € | | | K1879.0450411212 | 12 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 44,51 € | | | K1879.0450411214 | 14 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 44,51 € | | | K1879.0450411414 | 14 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 44,51 € | | | K1879.1000471212 | 12 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 50,69 € | | | K1879.1000471215 | 15 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 50,69 € | | | K1879.1000471219 | 19 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 50,69 € | | | K1879.1000471515 | 15 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 50,69 € | | | K1879.1000471519 | 19 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 50,69 € | | | K1879.1000471919 | 19 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 50,69 € | |
