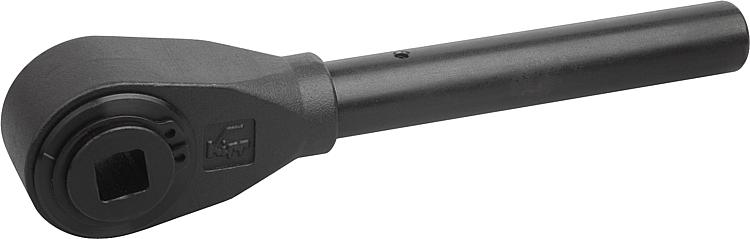

K0128_IVBağlama elemanı, içten dört köşe |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Gövde: Islah çeliği; bağlama somunu ve sıkıştırma bulonu: sertleştirilmiş kolay işlenir çelik.Model:perdahlı:
Ek ücret karşılığında mat veya yüksek parlak krom kaplamalı modeller de teslim edilebilir.Bilgi:Sıkıştırma pimi A (cırcır için) Normal model:
Büyük yollar aşıldığında dar gerdirme alanında germe ve çözme işlemleri için. Sıkıştırma yönünü değiştirirken kol ayarının 180° değiştirilmesi gerekir.
Sıkıştırma pimi B Özel model:
Küçük yollar aşıldığında dar gerdirme alanında germe ve çözme işlemleri için. Kol ayarı, sıkıştırma yönü değiştirildiğinde değiştirilmez. Sonraki kanala geçmek için dışarı çekilmelidir.
DIN 6885 Böl. 1 uyarınca uygu kaması kanallı ayar deliği Ø H7'li bağlama elemanı.Talep üzerine:Başka içten dişliler, geçme delikler ve içten dört köşeler.
"A" ölçüsü, ek ücret karşılığında kademeli özel uzunluklarda teslim edilebilir.
Özel model: sıkıştırma bulonu B. İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası
| Tespitleme türü | SW | Boyut

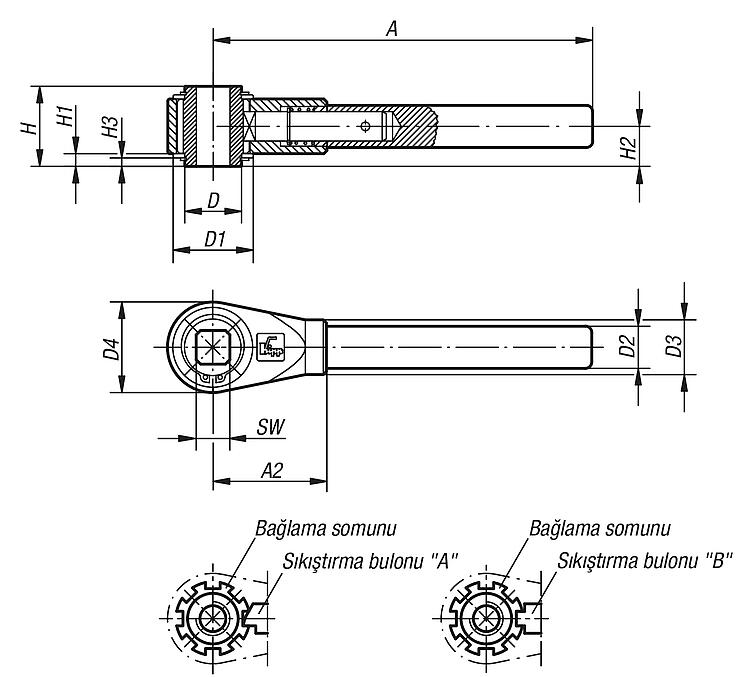

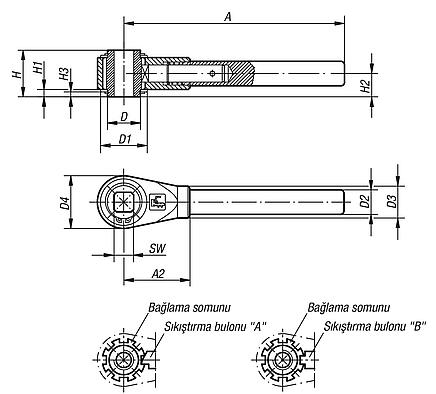

| A=Tutamak uzunluğu | A2 | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | Kilit kanalı
sayısı | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0128.510 | içten dört köşe | 10 | 1 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 |  | | 84,55 € | | | K0128.512 | içten dört köşe | 12 | 1 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 84,55 € | | | K0128.513 | içten dört köşe | 13 | 2 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 99,92 € | | | K0128.514 | içten dört köşe | 14 | 2 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 99,92 € | | | K0128.517 | içten dört köşe | 17 | 3 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 134,52 € | | | K0128.519 | içten dört köşe | 19 | 4 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 185,24 € | | | K0128.520 | içten dört köşe | 20 | 4 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 185,24 € | | | K0128.522 | içten dört köşe | 22 | 4 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 185,24 € | | | K0128.524 | içten dört köşe | 24 | 4 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 185,24 € | | | K0128.530 | içten dört köşe | 30 | 5 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 350,54 € | | | K0128.532 | içten dört köşe | 32 | 5 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 350,54 € | |
