K2381

Teleskopik raylar, çelik yan montaj için, tam uzatma, taşıma...

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Teleskopik raylar
    - Teleskopik raylar, çelik yan montaj için, tam uzatma, taşıma kapasitesi 50 kg'ye kadar

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Raylar, çelik.
Küre kafesleri, çelik.
Bilyalar, çelik.Model:Raylar, galvaniz kaplama.
Küre kafesleri, galvaniz kaplama.
Bilyalar sertleştirilmiş.Sipariş bilgisi:Çift halinde satılır.Bilgi:Tam uzatmalı teleskopik raylarda kaldırma işlevi montaj uzunluğuna yaklaşık olarak eşittir, dolayısıyla daha çok rahatlık ve ulaşılabilirlik sağlanmaktadır. Kilit açma kolu kullanılarak itme kutusu sorunsuz bir şekilde çıkarılabilir ve kılavuzdan ayrılabilir. Teleskopik rayların dinamik yük kapasitesi, tam uzatma mesafesi kullanıldığında dikey monte edilmiş bir teleskopik ray çiftinin maksimum yük kapasitesini verir.

Yatay montaj için uygun değil.

Sabitleme cıvatalarının kafa yüksekliği 2,5 mm'lik bir yüksekliği aşmamalıdır, aksi takdirde başka ray parçalarıyla çarpışma tehlikesi söz konusudur.

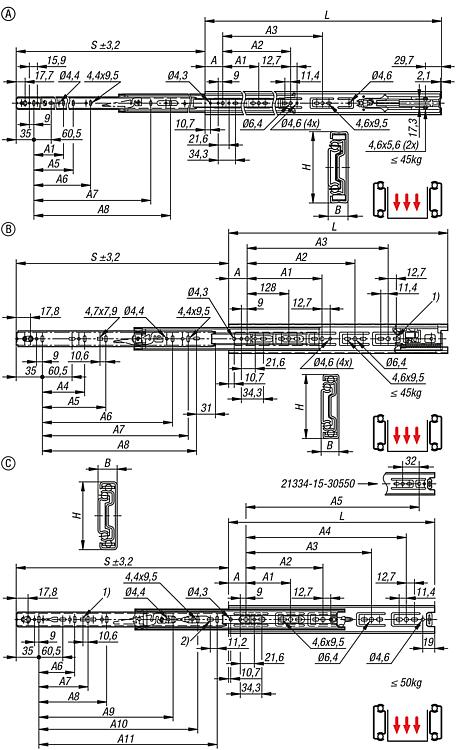

Form A:
Çekme sönümlemesi sayesinde teleskopik raylar kapatma sırasında sönümlenmiş şekilde kontrol altında tutulur ve son konuma kendiliğinden ulaşılır.
Belirtilen taşıma kapasiteleri, 80.000 döngüde maksimum değer için geçerlidir.

Form B:
Hafif baskı uygulanarak teleskopik raylar kendiliğinden ve neredeyse sessiz dışarı hareket eder. Belirtilen taşıma kapasiteleri, 450 mm'lik bir ray mesafesinde belirlendi ve 80.000 döngüde maksimum değer için geçerlidir.

Form C:
Oturma açık ve kapalı konumda.
Belirtilen taşıma kapasiteleri, 450 mm'lik bir ray mesafesinde belirlendi ve 10.000 veya 80.000 döngüde maksimum değer için geçerlidir.

Form D:
Oturma kapalı konumda.
Belirtilen taşıma kapasiteleri, 450 mm'lik bir ray mesafesinde belirlendi ve 80.000 döngüde maksimum değer için geçerlidir.

Form E:
Kendiliğinden çekme sayesinde teleskopik raylar kapatma sırasında son konuma kendiliğinden ulaşır.
Belirtilen taşıma kapasiteleri, 450 mm'lik bir ray mesafesinde belirlendi ve 10.000 veya 80.000 döngüde maksimum değer için geçerlidir.Sıcaklık aralığı:Form A:
+10°C ila +40°C.

Form B:
-20°C ila +70°C.

Form C:
-20°C ila +70°C.

Form D:
-20°C ila +70°C.Avantajlar:Soft close
Push to open
Kendiliğinden çekme
Oturma açık ve kapalı konumda
Ön hızlı ayırmaAksesuar:Teleskopik raylar için çelik montaj braketi K2393Çizim bilgisi:

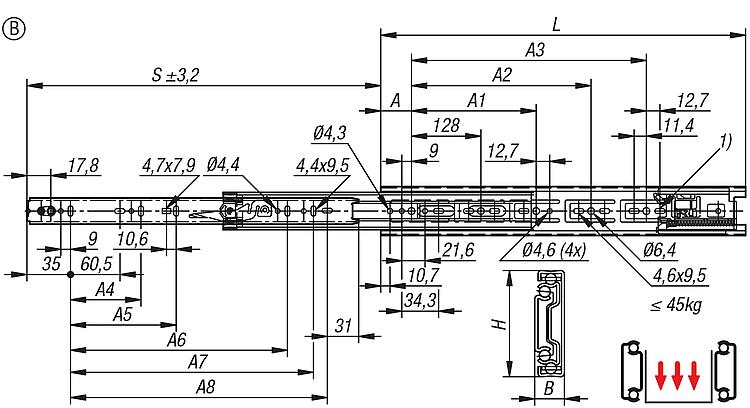

Form B:
1) K2381.2040022, K2381.2050022 için montaj deliği,
K2381.2060022, K2381.2040035, K2381.2050035 ve K2381.2060035 mevcut değil

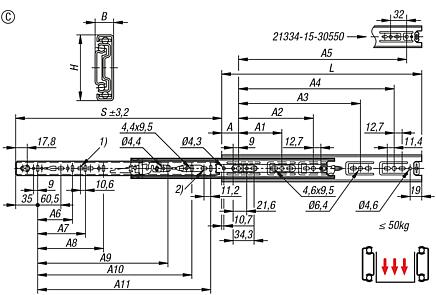

Form C:
1) K2381.30600, K2381.30650 ve K2381.30700 için montaj deliği mevcut
2) Montaj deliği K2381.30250 için mevcut değildir

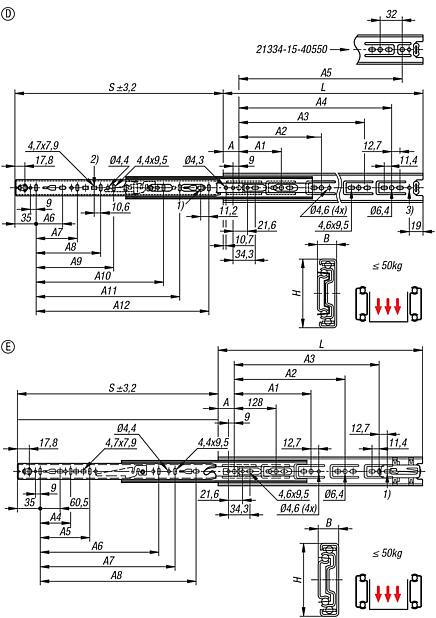

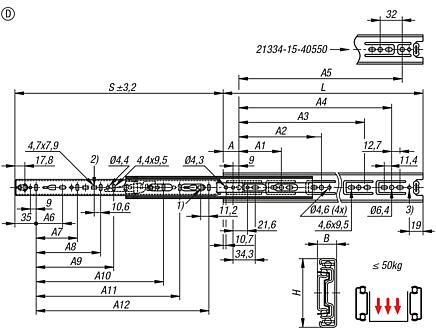

Form D:
1) K2381.40148, K2381.40199 için montaj deliği
ve K2381.40250 mevcut değil
2) K2381.40600, K2381.40650 için montaj deliği
ve K2381.40700 mevcut
3) Montaj deliği K2381.30600 ve K2381.30650 için mevcut değildir

Form E:
1) Montaj deliği K2381.5040027, K2381.5050027, K2381.5040041 ve K2381.5050041 için mevcut değildir

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K2381 Teleskopik raylar, çelik yan montaj için, tam uzatma, taşıma kapasitesi 50 kg'ye kadar

330 kB

Çizimler (toplu genel bakış)
