K0893Merkezleyici bağlama elemanı |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Gövde: Çelik. Burçlar: Islah çeliği.Model:perdahlı.Bilgi:Merkezleyici bağlama elemanı bir iş parçasının delik içerisinde merkezi olarak konumlandırılmasını mümkün kılar. Merkezleyici bağlama elemanı, büyük bir stroka sahiptir. Ürün yelpazesi, Ø12 ile Ø30 mm arasında bir bağlama aralığı için geçerlidir. Merkezlemenin hassasiyetini arttırmak için merkezleyici bağlama elemanı, merkezleme muylusu (D2) üzerinden bir delik içerisinde sabitlenebilir. Merkezleme hassasiyet: +/- 0,2mm İçten dişlili merkezleyici bağlama elemanları, kilit sistemi M6 ile uyumludur (bkz. uygulama örneği).Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |

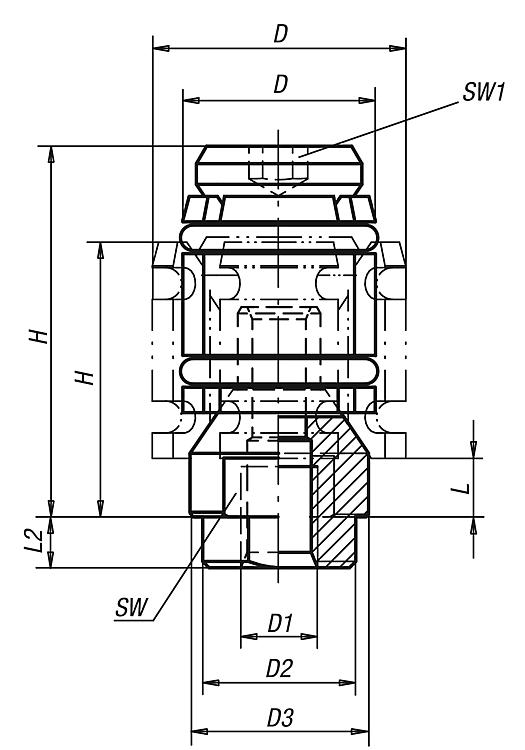

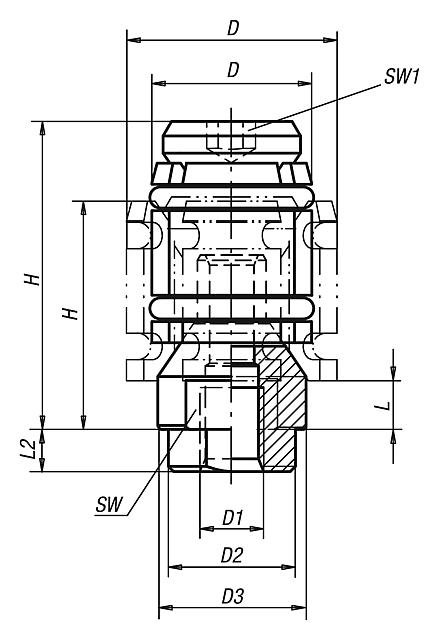

Sipariş numarası | Dişli türü | D | D1 | L2 | D min. | D2 | D3 | H min.
| H maks.
| L min. | SW | SW1 | Bağlama kuvveti maks. kN | Sıkma torku maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
---|
K0893.0615 | içten dişli | 15 | M6 | 4 | 12 | 12 | 11,4 | 22 | 27,5 | 4,8 | 9 | 2,5 | 1,5 | 2,2 | | | 59,76 € | | K0893.0619 | içten dişli | 19 | M6 | 4 | 15 | 12 | 14 | 24,5 | 32 | 4,8 | 12 | 4 | 2,5 | 6 | | | 59,76 € | | K0893.0624 | içten dişli | 24 | M6 | 4 | 19 | 12 | 17,8 | 26 | 35 | 4,5 | 15 | 5 | 4 | 10 | | | 64,92 € | | K0893.0630 | içten dişli | 30 | M6 | 4 | 24 | 12 | 23 | 32 | 44,5 | 7 | 19 | 5 | 4,5 | 10 | | | 64,92 € | |
|

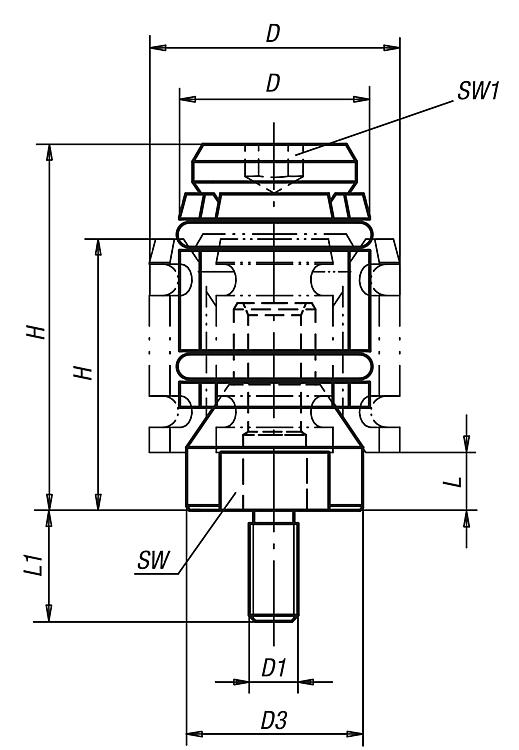

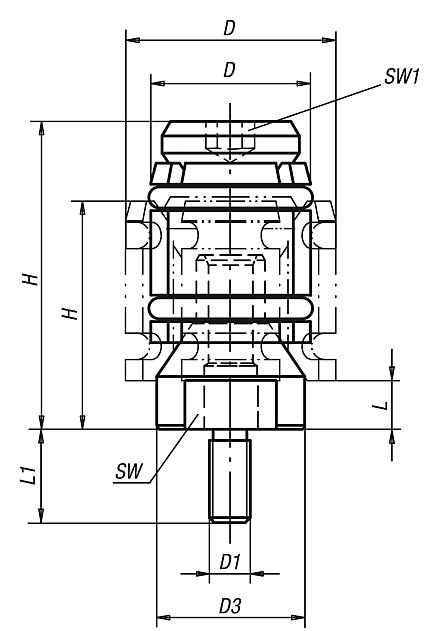

Sipariş numarası | Dişli türü | D | D1 | L1 | D min. | D3 | H min.
| H maks.
| L min. | SW | SW1 | Bağlama kuvveti maks. kN | Sıkma torku maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
---|
K0893.061215 | dıştan dişli | 15 | M6 | 12 | 12 | 11,4 | 22 | 27,5 | 4,8 | 9 | 2,5 | 1,5 | 2,2 | | | 65,92 € | | K0893.061219 | dıştan dişli | 19 | M6 | 12 | 15 | 14 | 24,5 | 32 | 4,8 | 12 | 4 | 2,5 | 6 | | | 65,92 € | | K0893.081624 | dıştan dişli | 24 | M8 | 16 | 19 | 17,8 | 26 | 35 | 4,5 | 15 | 5 | 4 | 10 | | | 56,99 € | | K0893.081630 | dıştan dişli | 30 | M8 | 16 | 24 | 23 | 32 | 44,5 | 7 | 19 | 5 | 4,5 | 10 | | | 56,99 € | |
|
