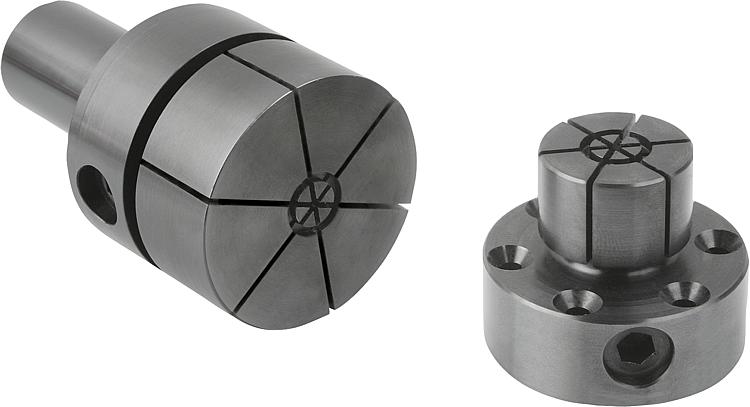

K0643Sıkıştırma mandrelleri, yan sıkıştırmalı |
geri |
|
|
AçıklamaMalzeme:Gövde: Yapı çeliği.
Gergi cıvatası: Islah çeliği.Model:Gövde: Perdahlı.
Gergi cıvatası: 10.9, a temperlenmiş, sertleştirilmiş ve PTFE kaplamalı.Bilgi:Sıkıştırma mandreli, yan gerdirme sayesinde özellikle ucu kapalı delikli, torna veya freze parçalarının ikinci işlemesi için uygundur. D çapı, tornalama veya frezeleme yoluyla gerdirilecek olan iş parçası çapına uyarlanabilir.
Gerdirme hareketi, manuel olarak bir alyan anahtarı ile gerçekleştirilir.
* D min = "D"nin tornalanabildiği veya frezelenebildiği, izin verilen en küçük çap.Montaj:Sıkıştırma mandrelini bekleme konumunda çapın üzerinde yakl. 0,1 mm (bağlama yolu) genişletin. Şimdi sıkıştırma mandreli, gerekli olan çapa tornalanabilir veya frezelenebilir. İşleme için bir kilitleme halkası teslim edilir.
Flanş gerekirse bir geçme delik içerisinde veya uygu pimleriyle merkezlenebilir.

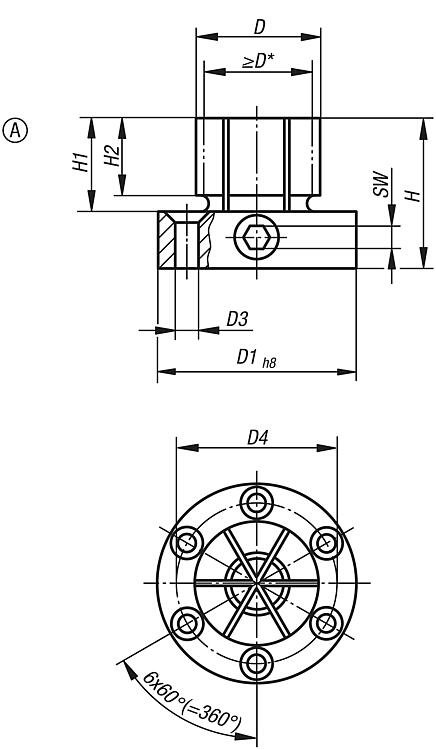

Form A, 6 sabitleme cıvatası ile birlikte teslim edilir.Çizim bilgisi:Form A:
İşleme merkezleri, delme ve freze makineleri için

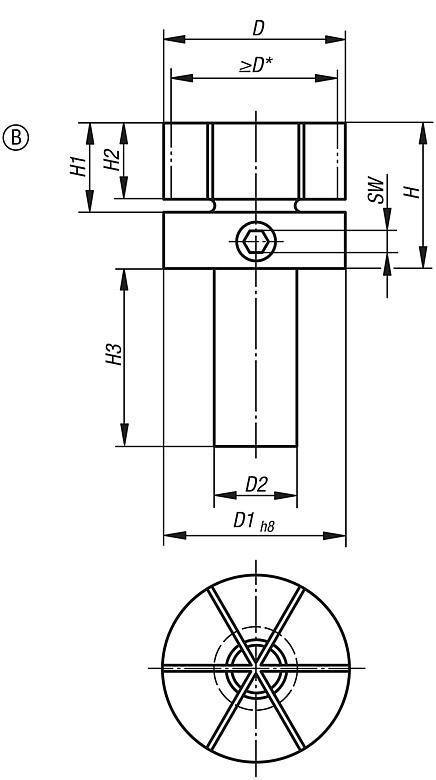

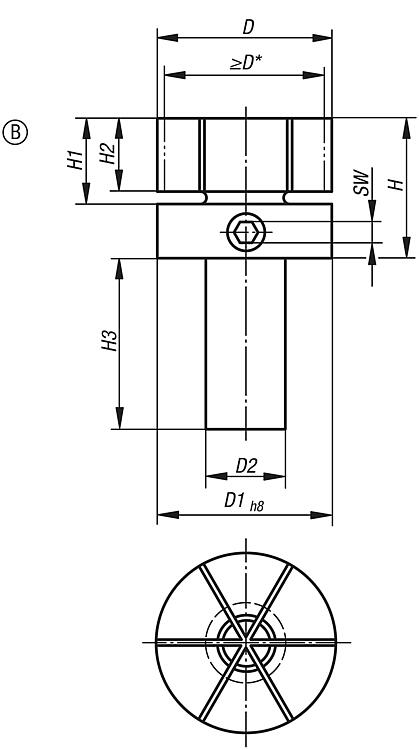

Form B:
Torna makineleri için sıkıştırma muylulu İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

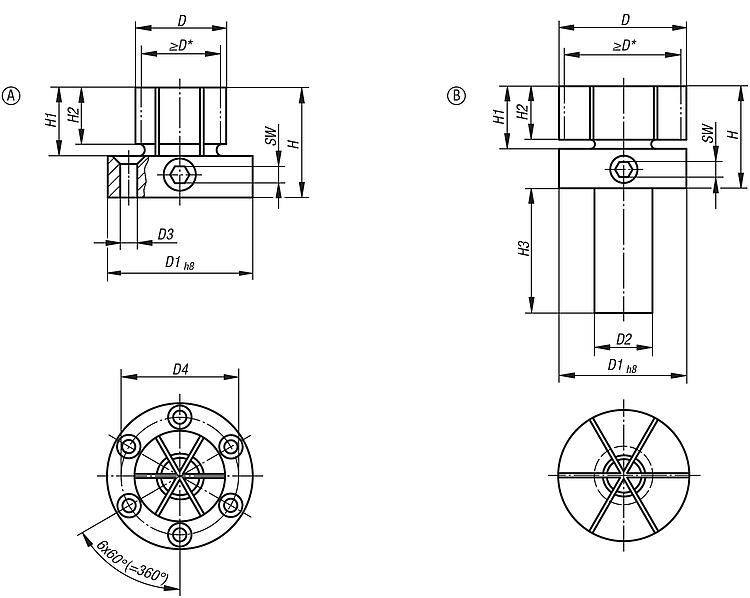

Çizimler (toplu genel bakış) |
Sıkıştırma mandrelleri, yan sıkıştırmalı Form A, işleme merkezleri, delme ve freze makineleri için |
daha fazla bilgi |
| Sipariş numarası | Form | D | D
min. | D1 | D3
Havşa başlı cıvata
ISO 10642 | D4 | H | H1 | H2 | SW | Sıkma
torku
maks. Nm | Bağlama
kuvveti
maks. kN | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0643.118029 | A | 28,7 | 17,8 | 50 | M4 | 39,4 | 41,3 | 22,4 | 17,5 | 6 | 66 | 20 |  | | 198,43 € | |
|
Sıkıştırma mandrelleri, yan sıkıştırmalı, Form B, torna makineleri için sıkıştırma muylulu |
daha fazla bilgi |
| Sipariş numarası | Form | D | D
min. | D1 | D2 | H | H1 | H2 | H3 | SW | Sıkma
torku
maks. Nm | Bağlama
kuvveti
maks. kN | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0643.218053 | B | 53,3 | 18 | 53,3 | 25 | 44,4 | 25,4 | 21 | 45 | 6 | 66 | 20 | | | 291,00 € | |
|
