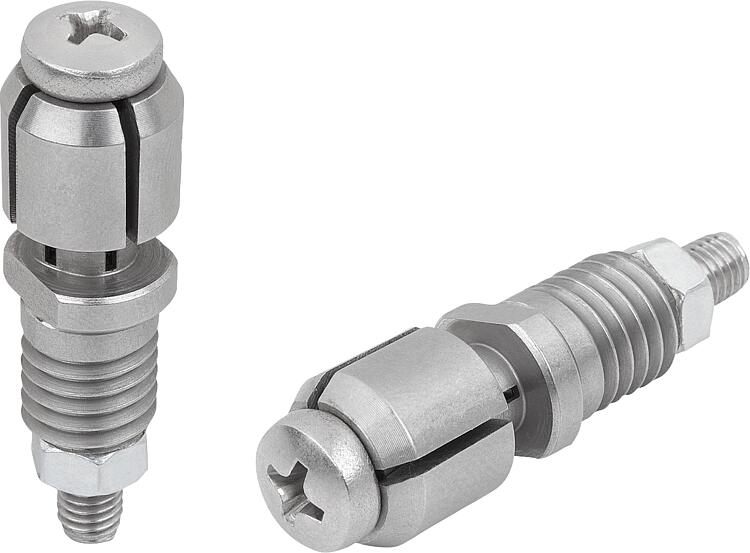

K2098Sıkıştırma mandrelleri küçük delikler için, otomatik gerdirme... |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Paslanmaz çelik 1.4305. Model:kaplamasız.Bilgi:Sıkıştırma mandreli, iş parçalarını konumlandırmak ve gerdirmek için küçük deliklerde (kör delikler veya geçiş delikleri) kullanılır. Sıkıştırma hareketi alttan manuel veya pnömatik ya da hidrolik kullanılarak otomatik olarak gerçekleştirilir.
Bunlar istenen çap değerinde taşlanabilir. İş parçasını tutma deliği, H7 toleransına uygun olmalıdır.
D min. = Taşlama "D" yapılabilen, izin verilen en küçük çap.
- Ø5 ile Ø12,5 mm arasında deliklerde kullanılabilir
- Kompakt yapı, küçük montaj alanı
- Kolay kullanım

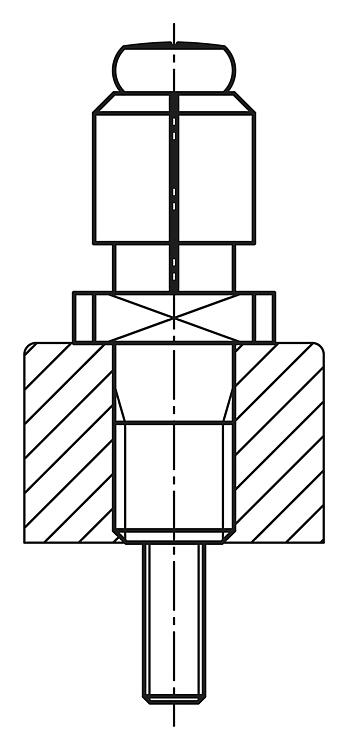

- İsteğe göre montaj konumu
- Çeşitli montaj varyantları mümkündür
- Yüzey preslemesi sayesinde iş parçası yüzeyi korunur
- Çapa özel olarak uyarlanabilirTeknik veriler:Tabloda verilen çekme kuvveti maks. kN, D4 gergi cıvatasını esas alır.Montaj:Gerekirse çap D, gerdirilecek olan çapa uyarlanabilir. Bu durumda, çekme çubuğunu (mercimek başlı yıldız vida) verilen altıgen somunla sabitleyerek sıkıştırma mandrelini hareketsiz durumdaki çapa göre yaklaşık 0,2 mm (sıkıştırma mesafesi) genişletin. Şimdi sıkıştırma mandreli, iş parçasının iç çapına taşlanır.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

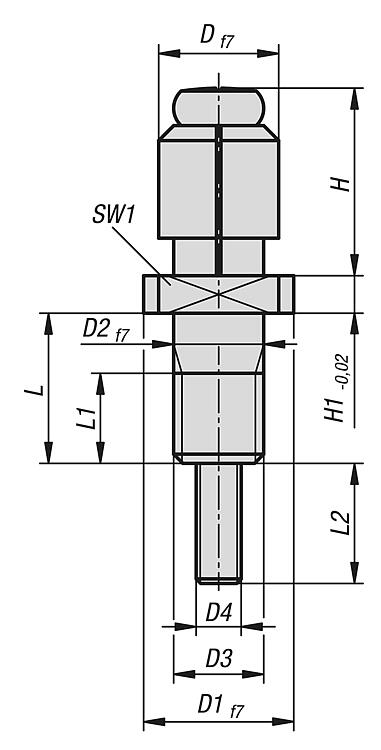

| Sipariş numarası | Form | D
| D
min. | D1 | D2 | D3 | D4 | H | H1 | L | L1 | L2 | SW1 | Bağlama
kuvveti
maks. kN | Çekme kuvveti
maks. kN | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K2098.06080 | A | 8 | 6 | 10 | 6 | M6 | M3 | 12,5 | 2,5 | 10 | 6 | 8 | 6 | 2,6 | 3,5 |  | | 27,60 € | | | K2098.08100 | A | 10 | 8 | 12 | 8 | M8 | M4 | 15 | 3 | 12 | 8 | 13 | 8 | 3,9 | 6 | | | 28,90 € | | | K2098.10125 | A | 12,5 | 10 | 12,5 | 10 | M10 | M5 | 19 | 3 | 12 | 8 | 15 | 10 | 8,5 | 9,5 | | | 29,80 € | |
