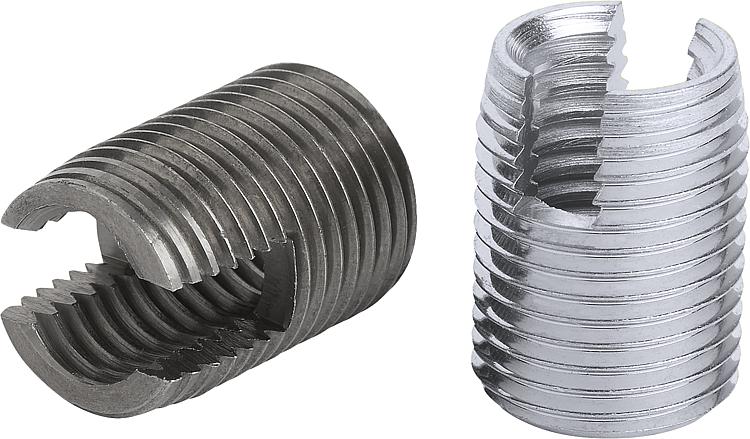

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Çelik veya paslanmaz çelik 1.4305.

Model:Sertleştirilmiş çelik, galvaniz kaplama.
Kaplamasız paslanmaz çelik.Bilgi:Örneğin alüminyum ve alüminyum alaşımlar, pirinç, bakır, demir döküm, Duroplast ve termoplastik gibi düşük kopma mukavemetli malzemelerde yüksek yüklere maruz bırakılalabilir, aşınmaya ve titreşimlere dirençli cıvata bağlantılarının oluşturulması için kendinden diş açan dişli elemanlar.

Dişli elemanların alt ucu konik biçimlidir ve kesme yarığına sahiptir. Bu şekilde montaj deliğine vidalanmaları sırasında delikteki dişleri kendileri açar. Bu özellik, monte edildiği malzemede son derece emniyetli ve sağlam bir bağlantı sağlar.

ISO 6H uyarınca içten dişli D1.

Kesme yarıklı dişli elemanlar, bazı malzemelerde kesme yarığı kısmında biraz içe doğru yaylanırlar. Bu şekilde belirli bir cıvata sabitleme etkisi oluşur. Bu tür bir etki talep edilmediğinde, kesme delikli dişli elemanların kullanılmasını öneriyoruz.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0978 Kendinden diş açan dişli elemanlar kesme yarıklı

233 kB

Kendinden diş açan dişli elemanlar Montaj bilgileri

304 kB

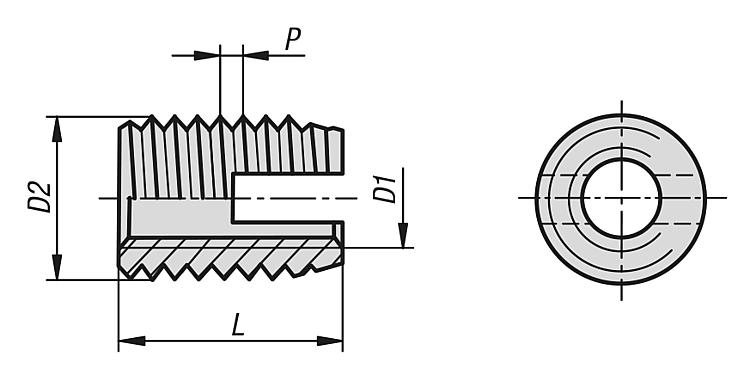

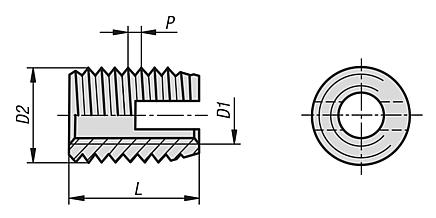

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	D1 İçten dişli	D2	L Uzunluk	P	T min.	Hafif metallerde R min.	Dökme demirlerde R min.	Plastiklerde R min.	El tipi montaj aleti sipariş numarası	Makine tipi montaj aleti sipariş numarası	Fiyat
K0978.03	Çelik	M3	5	6	0,5	8	1	1,5	1,25	K0978.803	K0978.903	0,31 €
K0978.04	Çelik	M4	6,5	8	0,75	10	1,3	1,95	1,6	K0978.804	K0978.904	0,37 €
K0978.05	Çelik	M5	8	10	1	13	1,6	2,4	2	K0978.805	K0978.905	0,37 €
K0978.06	Çelik	M6	10	14	1,5	17	2	3	2,5	K0978.806	K0978.906	0,44 €
K0978.08	Çelik	M8	12	15	1,5	18	2,4	3,6	3	K0978.808	K0978.908	0,58 €
K0978.10	Çelik	M10	14	18	1,5	22	2,8	4,2	3,5	K0978.810	K0978.910	0,69 €
K0978.12	Çelik	M12	16	22	1,5	26	3,2	4,8	4	K0978.812	K0978.912	0,94 €
K0978.16	Çelik	M16	20	22	1,5	27	4	6	5	-	K0978.916	2,73 €
K0978.103	Paslanmaz çelik	M3	5	6	0,5	8	1	1,5	1,25	K0978.803	K0978.903	1,10 €
K0978.104	Paslanmaz çelik	M4	6,5	8	0,75	10	1,3	1,95	1,6	K0978.804	K0978.904	1,32 €
K0978.105	Paslanmaz çelik	M5	8	10	1	13	1,6	2,4	2	K0978.805	K0978.905	1,45 €
K0978.106	Paslanmaz çelik	M6	10	14	1,5	17	2	3	2,5	K0978.806	K0978.906	1,31 €
K0978.108	Paslanmaz çelik	M8	12	15	1,5	18	2,4	3,6	3	K0978.808	K0978.908	1,82 €
K0978.110	Paslanmaz çelik	M10	14	18	1,5	22	2,8	4,2	3,5	K0978.810	K0978.910	2,57 €
K0978.112	Paslanmaz çelik	M12	16	22	1,5	26	3,2	4,8	4	K0978.812	K0978.912	3,09 €
K0978.116	Paslanmaz çelik	M16	20	22	1,5	27	4	6	5	-	K0978.916	6,24 €
