K0400Sağlam gövde dişli elemanlar |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Dişli eleman: Çelik.Model:pasifize edilmiş.Bilgi:Dişli elemanlar, deforme olmuş, aşınmış veya bozulmuş dişli deliklerin tekrar kullanılmasını veya onarılmasını mümkün kılar. Böylece yüksek kalitedeki ürünlerin ıskartaya ayrılması yerine tekrar geri kazanılması mümkündür.
Dişli elemanlar, hafif metaller ve döküm dahil farklı malzemelerde kullanım için uygundur.
Müsaade edilen ölçü sapmaları:
Belirtilen dişlilerde orta tolerans sınıfı geçerlidir;
yani cıvata dişlisi için 6g.
Geri kalan ölçü ±0,25 mm.
Sağlam gövde dişli elemanlar, iş parçalarında çok büyük açılmış dişli delikler veya uyulmayan delikler arası mesafeler söz konusu olduğunda, bu işlemelerin iş parçalarında yeniden yapılması gerektiğinde kullanılır.
Teknik bilgi için bkz. dişli eleman kullanım kılavuzu.Avantajlar:- Kolay ve hızlı montaj.
- Eleman, burulmalardan veya titreşimlerden dolayı dönmesini önleme amacıyla kamalar ile sabitlenir.
- Montaj aleti haricinde başka özel aletlerin kullanılması gerekli değildir.Çizim bilgisi: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

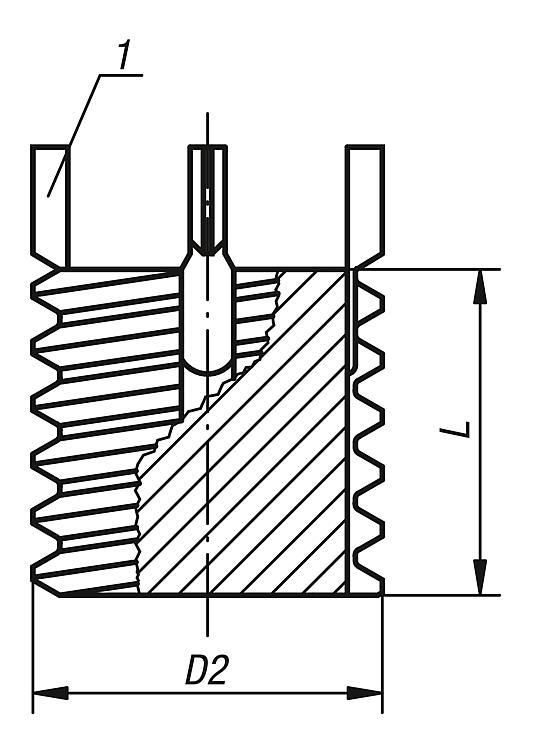

| Sipariş numarası | D2
Dıştan
dişli | L
Uzunluk | Montaj
Delme
takımı Ø | Montaj
Havşa Ø
+0,25 | Montaj
Diş açma
takımı | Montaj
Asgari dişli
derinliği | Çıkarma
Delme
takımı Ø | Çıkarma
Delme
derinliği | Montaj aletleri
sipariş numarası | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0400.08 | M8 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | K0400.808 |  |  | 12,19 € | | | K0400.10X125 | M10x1,25 | 10 | 8,8 | 10,3 | M10x1,25 | 12,5 | 7,5 | 4,8 | K0400.810 | | | 12,85 € | | | K0400.12X125 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 14,5 | 9,5 | 4,8 | K0400.812 | | | 13,51 € | | | K0400.14X15 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | K0400.814 | | | 18,47 € | | | K0400.16X15 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | K0400.816 | | | 19,54 € | | | K0400.18X15 | M18x1,5 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | K0400.818 | | | 21,04 € | | | K0400.20X15 | M20x1,5 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | K0400.820 | | | 23,47 € | | | K0400.22X15 | M22x1,5 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | K0400.822 | | | 26,74 € | | | K0400.24X15 | M24x1,5 | 24 | 22,5 | 24,3 | M24x1,5 | 26,5 | 19,8 | 6,4 | K0400.824 | | | 34,00 € | | | K0400.30X2 | M30x2 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | K0400.830 | | | 35,96 € | |
