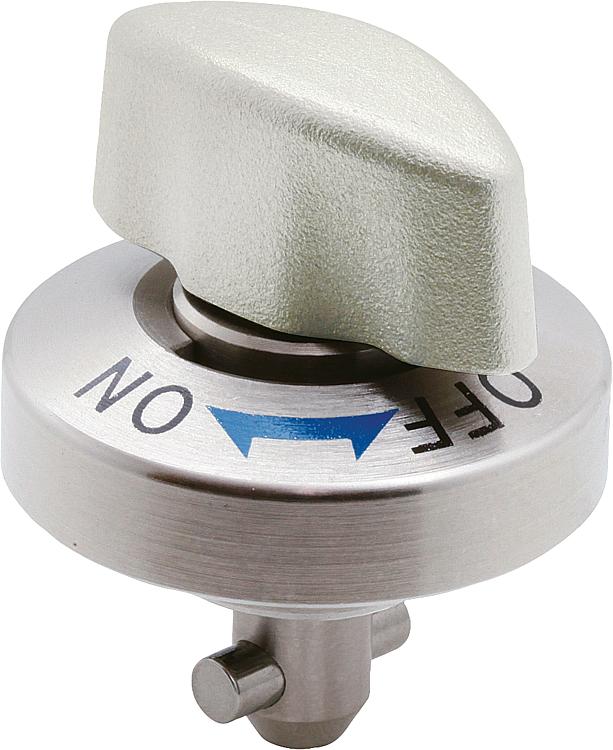

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde, paslanmaz çelik.
Bulon çelik veya paslanmaz çelik.
Pim paslanmaz çelik.
Döner başlık, paslanmaz çelik.Model:Gövde yalın.
Bulon nikel kaplama veya yalın.
Pim yalın.
Döner başlık, paslanmaz çelik, yalın.Bilgi:Sabitleme cıvataları M2 veya M3 birlikte teslim edilir.
Montaj seçeneği 1 panel kalınlığı 6 veya 12 mm için.
Montaj seçeneği 2 panel kalınlığı > 12 ila 20 mm için.

Tutma kuvveti aşılırsa, paneller arasında 0,1 mm'den fazla bir boşluk oluşur.
Aksesuar:Sıkıştırma plakaları K1062

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1061_ES Döner sıkıştırma sürgüsü paslanmaz çelik, döner başlık: paslanmaz çelik

278 kB

K1061 döner sıkıştırma mandalı ve K1062 sıkıştırma plakası için teknik bilgi

144 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Bileşen malzemesi	Tip 2	D	L	D1	D2	D3	D4	H	H1	M	D5	D6	D7	D8	T	T1	Tutma kuvveti N	Bağlama kuvveti N	Kesme kuvveti kN	Çekme kuvveti F kN	Sıcaklık dayanımı	Fiyat
K1061.5161	paslanmaz çelik	bulon çelik	5	15,5	14	25	20	21	19	6,5	M2x3	14	26	4,4	2,4	6	6-10	60	60	1,8	1,2	≤200 °C	35,40 €
K1061.8171	paslanmaz çelik	bulon çelik	8	17	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	6	6-14	90	90	3,2	2,6	≤200 °C	37,01 €
K1061.8231	paslanmaz çelik	bulon çelik	8	23	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	12	12-20	90	90	3,2	2,6	≤200 °C	37,01 €
K1061.15161	paslanmaz çelik	pim paslanmaz çelik	5	15,5	14	25	20	21	19	6,5	M2x3	14	26	4,4	2,4	6	6-10	60	60	1,8	1,2	≤200 °C	0,00 €
K1061.18171	paslanmaz çelik	pim paslanmaz çelik	8	17	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	6	6-14	90	90	3,2	2,6	≤200 °C	0,00 €
K1061.18231	paslanmaz çelik	pim paslanmaz çelik	8	23	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	12	12-20	90	90	3,2	2,6	≤200 °C	0,00 €
