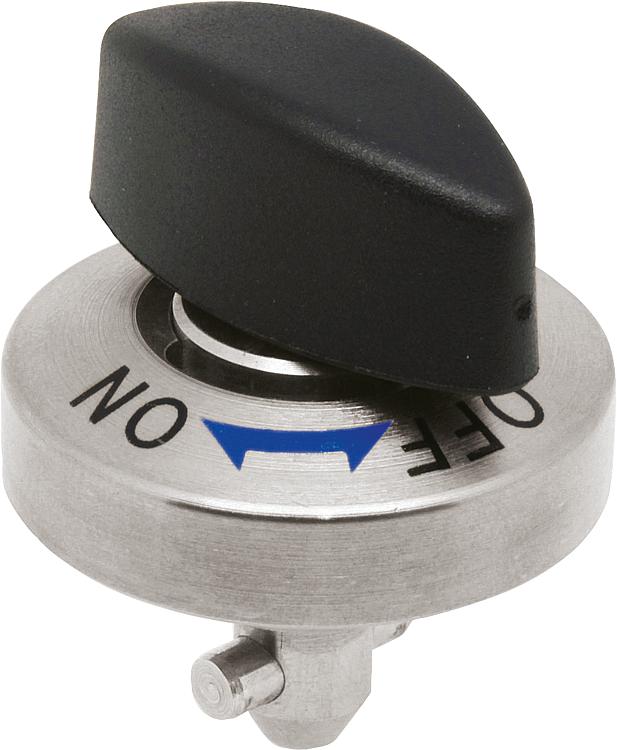

Döner sıkıştırma sürgüsü paslanmaz çelik, döner başlık: plastik

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Çeyrek dönüşlü kilitler, kenar koruyucu profiller
    - Döner sıkıştırma sürgüsü paslanmaz çelik döner başlık: plastik veya paslanmaz çelik
      - Döner sıkıştırma sürgüsü paslanmaz çelik, döner başlık: plastik

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde, paslanmaz çelik.
Bulon çelik.
Pim paslanmaz çelik.
Döner başlık termoplastik PA (poliamid).Model:Gövde yalın.
Bulon nikel kaplama.
Pim yalın.
Döner düğme PA cam elyaf takviyeli, siyah.Bilgi:Sabitleme cıvataları M2 veya M3 birlikte teslim edilir.
Montaj seçeneği 1 panel kalınlığı 6 veya 12 mm için.
Montaj seçeneği 2 panel kalınlığı > 12 ila 20 mm için.

Tutma kuvveti aşılırsa, paneller arasında 0,1 mm'den fazla bir boşluk oluşur.
Aksesuar:Sıkıştırma plakaları K1062

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1061_KN Döner sıkıştırma sürgüsü paslanmaz çelik, döner başlık: plastik

246 kB

K1061 döner sıkıştırma mandalı ve K1062 sıkıştırma plakası için teknik bilgi

144 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Bileşen malzemesi	Tip 2	D	L	D1	D2	D3	D4	H	H1	M	D5	D6	D7	D8	T	T1	Tutma kuvveti N	Bağlama kuvveti N	Kesme kuvveti kN	Çekme kuvveti F kN	Sıcaklık dayanımı	Fiyat
K1061.516	plastik	bulon çelik	5	15,5	14	25	20	21	19	6,5	M2x3	14	26	4,4	2,4	6	6-10	60	60	1,8	1,2	≤130 °C	28,16 €
K1061.817	plastik	bulon çelik	8	17	18	34	32	28	26	10	M3x4	18	35	6,5	3,4	6	6-14	90	90	3,2	2,6	≤130 °C	28,96 €
K1061.823	plastik	bulon çelik	8	23	18	34	32	28	26	10	M3x4	18	35	6,5	3,4	12	12-20	90	90	3,2	2,6	≤130 °C	28,96 €
