        Çelik veya paslanmaz çelikli indekseleme pistonu, plastik halkalı tutamaklı, Form A

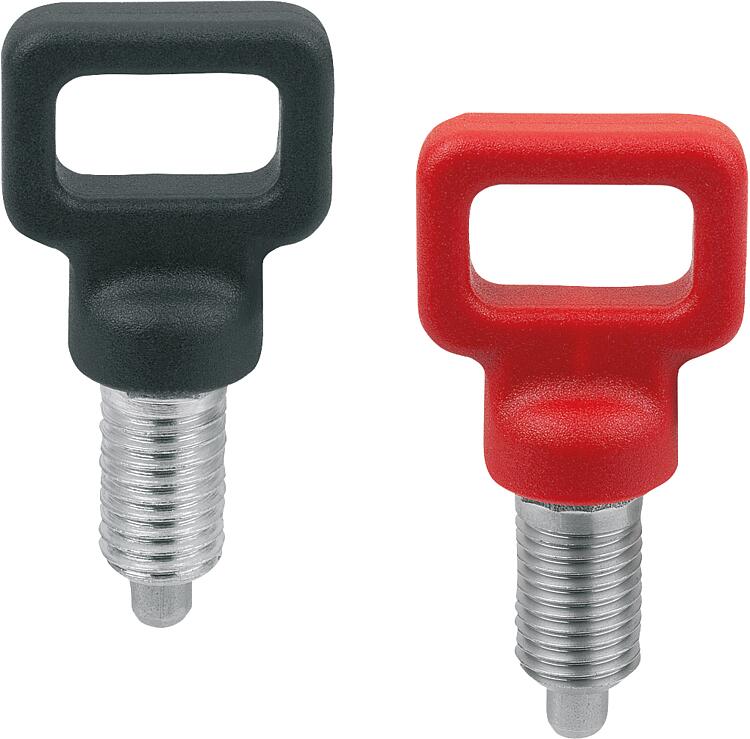

Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:İndeksleme pistonları kilitleme konumunun çapraz kuvvetler nedeniyle değişmesinin engellenmesi gerektiği yerlerde kullanılır. Ancak pim elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir.
Eğer ayırma işlemi daha uzun bir süre boyunca gerçekleşecekse ve kilitleme piminin geri tepmesi önlenecekse, Form C veya Form D kullanılmalıdır.Malzeme:

Çelik tasarım:
Dişli manşon serbest kesim çelik.
Kilitleme pimi 1.4305.

Paslanmaz çelik versiyon:
Dişli manşon ve kilitleme pimi 1.4305.

Halka tutamak termoplastik.

Model:Çelik model:
Kilitleme pimi: Sertleştirilmemiş.
Dişli kovan, mavi pasifleştirilmiş.
Kilitleme pimi kaplamasız.

Paslanmaz çelik:
Kilitleme pimi, sertleştirilmemiş.
Çelik parçalar: kaplamasız.Bilgi:Montaj sırasında belirtilen maks. sıkma torkuna dikkat edilmelidir.Talep üzerine:Diğer stroklar talep üzerine mümkündür.Çizim bilgisi:

Form A: kilitleme kanalsız, kontra somunsuz
Form B: kilitleme kanalsız, kontra somunlu
Form C: kilitleme kanallı, kontra somunsuz
Form D: kilitleme kanallı, kontra somunlu

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K2047_A Çelik veya paslanmaz çelikli indekseleme pistonu, plastik halkalı tutamaklı, Form A

217 kB

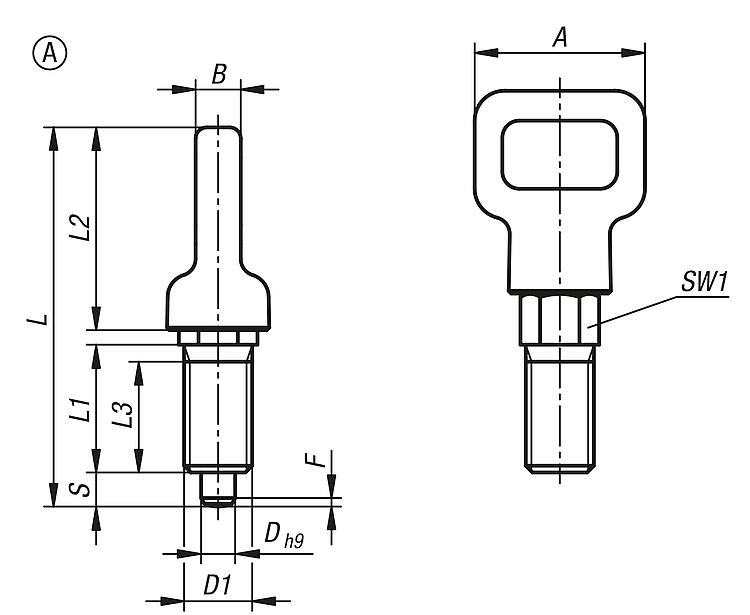

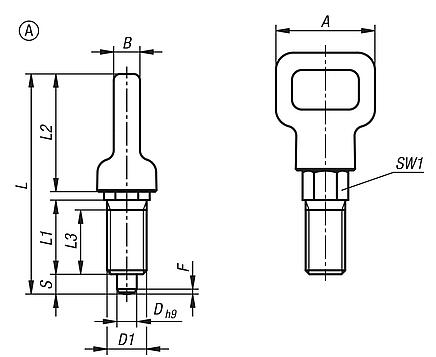

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	Bileşen rengi	D	D1	A	B	L	L1	L2	L3	Strok S	SW1	F x 30°	Yay kuvveti Başlangıç F1 yakl. N	Yay kuvveti Bitiş F2 yakl. N	Sıkma torku maks. Nm	Fiyat
K2047.0104080	A	çelik	siyah gri RAL 7021	4	M8	20	5,3	44,5	15	23,8	13	4	8	1	6	12	2	6,63 €
K2047.0115100	A	çelik	siyah gri RAL 7021	5	M10	25	6,7	52,2	17	28,5	15	5	10	1,3	6	12	7	7,12 €
K2047.0126120	A	çelik	siyah gri RAL 7021	6	M12	30	8	61,7	20	34	17	6	12	1,8	8	15	15	7,61 €
K2047.0138160	A	çelik	siyah gri RAL 7021	8	M16	40	10,7	81	26	45,3	23	8	16	2,3	8	19	20	8,11 €
K2047.0104081	A	çelik	siyah gri RAL 7021	4	M8x1	20	5,3	44,5	15	23,8	13	4	8	1	6	12	2	6,63 €
K2047.0115101	A	çelik	siyah gri RAL 7021	5	M10x1	25	6,7	52,2	17	28,5	15	5	10	1,3	6	12	7	7,12 €
K2047.0126121	A	çelik	siyah gri RAL 7021	6	M12x1,5	30	8	61,7	20	34	17	6	12	1,8	8	15	15	7,61 €
K2047.0138161	A	çelik	siyah gri RAL 7021	8	M16x1,5	40	10,7	81	26	45,3	23	8	16	2,3	8	19	20	8,11 €
K2047.010408084	A	çelik	trafik kırmızı RAL 3020	4	M8	20	5,3	44,5	15	23,8	13	4	8	1	6	12	2	6,63 €
K2047.011510084	A	çelik	trafik kırmızı RAL 3020	5	M10	25	6,7	52,2	17	28,5	15	5	10	1,3	6	12	7	7,12 €
K2047.012612084	A	çelik	trafik kırmızı RAL 3020	6	M12	30	8	61,7	20	34	17	6	12	1,8	8	15	15	7,61 €
K2047.013816084	A	çelik	trafik kırmızı RAL 3020	8	M16	40	10,7	81	26	45,3	23	8	16	2,3	8	19	20	8,11 €
K2047.010408184	A	çelik	trafik kırmızı RAL 3020	4	M8x1	20	5,3	44,5	15	23,8	13	4	8	1	6	12	2	6,63 €
K2047.011510184	A	çelik	trafik kırmızı RAL 3020	5	M10x1	25	6,7	52,2	17	28,5	15	5	10	1,3	6	12	7	7,12 €
K2047.012612184	A	çelik	trafik kırmızı RAL 3020	6	M12x1,5	30	8	61,7	20	34	17	6	12	1,8	8	15	15	7,61 €
K2047.013816184	A	çelik	trafik kırmızı RAL 3020	8	M16x1,5	40	10,7	81	26	45,3	23	8	16	2,3	8	19	20	8,11 €
K2047.1104080	A	paslanmaz çelik	siyah gri RAL 7021	4	M8	20	5,3	44,5	15	23,8	13	4	8	1	6	12	2	7,98 €
K2047.1115100	A	paslanmaz çelik	siyah gri RAL 7021	5	M10	25	6,7	52,2	17	28,5	15	5	10	1,3	6	12	7	8,52 €
K2047.1126120	A	paslanmaz çelik	siyah gri RAL 7021	6	M12	30	8	61,7	20	34	17	6	12	1,8	8	15	15	9,07 €
K2047.1138160	A	paslanmaz çelik	siyah gri RAL 7021	8	M16	40	10,7	81	26	45,3	23	8	16	2,3	8	19	20	9,61 €
K2047.1104081	A	paslanmaz çelik	siyah gri RAL 7021	4	M8x1	20	5,3	44,5	15	23,8	13	4	8	1	6	12	2	7,98 €
K2047.1115101	A	paslanmaz çelik	siyah gri RAL 7021	5	M10x1	25	6,7	52,2	17	28,5	15	5	10	1,3	6	12	7	8,52 €
K2047.1126121	A	paslanmaz çelik	siyah gri RAL 7021	6	M12x1,5	30	8	61,7	20	34	17	6	12	1,8	8	15	15	9,07 €
K2047.1138161	A	paslanmaz çelik	siyah gri RAL 7021	8	M16x1,5	40	10,7	81	26	45,3	23	8	16	2,3	8	19	20	9,61 €
K2047.110408084	A	paslanmaz çelik	trafik kırmızı RAL 3020	4	M8	20	5,3	44,5	15	23,8	13	4	8	1	6	12	2	7,98 €
K2047.111510084	A	paslanmaz çelik	trafik kırmızı RAL 3020	5	M10	25	6,7	52,2	17	28,5	15	5	10	1,3	6	12	7	8,52 €
K2047.112612084	A	paslanmaz çelik	trafik kırmızı RAL 3020	6	M12	30	8	61,7	20	34	17	6	12	1,8	8	15	15	9,07 €
K2047.113816084	A	paslanmaz çelik	trafik kırmızı RAL 3020	8	M16	40	10,7	81	26	45,3	23	8	16	2,3	8	19	20	9,61 €
K2047.110408184	A	paslanmaz çelik	trafik kırmızı RAL 3020	4	M8x1	20	5,3	44,5	15	23,8	13	4	8	1	6	12	2	7,98 €
K2047.111510184	A	paslanmaz çelik	trafik kırmızı RAL 3020	5	M10x1	25	6,7	52,2	17	28,5	15	5	10	1,3	6	12	7	8,52 €
K2047.112612184	A	paslanmaz çelik	trafik kırmızı RAL 3020	6	M12x1,5	30	8	61,7	20	34	17	6	12	1,8	8	15	15	9,07 €
K2047.113816184	A	paslanmaz çelik	trafik kırmızı RAL 3020	8	M16x1,5	40	10,7	81	26	45,3	23	8	16	2,3	8	19	20	9,61 €
