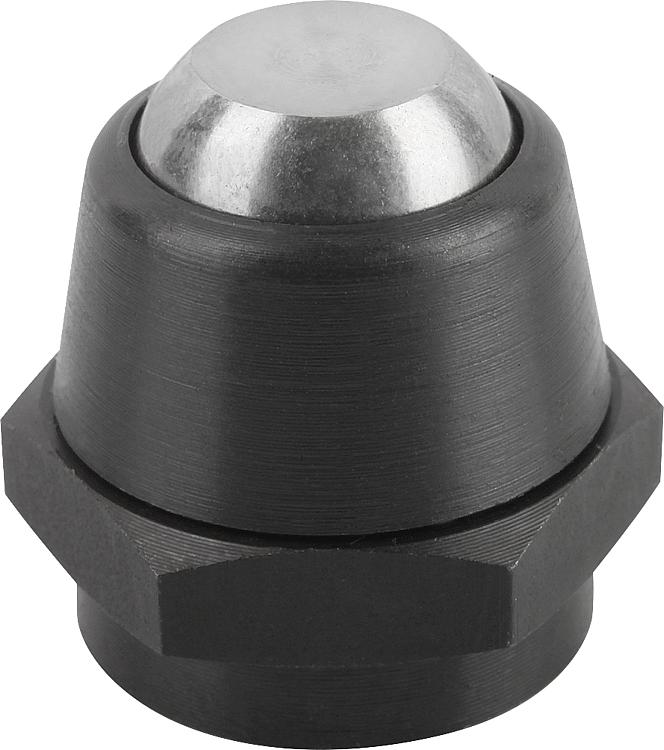

        Kendinden ayarlanan destekler, eğim açısı 14° ve 20°, Form C, yassı küre, düz

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde: Çelik. Küre: Paslanmaya ve asitlere karşı dayanıklı çelik.Model:Gövde: Perdahlı, Küre: Kaplamasız.Bilgi:Kendinden ayarlanan destekler, işlenmemiş ve işlenmiş iş parçalarını desteklemek ve gerdirmek için kullanılır. Bunun yanı sıra düzenek ve alet yapımında dayanak, destek ve baskı parçaları olarak kullanılırlar.
Patent kaydı yapılmıştır.
D2 dişlisine setskurlar veya pimli cıvatalar vidalanabilir ve yapıştırılabilir. Böylelikle kolaylıkla dıştan dişlisi olan bir kendinden ayarlanan destek elde edilir.

Küre, burulmaya karşı emniyete alınmıştır.Avantajlar:- Kendinden ayarlanan destek döndürülebilir.
- Büyük yük kuvvetlerini taşıma özelliğine sahiptir.
- Monte edilmiş olan O-halka, kirleri ve yabancı parçacıkları uzak tutar. Böylelike güvenli bir fonksiyon sağlanır.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0283_C Kendinden ayarlanan destekler, eğim açısı 14° ve 20°, Form C, yassı küre, düz

225 kB

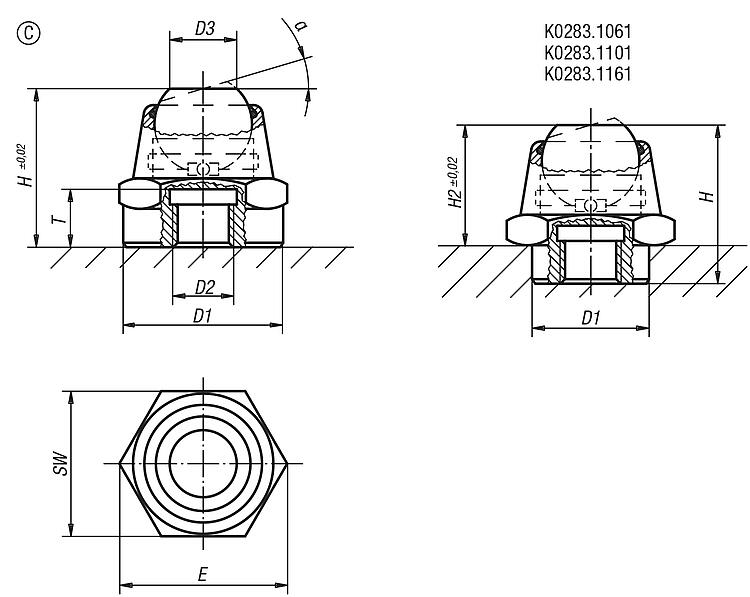

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	α	D1	D2	D3	H	H2	T	E	SW	Bilya ø	Yük kapasitesi maks. kN (sadece statik yükte)	Fiyat
K0283.1061	C	14°	12	M6	7	17,5	12,5	6	19,6	17	10	14	49,98 €
K0283.106	C	14°	16	M6	7	17,5	-	6	19,6	17	10	14	50,07 €
K0283.108	C	20°	22	M8	11	26	-	9	27,7	24	16	34	50,07 €
K0283.1101	C	20°	18	M10	11	26	20	9	27,7	24	16	34	66,23 €
K0283.110	C	20°	22	M10	11	26	-	9	27,7	24	16	34	66,29 €
K0283.112	C	20°	22	M12	11	26	-	9	27,7	24	16	34	66,29 €
K0283.1161	C	20°	26	M16	18	40	30	15	41,6	36	25	90	91,42 €
K0283.116	C	20°	34	M16	18	40	-	15	41,6	36	25	90	91,15 €
K0283.120	C	20°	34	M20	18	40	-	15	41,6	36	25	90	91,15 €
