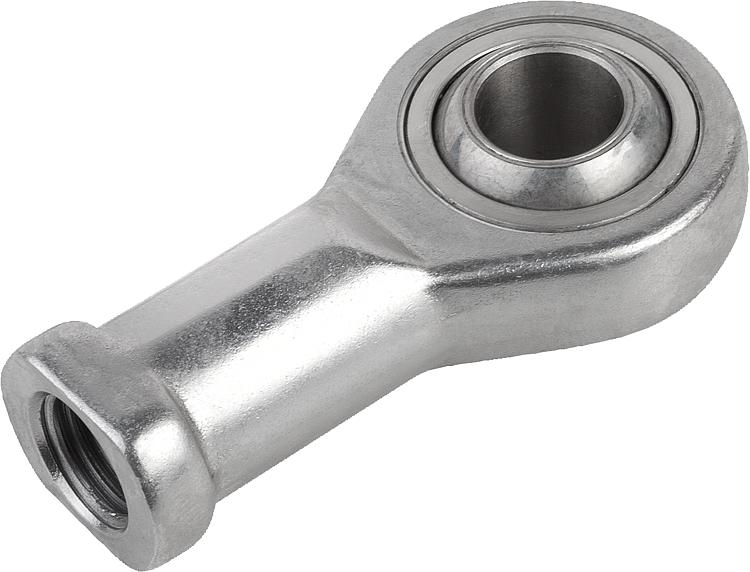

    - Mafsallı başlıklar, kaymalı yataklı içten dişli, paslanmaz çelik, DIN ISO 12240-4

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Gövde: dövme paslanmaz çelik 1.4057.
Mafsallı bilya: 1.4034 sertleştirilmiş ve taşlanmış.
Yatak yuvası: paslanmaz çelik 1.4571.

Model:polisajlı.Bilgi:Mafsallı başlıkların kaymalı yatağı bakım gerektirmez.
Bağlantı ölçüleri, KJ form serisi DIN 648 uyarıncadır.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0721 Mafsallı başlıklar, kaymalı yataklı içten dişli, paslanmaz çelik, DIN ISO 12240-4

222 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip	D	D1	D2	D3	A	B	B1	H	H1	K	L	L1	SW	α	Dinamik yük sayıları kN	Statik yük sayıları kN	Fiyat
K0721.05	Sağdan dişli	5	M5	9	11	27	18	4	8	6	11,11	10	10	9	13°	7,5	11,8	26,16 €
K0721.06	Sağdan dişli	6	M6	10	13	30	20	5	9	6,75	12,7	12	10	11	13°	9,3	13,1	26,16 €
K0721.08	Sağdan dişli	8	M8	12,5	16	36	24	5	12	9	15,87	16	12	13	13°	16,7	20,7	29,14 €
K0721.10	Sağdan dişli	10	M10	15	19	43	28	6,5	14	10,5	19,05	20	15	17	13°	23,4	28,3	32,57 €
K0721.10125	Sağdan dişli	10	M10x1,25	15	19	43	28	6,5	14	10,5	19,05	20	15	17	13°	23,4	28,3	32,57 €
K0721.12	Sağdan dişli	12	M12	17,5	22	50	32	6,5	16	12	22,22	22	16	19	13°	32	34,5	39,79 €
K0721.12125	Sağdan dişli	12	M12x1,25	17,5	22	50	32	6,5	16	12	22,22	22	16	19	13°	32	34,5	39,79 €
K0721.16	Sağdan dişli	16	M16	22	27	64	42	8	21	15	28,57	28	22	22	15°	52,7	60,6	59,16 €
K0721.1615	Sağdan dişli	16	M16x1,5	22	27	64	42	8	21	15	28,57	28	22	22	15°	52,7	60,6	59,16 €
K0721.20	Sağdan dişli	20	M20x1,5	27,5	34	77	50	10	25	18	34,92	33	26	32	15°	78,1	83,1	78,73 €
K0721.22	Sağdan dişli	22	M22x1,5	30	37	84	54	12	28	20	38,1	37	26	32	15°	97,2	99,7	89,17 €
K0721.051	Soldan dişli	5	M5	9	11	27	18	4	8	6	11,11	10	10	9	13°	7,5	11,8	26,16 €
K0721.061	Soldan dişli	6	M6	10	13	30	20	5	9	6,75	12,7	12	10	11	13°	9,3	13,1	26,16 €
K0721.081	Soldan dişli	8	M8	12,5	16	36	24	5	12	9	15,87	16	12	13	13°	16,7	20,7	29,14 €
K0721.101	Soldan dişli	10	M10	15	19	43	28	6,5	14	10,5	19,05	20	15	17	13°	23,4	28,3	32,57 €
K0721.101251	Soldan dişli	10	M10x1,25	15	19	43	28	6,5	14	10,5	19,05	20	15	17	13°	23,4	28,3	32,57 €
K0721.121	Soldan dişli	12	M12	17,5	22	50	32	6,5	16	12	22,22	22	16	19	13°	32	34,5	39,79 €
K0721.121251	Soldan dişli	12	M12x1,25	17,5	22	50	32	6,5	16	12	22,22	22	16	19	13°	32	34,5	39,79 €
K0721.161	Soldan dişli	16	M16	22	27	64	42	8	21	15	28,57	28	22	22	15°	52,7	60,6	59,16 €
K0721.16151	Soldan dişli	16	M16x1,5	22	27	64	42	8	21	15	28,57	28	22	22	15°	52,7	60,6	59,16 €
K0721.201	Soldan dişli	20	M20x1,5	27,5	34	77	50	10	25	18	34,92	33	26	32	15°	78,1	83,1	78,73 €
K0721.221	Soldan dişli	22	M22x1,5	30	37	84	54	12	28	20	38,1	37	26	32	15°	97,2	99,7	89,17 €
