    - igubal® mafsallı başlıklar, kaymalı yataklı içten dişli, DIN ISO 12240-4 standardına benzer

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Gövde: igumid^® G,

Yatak başlığı: iglidur^® W300.

Model:siyah.Bilgi:Mafsallı başlık, değişen yüklerde çok yüksek sürekli mukavemete sahiptir ve kir, toz ve ipliklerin yanı sıra korozyona ve kimyasal maddelere karşı dayanıklıdır. Dönen, osilasyonlu ve doğrusal hareketler için uygundur.
Bağlantı ölçüleri, DIN ISO 12240 uyarınca ölçü serisi K'ye göredir.Toleranslar:İç halkanın deliği, E10'a göre toleranslıdır. Buna ait mil, h6 ile h9 arasında toleranslı olmalıdır.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1466 igubal® mafsallı başlıklar, kaymalı yataklı içten dişli, DIN ISO 12240-4 standardına benzer

187 kB

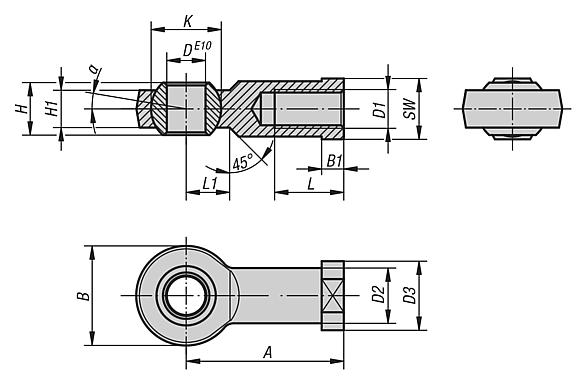

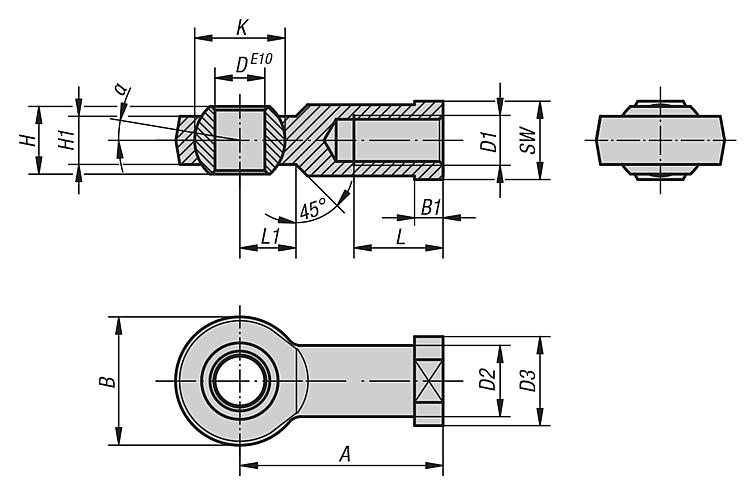

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip 2	D	D1	D2	D3	A	B	B1	H	H1	K	L	L1	SW	α	Maks. statik çekme yükü N kısa süreli	Maks. statik çekme yükü N uzun süreli	Maks. enine yük N kısa süreli	Maks. enine yük N uzun süreli	Fiyat
K1466.104	sağdan dişli	5	M4	9	12	27	18	4	8	6	11,1	10	9	9	15°	1000	500	250	125	6,05 €
K1466.105	sağdan dişli	5	M5	9	12	27	18	4	8	6	11,1	10	9	9	15°	1000	500	250	125	6,05 €
K1466.106	sağdan dişli	6	M6	10	13	30	20	5	9	7	12,7	12	10	11	14,5°	1400	700	400	200	6,09 €
K1466.108	sağdan dişli	8	M8	13	16	36	24	5	12	9	15,8	16	12	14	12,5°	2100	1050	700	350	6,22 €
K1466.110	sağdan dişli	10	M10	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	3100	1550	800	400	6,83 €
K1466.110125	sağdan dişli	10	M10x1,25	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	3100	1550	800	400	6,83 €
K1466.112	sağdan dişli	12	M12	18	22	50	34	6,5	16	12	22,2	22	16	17	12,5°	3600	1800	900	450	8,05 €
K1466.112125	sağdan dişli	12	M12x1,25	18	22	50	34	6,5	16	12	22,2	22	16	19	12,5°	3600	1800	900	450	8,05 €
K1466.114	sağdan dişli	14	M14	20	25	57	38	8	19	13,5	25,25	25	18	22	11,5°	4000	2000	1000	500	9,05 €
K1466.116	sağdan dişli	16	M16	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	4200	2100	1300	650	10,17 €
K1466.116150	sağdan dişli	16	M16x1,5	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	4200	2100	1300	650	10,17 €
K1466.118150	sağdan dişli	18	M18x1,5	25	31	71	46	10	23	16,5	31,35	32	23	27	11,5°	4600	2300	1600	800	11,41 €
K1466.120	sağdan dişli	20	M20	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	5400	2700	2100	1050	13,80 €
K1466.120150	sağdan dişli	20	M20x1,5	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	5400	2700	2100	1050	13,80 €
K1466.1041	soldan dişli	5	M4	9	12	27	18	4	8	6	11,1	10	9	9	15°	1000	500	250	125	6,05 €
K1466.1051	soldan dişli	5	M5	9	12	27	18	4	8	6	11,1	10	9	9	15°	1000	500	250	125	6,05 €
K1466.1061	soldan dişli	6	M6	10	13	30	20	5	9	7	12,7	12	10	11	14,5°	1400	700	400	200	6,09 €
K1466.1081	soldan dişli	8	M8	13	16	36	24	5	12	9	15,8	16	12	14	12,5°	2100	1050	700	350	6,22 €
K1466.1101	soldan dişli	10	M10	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	3100	1550	800	400	6,83 €
K1466.1101251	soldan dişli	10	M10x1,25	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	3100	1550	800	400	6,83 €
K1466.1121	soldan dişli	12	M12	18	22	50	34	6,5	16	12	22,2	22	16	17	12,5°	3600	1800	900	450	8,05 €
K1466.1121251	soldan dişli	12	M12x1,25	18	22	50	34	6,5	16	12	22,2	22	16	19	12,5°	3600	1800	900	450	8,05 €
K1466.1141	soldan dişli	14	M14	20	25	57	38	8	19	13,5	25,25	25	18	22	11,5°	4000	2000	1000	500	9,05 €
K1466.1161	soldan dişli	16	M16	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	4200	2100	1300	650	10,17 €
K1466.1161501	soldan dişli	16	M16x1,5	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	4200	2100	1300	650	10,17 €
K1466.1181501	soldan dişli	18	M18x1,5	25	31	71	46	10	23	16,5	31,35	32	23	27	11,5°	4600	2300	1600	800	11,41 €
K1466.1201	soldan dişli	20	M20	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	5400	2700	2100	1050	13,80 €
K1466.1201501	soldan dişli	20	M20x1,5	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	5400	2700	2100	1050	13,80 €
