    - Mafsallı başlıklar, kaymalı yataklı içten dişli, paslanmaz çelik, DIN ISO 12240-1, bakım gerektirmez

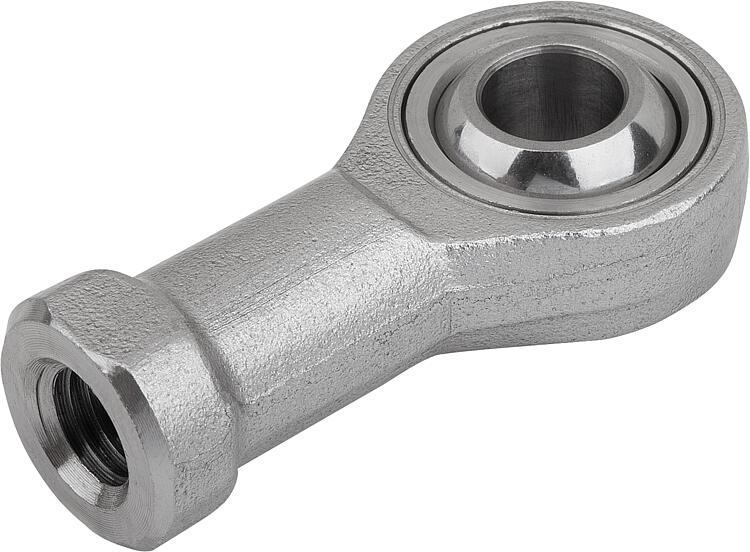

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Gövde: dövme paslanmaz çelik 1.4057.
Mafsallı bilya: 1.4034 sertleştirilmiş ve taşlanmış.
Yatak yuvası: paslanmaz çelik 1.4571.

Model:polisajlı.Bilgi:Mafsallı başlıkların kaymalı yatağı bakım gerektirmez. Bağlantı ölçüleri, KJ form serisi DIN 648 uyarıncadır.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K2082 Mafsallı başlıklar, kaymalı yataklı içten dişli, paslanmaz çelik, DIN ISO 12240-1, bakım gerektirmez

267 kB

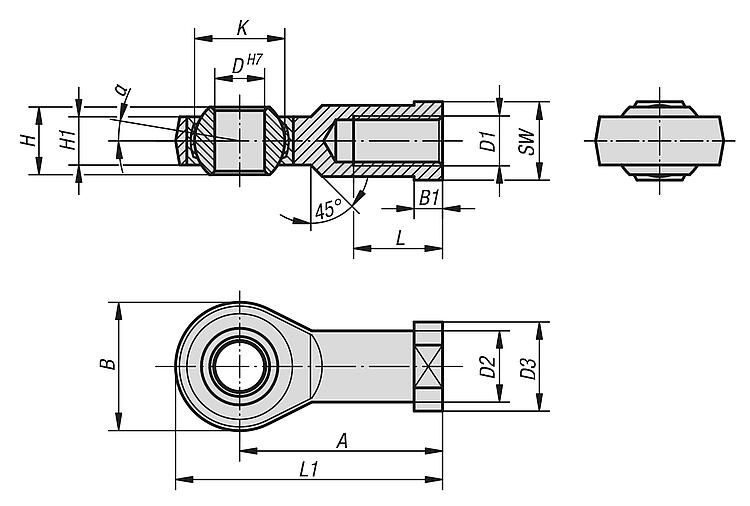

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip 2	A	B	B1	D	D1	D2	D3	H	H1	K	L	L1	α	SW	Dinamik yük sayıları kN	Statik yük sayıları kN	Fiyat
K2082.05	sağdan dişli	27	18	4	5	M5	8,5	11	8	6	11,11	10	36	13	9	5,7	6	18,64 €
K2082.06	sağdan dişli	30	20	5	6	M6	10	13	9	6,75	12,7	12	40	13	11	7,2	7,65	18,64 €
K2082.08	sağdan dişli	36	24	5	8	M8	12,5	16	12	9	15,875	16	48	14	14	11,6	12,9	19,58 €
K2082.10	sağdan dişli	43	28	6,5	10	M10	15	19	14	10,5	19,05	20	57	13	17	14,5	18	22,39 €
K2082.10125	sağdan dişli	43	28	6,5	10	M10x1,25	15	19	14	10,5	19,05	20	57	13	17	14,5	18	22,39 €
K2082.12	sağdan dişli	50	32	6,5	12	M12	17,5	22	16	12	22,225	22	66	13	19	17	24	26,13 €
K2082.12125	sağdan dişli	50	32	6,5	12	M12x1,25	17,5	22	16	12	22,225	22	66	13	19	17	24	26,13 €
K2082.16	sağdan dişli	64	42	8	16	M16	22	27	21	15	28,575	28	85	15	22	28,5	39	46,64 €
K2082.1615	sağdan dişli	64	42	8	16	M16x1,5	22	27	21	15	28,575	28	85	15	22	28,5	39	46,64 €
K2082.20	sağdan dişli	77	50	10	20	M20x1,5	27,5	34	25	18	34,925	33	102	14	30	42,5	57	74,64 €
K2082.22	sağdan dişli	84	54	12	22	M22x1,5	30	38	28	20	38,10	37	111	15	32	57	68	83,96 €
K2082.25	sağdan dişli	91	60	12	25	M24x2,0	33,5	42	31	22	42,86	42	124	15	36	68	85	105,89 €
K2082.30	sağdan dişli	110	70	15	30	M30x2,0	40	50	37	25	50,8	51	145	17	41	88	114	139,59 €
K2082.051	soldan dişli	27	18	4	5	M5	8,5	11	8	6	11,11	10	36	13	9	5,7	6	18,64 €
K2082.061	soldan dişli	30	20	5	6	M6	10	13	9	6,75	12,7	12	40	13	11	7,2	7,65	18,64 €
K2082.081	soldan dişli	36	24	5	8	M8	12,5	16	12	9	15,875	16	48	14	14	11,6	12,9	19,58 €
K2082.101	soldan dişli	43	28	6,5	10	M10	15	19	14	10,5	19,05	20	57	13	17	14,5	18	22,39 €
K2082.101251	soldan dişli	43	28	6,5	10	M10x1,25	15	19	14	10,5	19,05	20	57	13	17	14,5	18	22,39 €
K2082.121	soldan dişli	50	32	6,5	12	M12	17,5	22	16	12	22,225	22	66	13	19	17	24	26,13 €
K2082.121251	soldan dişli	50	32	6,5	12	M12x1,25	17,5	22	16	12	22,225	22	66	13	19	17	24	26,13 €
K2082.161	soldan dişli	64	42	8	16	M16	22	27	21	15	28,575	28	85	15	22	28,5	39	46,64 €
K2082.16151	soldan dişli	64	42	8	16	M16x1,5	22	27	21	15	28,575	28	85	15	22	28,5	39	46,64 €
K2082.201	soldan dişli	77	50	10	20	M20x1,5	27,5	34	25	18	34,925	33	102	14	30	42,5	57	74,64 €
K2082.221	soldan dişli	84	54	12	22	M22x1,5	30	38	28	20	38,10	37	111	15	32	57	68	83,96 €
K2082.251	soldan dişli	91	60	12	25	M24x2,0	33,5	42	31	22	42,86	42	124	15	36	68	85	105,89 €
K2082.301	soldan dişli	110	70	15	30	M30x2,0	40	50	37	25	50,8	51	145	17	41	88	114	139,59 €
