Mafsallı başlıklar, kaymalı yataklı içten dişli, DIN ISO 12240-4

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Mafsallar
    - Mafsallı başlıklar, kaymalı yataklı içten dişli, DIN ISO 12240-4

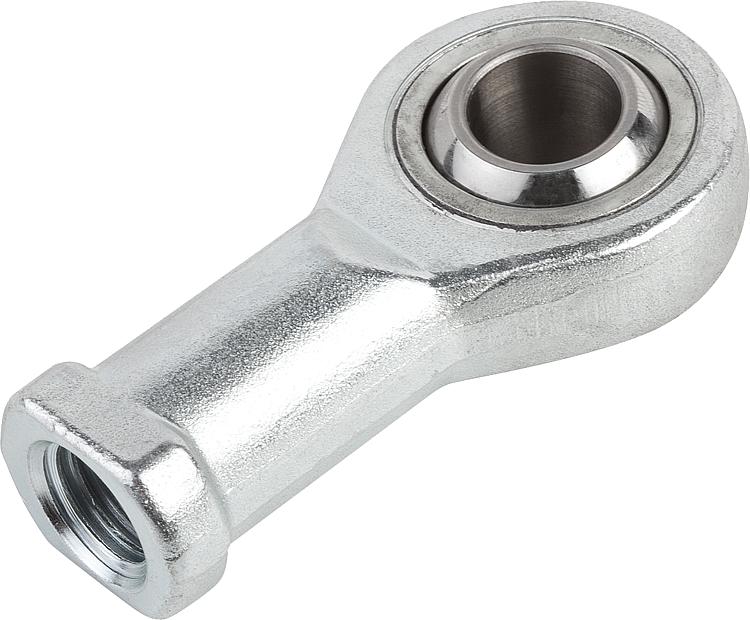

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde: boyut Größe (D) 5-12 kolay işlenir çelik, tornalanmış. Boyut (D) 16'dan itibaren ıslah çeliği, dövme. Mafsallı bilya rulman çeliği, sertleştirilmiş, taşlanmış ve polisajlı. Yatak yuvası kolay işlenir çelik ve yapıştırılmış PTFE doku.Model:Galvaniz kaplama.Bilgi:Mafsallı başlıkların kaymalı yatağı bakım gerektirmez. Bağlantı ölçüleri, KJ form serisi DIN 648 uyarıncadır.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0719 Mafsallı başlıklar, kaymalı yataklı içten dişli, DIN ISO 12240-4

236 kB

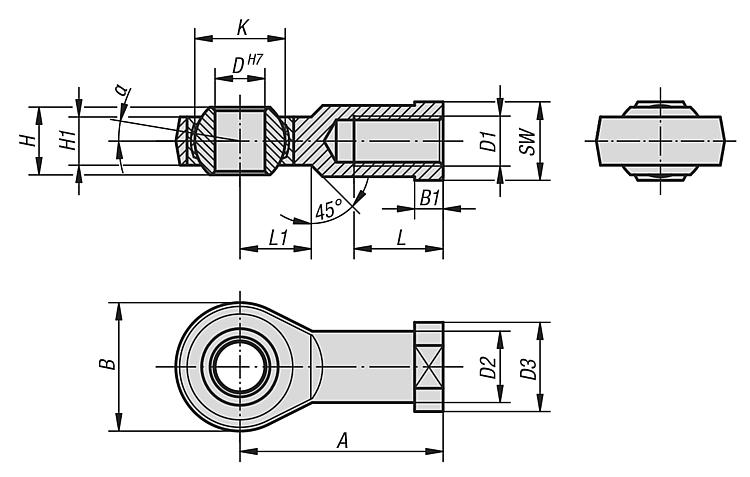

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip	D	D1	D2	D3	A	B	B1	H	H1	K	L	L1	SW	α	Dinamik yük sayıları kN	Statik yük sayıları kN	Fiyat
K0719.05	Sağdan dişli	5	M5	9	11	27	18	4	8	6	11,11	10	10	9	13°	7,5	8	10,16 €
K0719.06	Sağdan dişli	6	M6	10	13	30	20	5	9	6,75	12,7	12	10	11	13°	9,3	8,9	10,16 €
K0719.08	Sağdan dişli	8	M8	12,5	16	36	24	5	12	9	15,87	16	12	13	13°	16,7	14,1	11,59 €
K0719.10	Sağdan dişli	10	M10	15	19	43	28	6,5	14	10,5	19,05	20	15	17	13°	23,4	19,3	13,55 €
K0719.10125	Sağdan dişli	10	M10x1,25	15	19	43	28	6,5	14	10,5	19,05	20	15	17	13°	23,4	19,3	13,55 €
K0719.12	Sağdan dişli	12	M12	17,5	22	50	32	6,5	16	12	22,22	22	16	19	13°	32	23,5	17,68 €
K0719.12125	Sağdan dişli	12	M12x1,25	17,5	22	50	32	6,5	16	12	22,22	22	16	19	13°	32	23,5	17,68 €
K0719.16	Sağdan dişli	16	M16	22	27	64	42	8	21	15	28,57	28	22	22	15°	52,7	32	28,20 €
K0719.1615	Sağdan dişli	16	M16x1,5	22	27	64	42	8	21	15	28,57	28	22	22	15°	52,7	32	28,20 €
K0719.20	Sağdan dişli	20	M20x1,5	27,5	34	77	50	10	25	18	34,92	33	26	32	15°	78,1	43,8	39,30 €
K0719.22	Sağdan dişli	22	M22x1,5	30	37	84	54	12	28	20	38,1	37	26	32	15°	97,2	52,6	45,14 €
K0719.051	Soldan dişli	5	M5	9	11	27	18	4	8	6	11,11	10	10	9	13°	7,5	8	10,16 €
K0719.061	Soldan dişli	6	M6	10	13	30	20	5	9	6,75	12,7	12	10	11	13°	9,3	8,9	10,16 €
K0719.081	Soldan dişli	8	M8	12,5	16	36	24	5	12	9	15,87	16	12	13	13°	16,7	14,1	11,59 €
K0719.101	Soldan dişli	10	M10	15	19	43	28	6,5	14	10,5	19,05	20	15	17	13°	23,4	19,3	13,55 €
K0719.101251	Soldan dişli	10	M10x1,25	15	19	43	28	6,5	14	10,5	19,05	20	15	17	13°	23,4	19,3	13,55 €
K0719.121	Soldan dişli	12	M12	17,5	22	50	32	6,5	16	12	22,22	22	16	19	13°	32	23,5	17,68 €
K0719.121251	Soldan dişli	12	M12x1,25	17,5	22	50	32	6,5	16	12	22,22	22	16	19	13°	32	23,5	17,68 €
K0719.161	Soldan dişli	16	M16	22	27	64	42	8	21	15	28,57	28	22	22	15°	52,7	32	28,20 €
K0719.16151	Soldan dişli	16	M16x1,5	22	27	64	42	8	21	15	28,57	28	22	22	15°	52,7	32	28,20 €
K0719.201	Soldan dişli	20	M20x1,5	27,5	34	77	50	10	25	18	34,92	33	26	32	15°	78,1	43,8	39,30 €
K0719.221	Soldan dişli	22	M22x1,5	30	37	84	54	12	28	20	38,1	37	26	32	15°	97,2	52,6	45,14 €
